RA2E2 MCU 群组评估套件
EK-RA2E2 评估套件可通过通过瑞萨电子的灵活软件包 (FSP) 和 e2 studio IDE，帮助用户轻松评估 RA2E2 MCU 产品组的特性，并开发嵌入式系统应用程序。 用户可利用丰富的板载功能以及自选的热门生态系统插件来将丰富创意变为现实。
入门
运行快速入门示例项目
- EK-RA2E2...
概览
描述
RA2E2 Group 是 RA 系列基于 48-MHz Arm® Cortex®-M23 内核的入门级单芯片微控制器，搭载瑞萨电子的创新片上外设功能。 RA2E2 Group 可提供超低功率操作和高速串行通信，其最小封装选项为 20 针和 24 针 QFN 以及 16 针晶圆级 CSP 封装，可满足对成本敏感和空间有限的应用需求。RA2E2 Group 微控制器有助于物联网传感器节点、便携式设备、工业控制以及电池供电相关应用, 实现极具成本效益的设计。

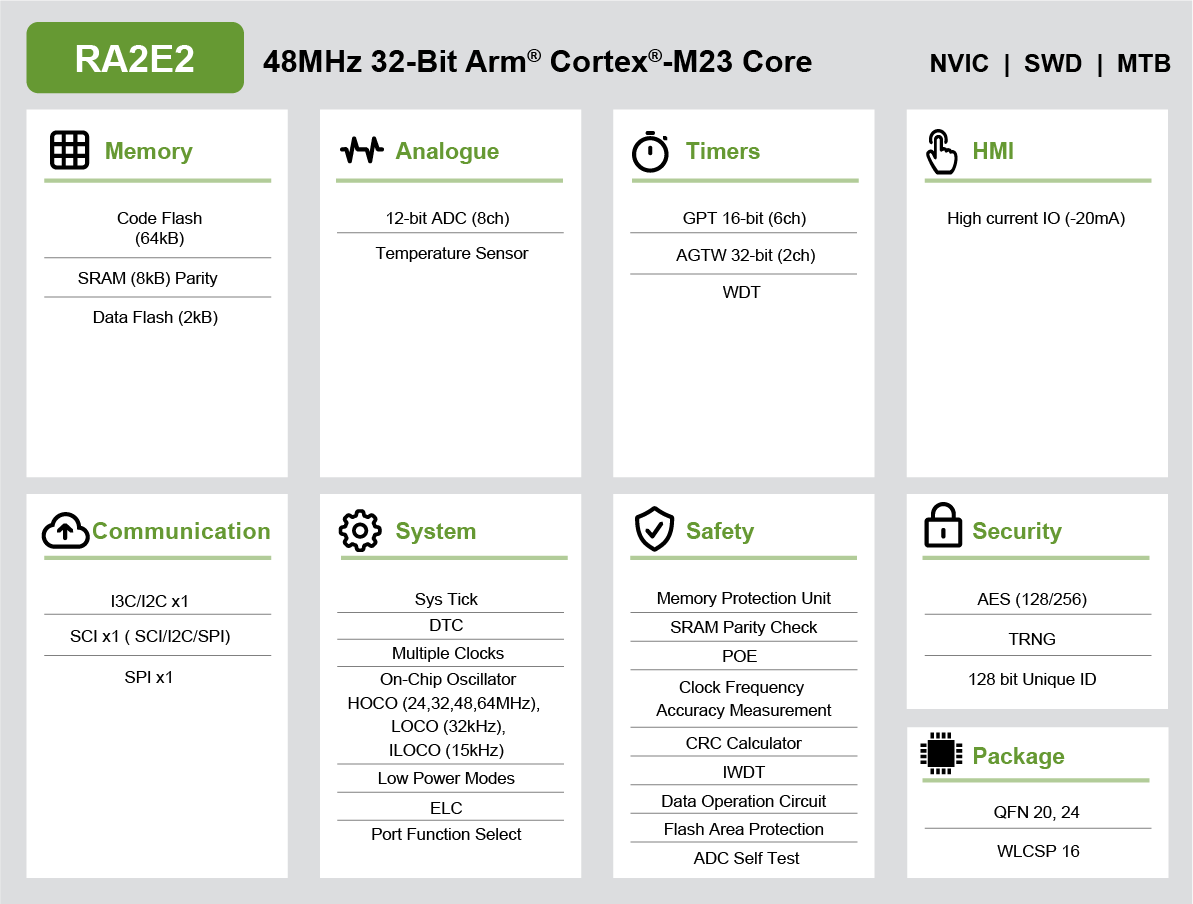

特性
- 48MHz Arm Cortex-M23
- 高达 64kB 闪存和 8kB SRAM
- 2kB 数据闪存
- 可从 16 针扩展到 24 针封装
- 1.6V - 5.5V 的宽工作电压范围
- Arm Cortex-M23 微控制器拥有一流的运行/待机功耗
- 12 位 ADC，温度传感器
- 16 位通用 PWM 定时器，32 位低功耗异步通用定时器
- I3C 总线接口
- SCI多功能串口（UART、简单 SPI、简单 I2C）
- SPI 接口
- 安全功能
- 加密功能
- 工作温度最高可达 125 °C
- 提供最小封装选项（16 针 WLCSP、20 针和 24 针 HWQFN）
产品对比
应用
- 一般用途
- 物联网设备
- 工业自动化、工业传感器
- 便携式消费类设备
- 家用电器
- 楼宇自动化
- 医疗保健
- 可穿戴设备
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| RA 可扩展性强的配置软件包 (FSP) FSP 是一款增强型软件包，旨在为使用瑞萨电子 RA 系列 Arm 微控制器的嵌入式系统设计提供简单易用且可扩展性强的高质量软件。
|
Software Package | 瑞萨电子 |
| E2 emulator Lite [RTE0T0002LKCE00000R] On-chip debugging emulator. Also available as a flash memory programmer. [Support MCU/MPU: RA, RE, RL78, RX, RISC-V MCU]
|
Emulator | 瑞萨电子 |
| E2 emulator [RTE0T00020KCE00000R] On-chip debugging emulator. Also available as a flash memory programmer. [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
|
Emulator | 瑞萨电子 |
| RA Smart Configurator The Renesas RA Smart Configurator (RA SC) is a desktop application that helps you in configuring software systems (including a Board Support Package (BSP), drivers, RTOS, and middleware) for RA-Family MCUs when you are using a third-party IDE and toolchain.
|
Solution Toolkit | 瑞萨电子 |
| PG-FP6 Flash memory programmer [Programming software: Dedicated GUI-based software, the "FP6 Terminal"] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, Power Management, Renesas USB Power Delivery Family, ICs for Motor Driver/Actuator Driver, SuperH RISC engine, V850, 78K, R8C]
|
Programmer (Unit/SW) | 瑞萨电子 |
| Renesas Flash Programmer (Programming GUI) 闪存编程软件【支持 MCU/MPU 和设备：RA、RE、RX、RL78、RH850、RISC-V MCU Renesas Synergy、DA1453x、DA1459x、DA1469x、DA1470x、电源管理、Renesas USB Power Delivery 系列、电机驱动器/执行器驱动器 IC、V850、78K0R、78K0】
|
Programmer (Unit/SW) | 瑞萨电子 |
| e² studio - RA 产品家族信息 基于 Eclipse 的瑞萨集成开发环境（IDE）。
|
IDE and Coding Tool | 瑞萨电子 |
| EZ-CUBE3 EZ-CUBE3（CYRCNEZCUBE03）是具有Flash存储器编程功能的片上调试仿真器，可以用于调试MCU程序或将程序烧写到MCU的内置Flash中。
|
Emulator | 瑞萨电子 |
| SEGGER emWin GUI Library for Renesas RA Products SEGGER's emWin graphics library is a ready-to-use solution that provides a versatile and professional GUI platform for creating interactive and high-quality graphical user interfaces on any type of display for the Renesas RA family.
|
Imaging | SEGGER |
| SEGGER J-Link and J-Trace PRO The J-Link debug probes offer full support for RZ Family MPUs. With their outstanding performance, robustness, and ease of use are widely recognized as the market-leading debug probes today.
|
Emulator | SEGGER |
| IAR Embedded Workbench for Arm IAR Embedded Workbench for Arm (EWARM) provides a complete development environment for Arm - including RA Family MCUs - generating fast, compact code and enabling you to take full control of your code.
|
IDE and Coding Tool | IAR Systems |
| Arm® Keil® MDK Arm® Keil® MDK is a comprehensive software development solution for Arm-based microcontrollers, including RA Family MCUs, containing all the components that you need to create, build, and debug embedded applications.
|
IDE and Coding Tool | Arm® Keil® MDK Arm® |
| Reality AI Utilities 瑞萨电子 e² studio 插件模块
|
Solution Toolkit | 瑞萨电子 |
|
13 items
|
||
样例程序
开发板与套件
Fast Prototyping Board for RA2E2 MCU Group
RA2E2 Fast Prototyping Board is an evaluation board specialized for prototype development for a variety of applications. It has a built-in emulator circuit equivalent...
RA2E1 IO-Link 压力传感器解决方案演示套件
我们提供通过32位MCU RA2E1和 ZSSC3240套件（传感器信号调节器）实现压力测量、信号处理和IO-Link通信的解决方案，搭载Arm Cortex-M23内核@48MHz，支持超小型和低功耗环境。
模型
ECAD 模块
点击产品选项表中的产品，查找 SamacSys 中的原理图符号、PCB 足迹和 3D CAD 模型。点击产品选项表中的产品，查找 SamacSys 中的原理图符号、PCB 足迹和 3D CAD 模型。
产品选项
当前筛选条件
视频和培训
RA2E2 48MHz Arm® Cortex®-M23 MCUs with Ultra-Low Power Consumption
Watch an overview of the tiny, ultra-low power RA2E2 MCUs and see the innovative peripheral functions optimized for cost-sensitive and space-constrained IoT endpoint, wearable, medical, industrial automation and other consumer and home appliance applications. Visit renesas.com/RA2E2 for more details including documentation, samples and evaluation kits.
Video List
活动与在线研讨会
新闻和博客
| 采用 IO-Link 通信的工业传感解决方案介绍 | 博客 | 2023年11月30日 |
| Let's try to run the temperature/humidity sensor HS3001 with the entry-level microcontroller RA2E2! | 博客 | 2023年5月24日 |
| Using Example Projects to Support RA MCU Designs | 博客 | 2022年10月13日 |
| Small Prototyping Board Delivers Big Ideas | 博客 | 2022年6月8日 |
