特性
- NFC 架构：
- 正弦波输出（采用获得专利的 SCPA 驱动器）
- 精确的数字波形整形
- 直接天线连接（DiRAC）
- NFC 分体式堆栈软件架构
- 射频通信：
- ISO/IEC 14443-A/B 读卡器/写卡器模式（最高 848kBit/s）
- ISO18092 读卡器/写卡器模式（FeliCa™，212/424kbit/s）
- ISO/IEC 15693 读卡器/写卡器模式（最高 53kBit/s）
- 支持读写 NFC 标签类型 2/3/4A/4B/5
- ISO/IEC 14443-A/B 卡模拟模式
- ISO/IEC 18092-FeliCa 卡模拟模式
- NFC Forum 点对点（ISO 18092）发起方/目标方
- 符合 NFC Forum 认证标准
- 提供 NFC Antenna Tool，用于 NFC 天线设计和匹配计算
- 提供 NFC IoT Tuner，用于基于浏览器的 NFC 功能评估
- 封装：
- QFN44
- WLCSP33
描述

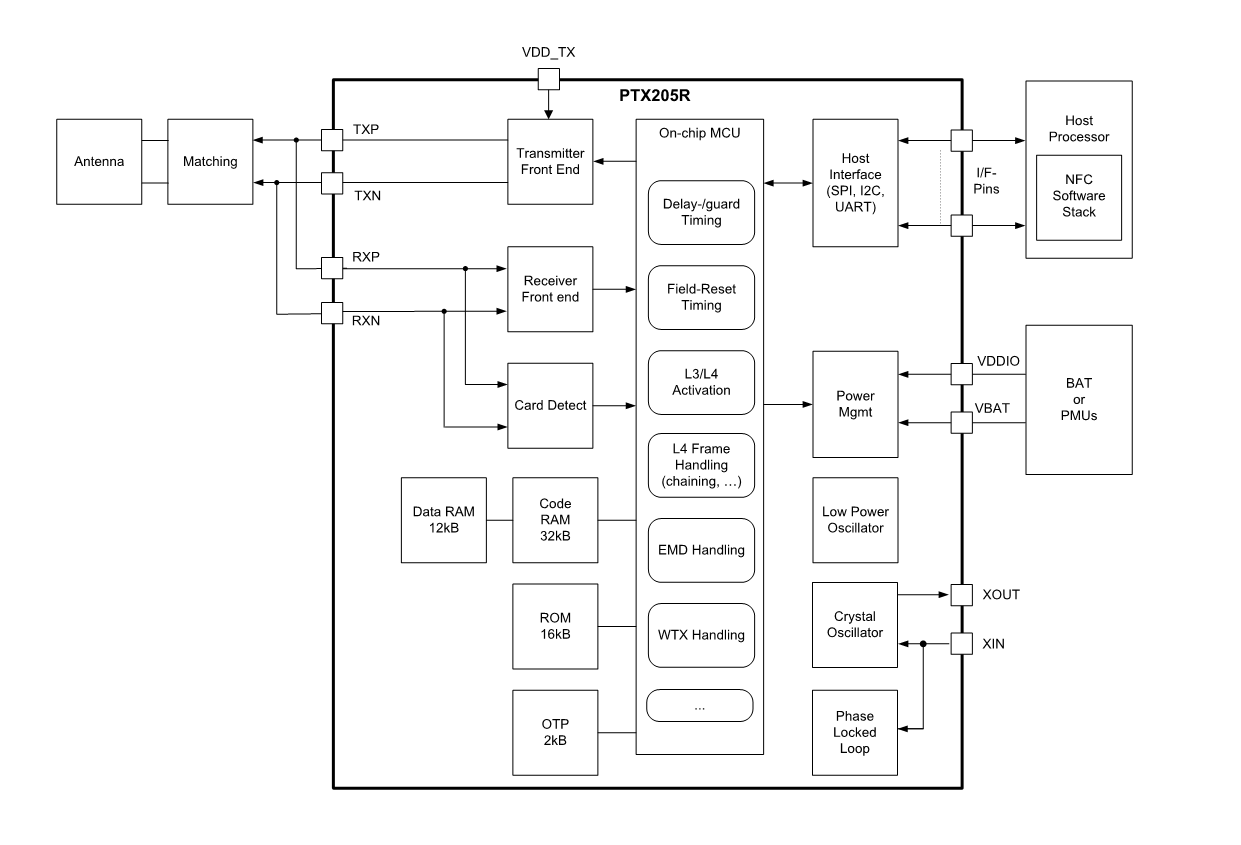

PTX205R 是一款高度集成的中功率 NFC 控制器，专为 NFC Forum 场景设计，支持读卡器/写卡器、卡模拟和点对点模式。 其获得专利的开关电容功率放大器（SCPA）架构实现了正弦波驱动，该设计简化了系统集成，支持紧凑的天线设计，并确保与现有 NFC 生态系统实现先进的互操作性。 模块化 NFC 软控制器（NSC）架构结合先进的 Split Stack 软件框架，能够将在片上 MCU 上执行的时序关键型操作与在主机控制器上运行的高级功能区分开来。 由此实现一种精简的设计，既能确保实时响应能力，还支持部署在成本效益高的主机系统上。
产品参数
| 属性 | 值 |
|---|---|
| Device Functions | NFC Reader (excluding EMVCo & Android) |
| Wireless Standard | NFC Forum Reader/Writer + Host Card Emulation + P2P |
| Protocol | ISO/IEC 14443-A/B, ISO18092, ISO/IEC 15693, NFC tag type 2/3/4A/4B/5 |
| Comm. Interface | SPI, I2C/I3C, UART |
| Software Support | OS/non-OS |
| Temp. Range (°C) | -40 to 105°C |
产品对比
 |  | |
| PTX205R | PTX105R | |
| Pkg. Type | VFQFPN, WLCSP | VFQFPN |
| Lead Count (#) | 33, 44 | 56 |
| Carrier Type | Reel | Reel |
| Moisture Sensitivity Level (MSL) | 1, 3 | 3 |
应用方框图
 | Mode 3 交流电动汽车壁挂式充电器 适用于住宅和公共充电场景的可扩展 Mode 3 交流电动汽车充电平台。 |
 | 符合 CSA Aliro 标准的中端智能锁 这款智能门锁平台专为支持 Aliro 标准而设计，在提供安全访问的同时，实现优化的功耗表现。 |
其他应用
- 智能锁
- Matter 中心设备
- 公共交通
- 空气净化器
- 牙刷
- 电子烟
- 打印机
- 游戏
- 智能电表
