特性
- VDSS = 100V
- 标准栅极驱动电压：VGS(th) = 2.0V ~ 4.0V
- 超低导通电阻：RDS(on) = 1.2mΩ (最大值)
- ID = 350A
- 低输入电容
- 无铅电镀：符合 RoHS 标准
- MSL1（依据IPC/JEDEC J-STD-020）
描述
RBE012N10R1SZPW N 沟道功率 MOSFET 采用 REXFET-1 分离栅技术、提供 TOLT 封装。 TOLT 封装采用顶部散热设计、可增强热性能和可靠性并提高组装的便利性。
瑞萨电子的 REXFET-1 分离栅技术非常适合需要低 RDS(on) 和重视开关能力的场景、是大功率和高频应用的理想选择。
产品参数
| 属性 | 值 |
|---|---|
| Qualification Level | Industrial |
| Nch/Pch | Nch |
| Channels (#) | 1 |
| Standard Pkg. Type | TOLT |
| Gate Level | Standard |
| VDSS (Max) (V) | 100 |
| ID (A) | 350 |
| RDS (ON) (Max) @10V (mohm) | 1.2 |
| Pch (W) | 535 |
| Ciss (Typical) (pF) | 17000 |
| Qg typ (nC) | 230 |
| Series Name | REXFET-1 |

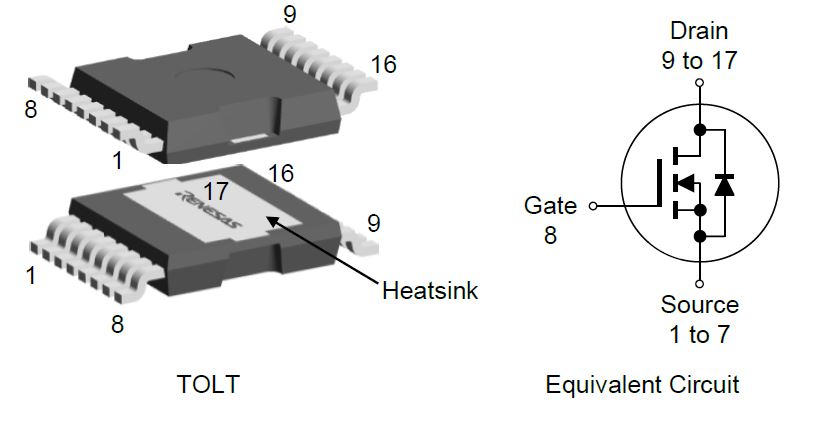

封装选项
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) |
|---|---|---|
| TOLT | 15 x 9.9 x 2.3 | 16 |
产品对比
| RBE012N10R1SZPW | RBE015N10R1SZQ4 | RBA012N10R1SBPW | RBE012N10R1SZQ4 | |
| VDSS (Max) (V) | 100 | 100 | 100 | 100 |
| RDS (ON) (Max) @10V (mohm) | 1.2 | 1.5 | 1.2 | 1.2 |
| ID (A) | 350 | 340 | 350 | 350 |
| Standard Pkg. Type | TOLT | TOLL | TOLT | TOLL |
| Qualification Level | Industrial | Industrial | Automotive | Industrial |
应用方框图
 | 家用水泵 智能水泵系统，耗电量低、噪音小、安全性高，可实现高效运行。 |
其他应用
- 电机控制
- DC/DC 电源转换
- 工业自动化
- 数据中心
- 能源基础设施
- 电动工具
- 机器人
