特性
- 标准栅极驱动电压：VGS(th) = 2.0V~4.0V
- 超低导通电阻：RDS(on) = 1.5mΩ max.
- 低输入电容
- 低热阻
- 无铅电镀：符合 RoHS 标准
- MSL1（依据IPC/JEDEC J-STD-020）
描述

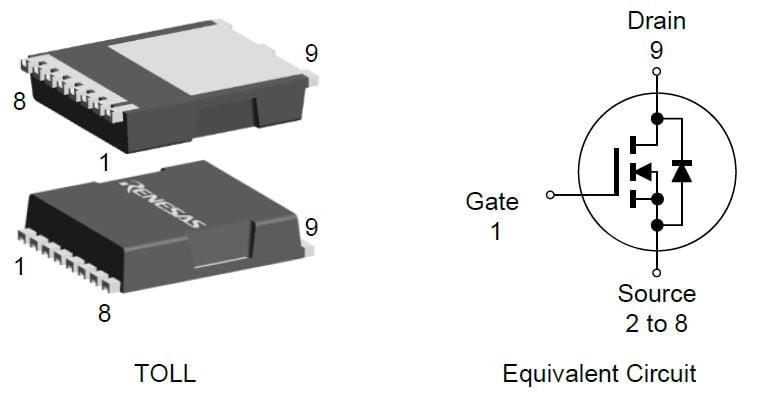

RBE015N10R1SZQ4 N 沟道功率 MOSFET 采用 REXFET-1 分离栅极技术，使用 TOLL 封装。 TOLL 封装采用超紧凑无引线设计，具备可润湿侧壁特性，可实现更高的热性能、可靠性和组装便利性。
瑞萨电子的 REXFET-1 分离栅技术非常适合需要低 RDS(on) 和重视开关能力的场景，是大功率和高频应用的理想选择。
产品参数
| 属性 | 值 |
|---|---|
| Qualification Level | Industrial |
| Nch/Pch | Nch |
| Channels (#) | 1 |
| Standard Pkg. Type | TOLL |
| VDSS (Max) (V) | 100 |
| ID (A) | 340 |
| RDS (ON) (Max) @10V or 8V (mohm) | 1.5 |
| RDS (ON) (Typical) @ 10V / 8V (mohm) | 1.3 |
| Pch (W) | 468 |
| Vgs (off) (Max) (V) | 4 |
| VGSS (V) | 20 |
| Ciss (Typical) (pF) | 13000 |
| Qg typ (nC) | 170 |
| Mounting Type | Surface Mount |
| Function | Power MOSFETs |
封装选项
| Pkg. Type | Lead Count (#) |
|---|---|
| TOLL | 9 |
应用方框图
|
48V 移动平台
该款 48V 移动平台为各种电动移动应用提供多功能且适应性强的解决方案。
|
|
48V 无刷直流（BLDC）电机位置控制
高效的无刷直流（BLDC）电机系统，具有精确控制、快速唤醒和无缝组件集成功能。
|
其他应用
- 电源管理系统
- 电机控制
- DC/DC 转换器
