描述
ANL4 40V 系列，具有低导通电阻的优势。 同时，该系列降低了电容和栅极电荷，实现更高效的开关性能。 该技术使器件实现高速开关与低功耗，从而提升效率。 此外，它提升了器件的耐用性和可靠性，适用于如电机控制、电池管理系统等工业应用。
产品参数
| 属性 | 值 |
|---|---|
| Qualification Level | Industrial |
| Nch/Pch | Nch |
| Channels (#) | 1 |
| Standard Pkg. Type | SO8-FL |
| Simulation Model Available | Yes |
| VDSS (Max) (V) | 40 |
| ID (A) | 100 |
| RDS (ON) (Max) @10V or 8V (mohm) | 2.3 |
| RDS (ON) (Typical) @ 10V / 8V (mohm) | 1.86 |
| Pch (W) | 88 |
| Vgs (off) (Max) (V) | 4 |
| VGSS (V) | 20 |
| Ciss (Typical) (pF) | 3200 |
| Qg typ (nC) | 60 |
| Mounting Type | Surface Mount |
| Function | Power MOSFETs |

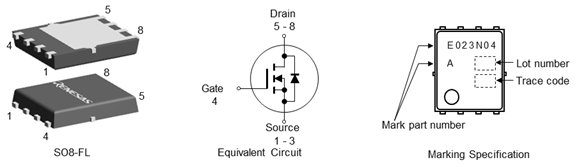

封装选项
| Pkg. Type | Lead Count (#) |
|---|---|
| SO8-FL | 8 |
应用方框图
|
多功能无线电钻，带电线检测功能
带有 IoT 的无线电钻设计可实现电线检测、蓝牙控制、角度调节和增强的可见性。
|
其他应用
- 步进电机
- 电池管理系统
- 电动工具
- 电池供电应用
