特性

  • 低电压单电源工作:VDD = 1.8V 至 5.5V
  • 低输入失调电压:VIO ≤ ±6.0mV
  • 低输入偏置电流:IB ≤ (1pA)
  • 宽输出电压范围:VOUT : VSS+0.1V to VDD-0.1V (at Io = 1mA)
  • 电源电流(每通道):IDD = 40μA(典型值)
  • 高压摆率:SR = 0.35V/μs(典型值)

描述

READ2303G 是一款输入和输出全范围双通道 CMOS 运算放大器,可实现低电压和低电流消耗工作。 该 IC 可在 1.8V 的最小工作电源电压和 -40 °C 至 +105 °C 的宽环境温度范围下使用。

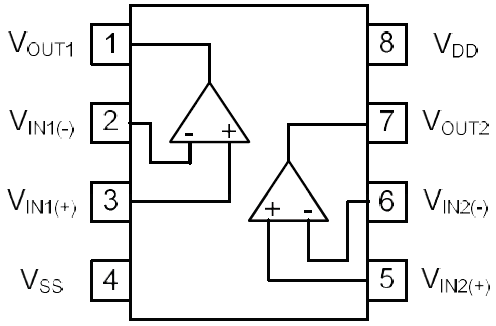

READ2303G采用超小型 8 引脚 TSSOP 和 MSOP 封装。

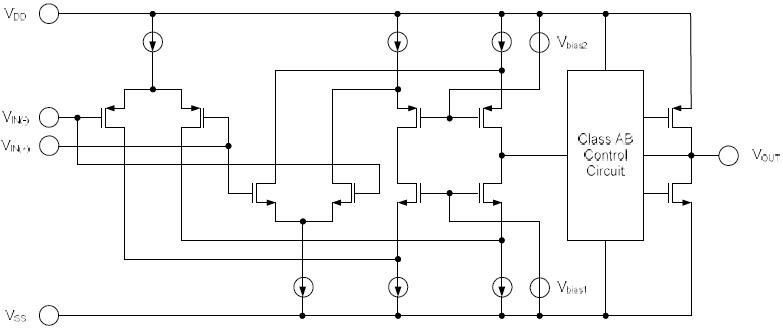

产品参数

属性
Channels (#) 2
Temp. Range (°C) -40 to +105
Bandwidth (MHz) 0.55
Gain Min 80dB
Offset Voltage (Max) (mV) 6
IBIAS (nA) 0.001
CMRR (dB) 80
Rail-to-Rail Input Yes
Rail-to-Rail Output Yes
Common Mode Input Voltage Range (V) 1.8 - 5.5
Output Voltage Swing Range (V) VSS+0.1 - VDD-0.1
IS per Amp (mA) 0.04
Single Supply Voltage Range (V) 1.8 - 5.5
Slew Rate (V/µs) 0.35
VS (Min) (V) 1.8
VS (Max) (V) 5.5
Topology [Rail 1] -
Enable -
Input Offset Voltage Vio (Max) (mV (±)) 6
Supply Current Icc/Idd (Max) (mA) 0.04
Qualification Level Standard
Simulation Model Available SPICE

封装选项

Pkg. Type Pkg. Dimensions (mm) Lead Count (#) Pitch (mm)
TSSOP 3 x 3 x 1.03 8 0.65
TSSOP 4 x 3 x 1.2 8 0.65

应用方框图

Current Loop Communication with AnalogPAK Block Diagram
采用 AnalogPAK 的电流环路通信
AnalogPAK™ 支持 4 至 20mA 电流环路,支持 HART 调制解调器和 FSK 调制。
