特性
- 7V 至 80V 的输入电压范围
- 高达 300mA 的输出电流
- 在 80V输入、空载、开关状态下，静态电流 IQ = 5.5μA
- 在 80V输入、空载、无开关状态下，静态电流IQ = 4.5μA
- 3.3V固定 电压输出
- 最短导通时间 75ns
- 变频运行，通过外部电感（10μH 至 33μH）设定频率
- 预偏置，单向，平稳启动
- 保护
- 保护：过流 (OC) 保护
- 输入欠压保护 (UVLO)
- 过热保护 (OTP)
- 输出过压保护 (OVP)
- 精确的使能(EN)阈值
- 封装：TSOT23-5 (2.9mm × 1.63mm)

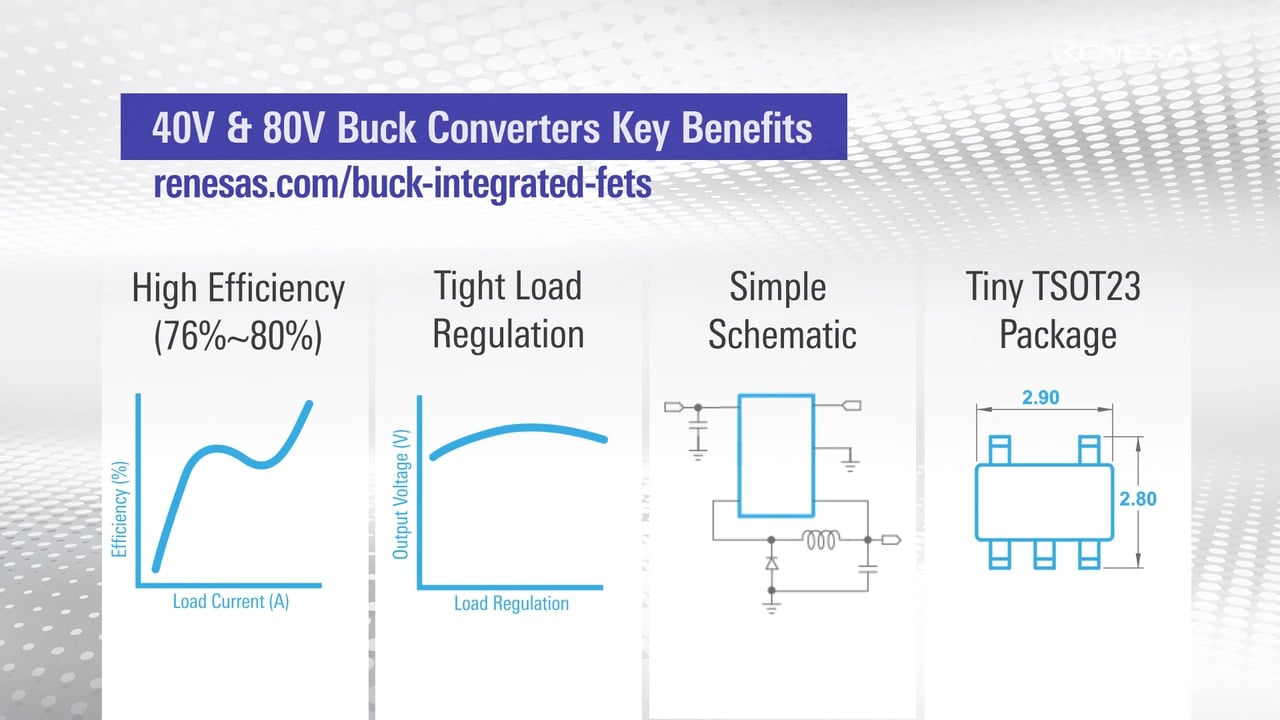

描述
RAA211803 是一款微型、易用、超低静态电流 (IQ) 降压转换器，具有 7V 至 80V 的宽输入电压范围，以及高达 300mA 的输出电流和3.3V 的固定电压输出。
该器件可提供全面的保护，包括 输入欠压保护、输出过压保护、过流保护和过热保护。 该器件采用 TSOT23-5 封装。
产品参数
| 属性 | 值 |
|---|---|
| Topology [Rail 1] | Buck |
| Outputs (#) | 1 |
| Input Voltage (Min) [Rail 1] (V) | 7 |
| Input Voltage (Max) [Rail 1] (V) | - |
| Output Voltage (Min) [Rail 1] (V) | 3.18 |
| Output Voltage (Max) [Rail 1] (V) | 3.42 |
| Output Current (Max) [Rail 1] (A) | 0.3 |
| Switching Frequency Range (Typical) (kHz) | - |
| Control Type | Peak Current Mode |
| Peak Efficiency (%) | 72 |
| IQ [Rail 1] (µA) | 5 |
| SYNCH Capability | No |
| Qualification Level | Standard |
| Temp. Range (°C) | -40 to +125°C |
| Simulation Model Available | iSim |
封装选项
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) | Pitch (mm) |
|---|---|---|---|
| TSOT | 2.9 x 1.6 x 0.85 | 5 | 1 |
应用方框图
|
采用 AnalogPAK 的电流环路通信
AnalogPAK™ 支持 4 至 20mA 电流环路，支持 HART 调制解调器和 FSK 调制。
|
其他应用
- 一般用途或 LDO 替代方案
- 工业电源
- 嵌入式系统和 I/O 电源
- 电动自行车
- 电源工具
- 家庭/工业自动化
