特性
- 逻辑和混合信号电路
- 高度灵活的宏单元
- 回读保护（Read Lock）
- 1.8V (±5%) 至 5V (±10%) 电源
- 工作温度范围：-40°C 至 85°C
- 符合 RoHS 标准/无卤素

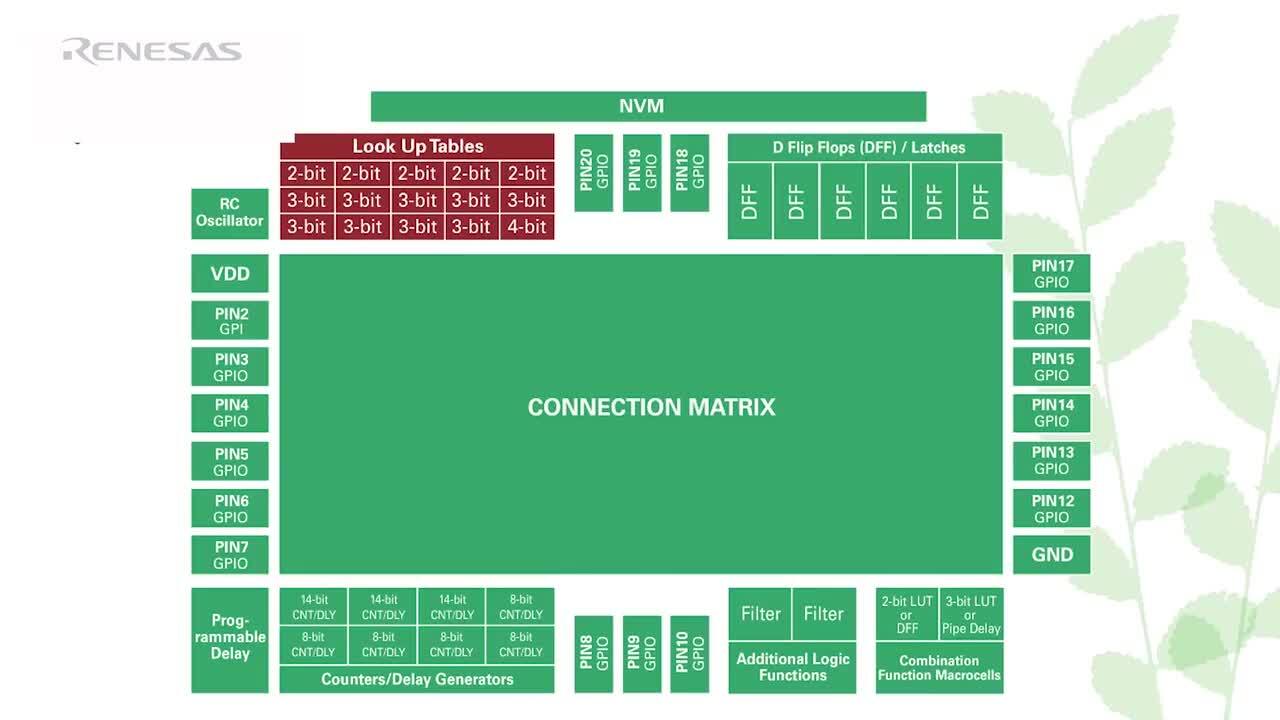

- 宏单元总览
- 4 个模拟比较器（ACMP）
- 两个电压基准 （Vref）
- 9 个组合查找表 (LUT)
- 2 个 2 位 LUT
- 7 个 3 位 LUT
- 9 个组合功能宏单元
- 4 个可选 DFF/锁存器或 2 位 LUT
- 2 个可选 DFF/锁存器 或 3 位 LUT
- 1 个可选管道延迟或 3 位 LUT
- 2 个可选 CNT/DLY 或 4 位 LUT
- 5 个计数器/延迟发生器 (CNT/DLY)
- 1 个 14 位延迟/计数器
- 1 个带有外部时钟/复位的 14 位延迟/计数器
- 3 个 8 位延迟/计数器
- 管道延迟 – 16 级/3 路输出（组合功能宏单元的一部分）
- 可编程延迟
- 附加逻辑功能
- 2 个逆变器
- 2 个去毛刺滤波器
- RC 振荡器 (RC OSC)
描述
SLG46721 提供一个小型低功耗组件来实现常用的混合信号功能。 用户通过对一次性可编程 (OTP) 非易失性存储器 (NVM) 进行编程来配置 SLG46721 的互连逻辑、IO 引脚和宏单元，从而进行电路设计。 这款高灵活性的器件能在超小尺寸、超低功耗的单个集成电路中实现丰富多样的混合信号功能设计。
产品参数
| 属性 | 值 |
|---|---|
| GPIOs (#) | 18 |
| Nominal VDD | 1.71 - 5.5 |
| ACMP Channels (#) | 4 |
| CNT/DLY (Max) (#) | 7 |
| LUTs (Max) (#) | 18 |
| D Flip-flops (DFFs) (#) | 6 |
| Pipe Delay | 16-stage |
| # of Programable Delays (#) | 1 |
| Oscillator Type | RC OSC |
| Memory Type | OTP |
| Temp. Range (°C) | -40 to +85°C |
封装选项
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) | Pitch (mm) |
|---|---|---|---|
| TQFN | 2.0 x 3.0 | 20 | 0.4 |
应用
- 个人计算机和服务器
- 电脑周边设备
- 消费电子
- 数据通信设备
- 手持式和便携式电子产品
