概览
描述

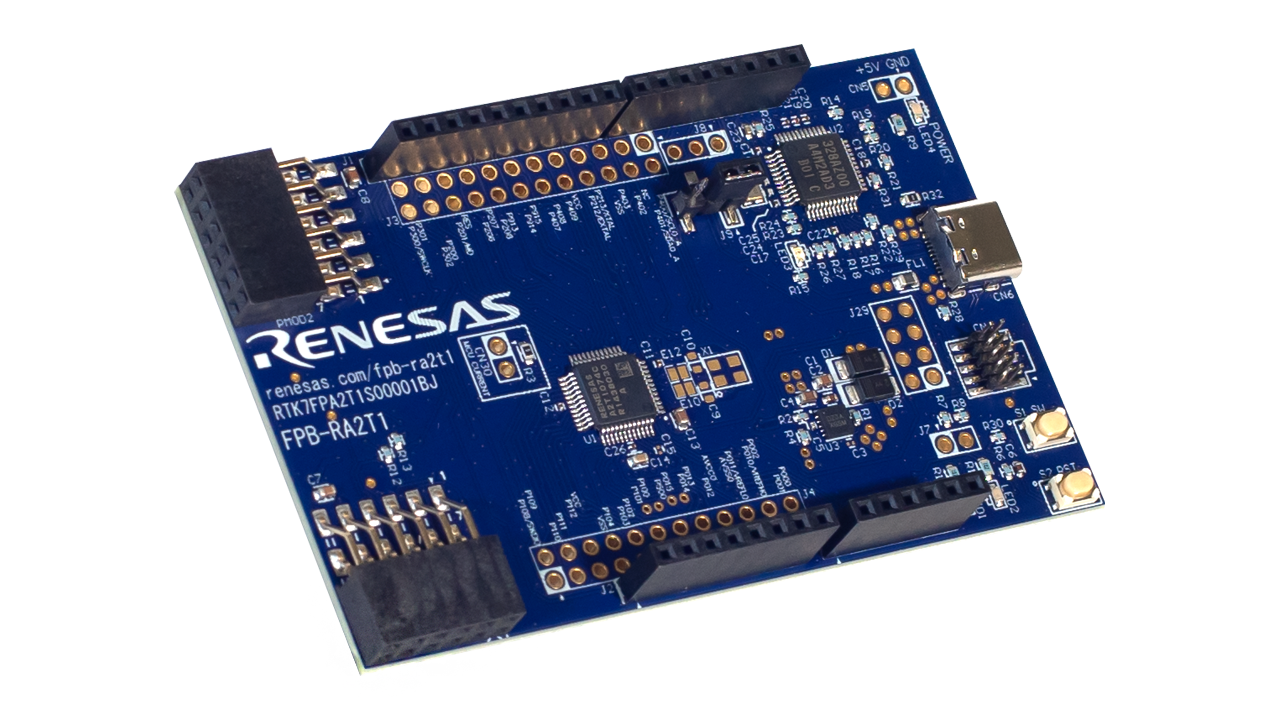

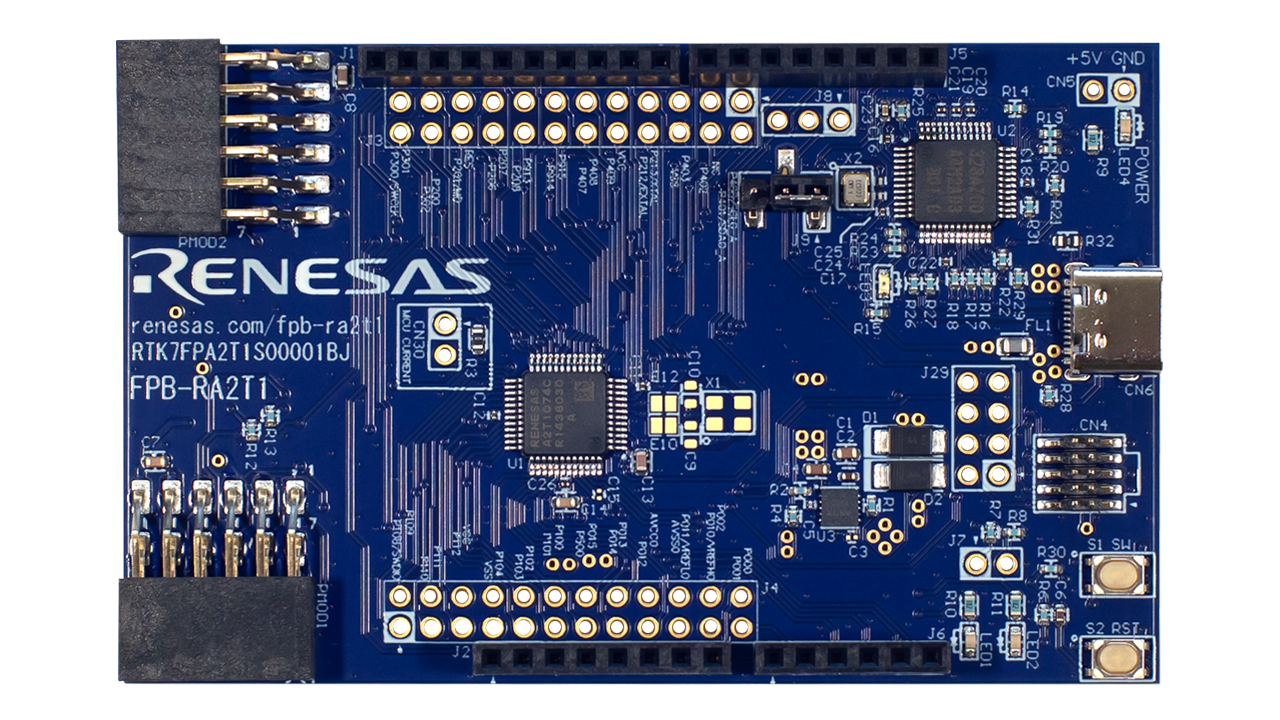

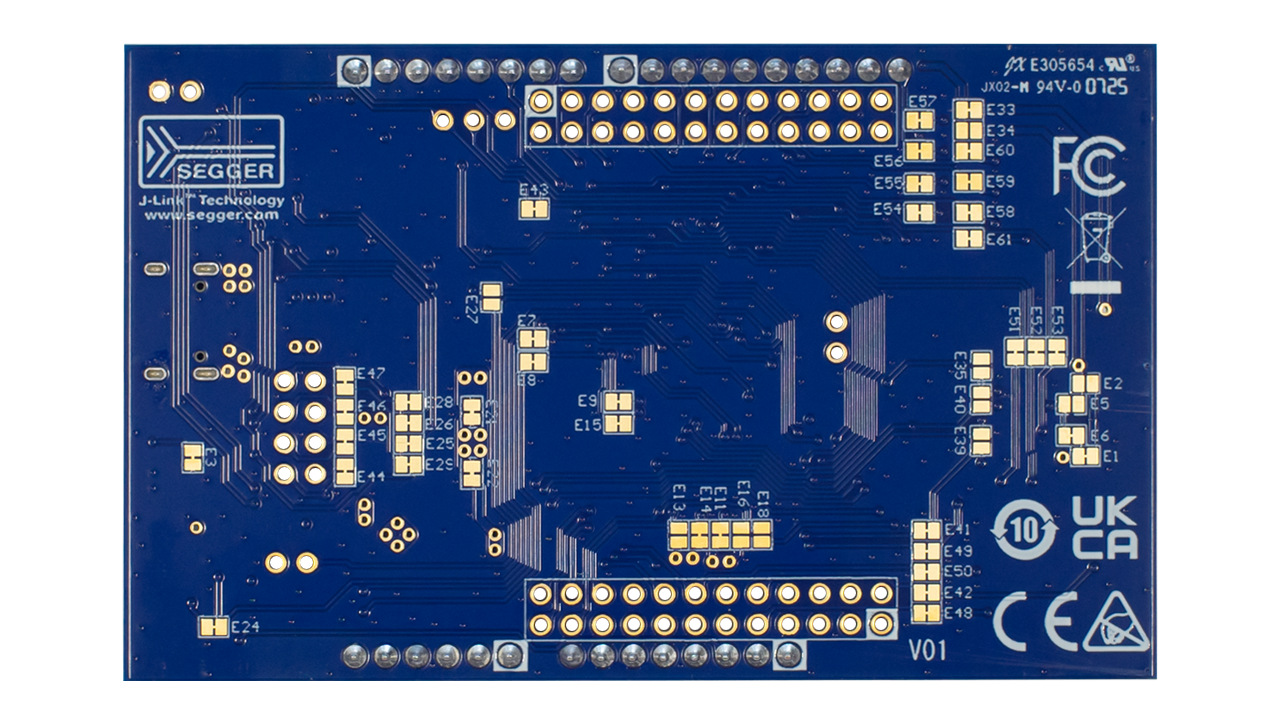

RA2T1 快速原型开发板配备 RA2T1 MCU，是专门用于 RA2T1 MCU 各种应用原型开发的评估板。 它具有内置的 SEGGER J-Link™ 仿真器电路，无需额外工具即可对程序进行烧写/调试。 此外，标配 Arduino Uno™ 和 Pmod™ 接口，并可通过通孔连接微控制器的所有引脚，具有很高的可扩展性。
示例软件可用于演示 RA2T1 MCU 的功能，并促进 RA2T1 快速原型板与各种无线或传感器模块之间的连接。
特性
- 配备 RA2T1 32位微控制器（R7FA2T1074CFL）
- 64MHz，Arm® Cortex®-M23 内核
- ROM：64KB，RAM：8KB，Data Flash：2KB
- 48 引脚 LFQFP（7mm x 7mm x 1.7mm，0.5mm 间距）
- 板载 SEGGER J-Link™ 仿真器电路，无需额外工具即可对程序进行烧写/调试
- 通孔，可连接 MCU 的所有引脚
- Arduino Uno™ 和 Pmod™ 接口
- 小尺寸板：53mm x 85mm
- 支持各种 RA2T1 软件和工具
- 套件内容：FPB-RA2T1 v1 板，USB 2.0 Type-C™ 电缆（Type-C 公头转 Type-C 公头）
应用
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 手册 - 开发工具 | PDF 2.17 MB 日本語 | |
| 快速入门指南 | PDF 288 KB | |
| PCB 设计文件 | ZIP 21.95 MB | |
| 应用说明 |
PDF
583 KB
The FPB-RA2T1 example project shows how to write code for various Renesas Flexible Software Package (FSP) modules supported by the FPB-RA2T1 kit. The Flexible Software Package provides an optimized, easy-to-use, scalable, and high-quality software solution for embedded system design.
|
|
| 报告 | PDF 187 KB 日本語 | |
5 项目
|
||
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| RA 可扩展性强的配置软件包 (FSP) FSP 是一款增强型软件包，旨在为使用瑞萨电子 RA 系列 Arm 微控制器的嵌入式系统设计提供简单易用且可扩展性强的高质量软件。
|
Software Package | 瑞萨电子 |
1 项目
|
||
样例程序
样例程序
筛选
|
||
|---|---|---|
| 类型 | 文档标题 | 日期 日期 |
| 示例代码 | FPB-RA2T1 Example Project Bundle
The FPB-RA2T1 example project shows how to write code for various Renesas Flexible Software Package (FSP) modules supported by the FPB-RA2T1 kit. The Flexible Software Package provides an optimized, easy-to-use, scalable, and high-quality software solution for embedded system design.
|
|
| 示例代码 | Quick-Start Example Project for FPB-RA2T1
The FPB-RA2T1 Example Project demonstrates the capability of the FSP and FSP by using multiple peripherals. The project initializes the NMI and GPIO modules and uses switch (S1) to control the flashing frequency of the User LEDs. Once programmed, the user can control the board by button presses on the device.
|
|
2 项目
|
||
相关评估板和套件
开发板与套件
开发
MCK-RA2T1
有效
Renesas Flexible Motor Control Kit for RA2T1 MCU Group
MCK-RA2T1 是一款便于评估使用永磁同步电机（无刷直流电机）的电机控制的开发套件。 通过使用本产品以及可从网站下载的样例程序和 QE for Motor，即刻开始使用 RA2T1 进行电机控制评估。
产品选项
| 器件号 | 状态 | 库存 | 预算价格（美元） | Sampleable |
|---|---|---|---|---|
| RTK7FPA2T1S00001BJ | Active | 有库存 | 1u | $10.95 | Available |
视频和培训
我们将引导首次接触 RA2 系列的用户完成开发环境的安装、项目生成以及使用Fast Prototyping Board 进行基本功能的验证。通过搭载了J-Link ARM 或 E2 Lite（ARM）板载调试器的 RA2 系列开发板作为实际示例，帮助新开发者快速且有信心地开始开发。
