概述

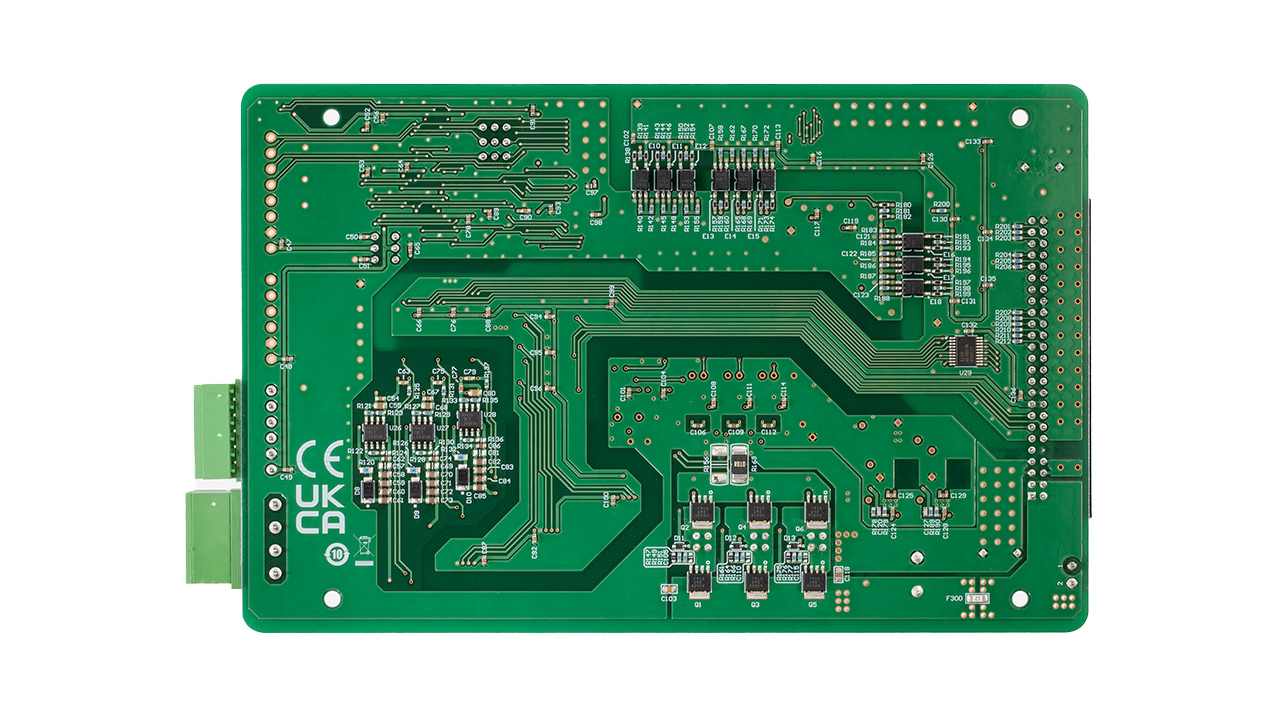

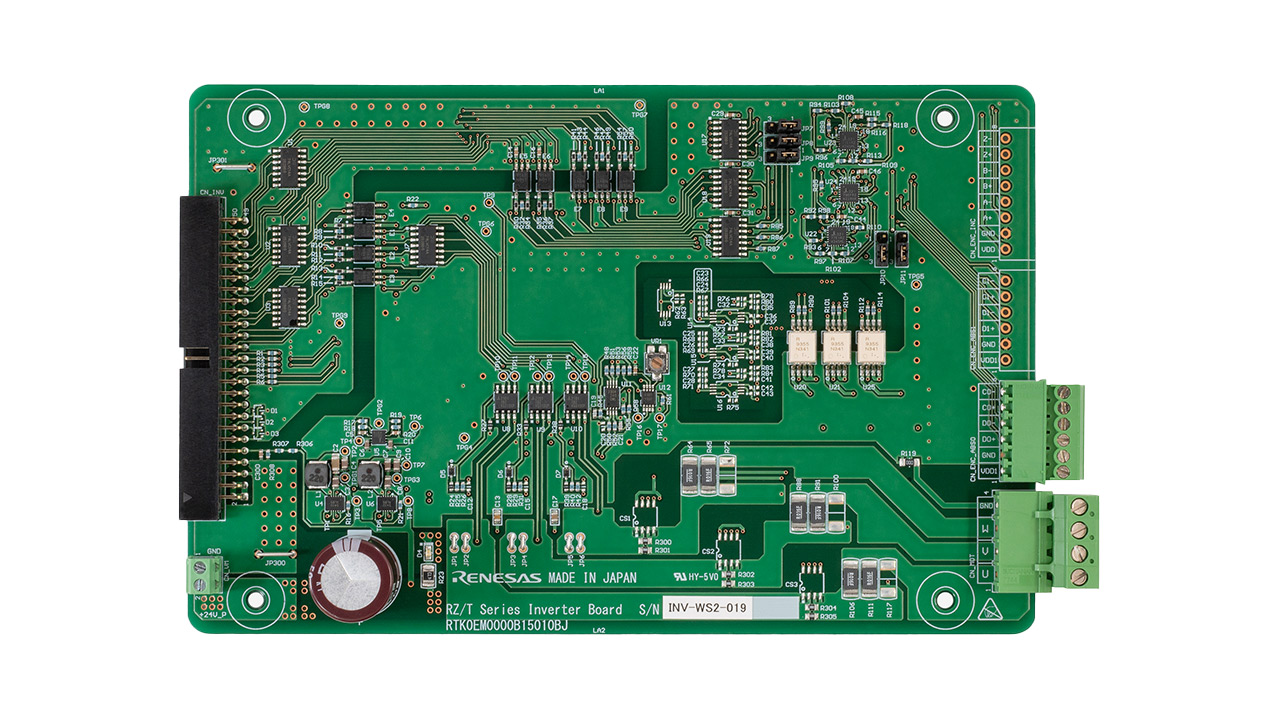

RZ/T 系列逆变器板（P/N：RTK0EM0000B15010BJ）是一款逆变器板，可让用户使用 BLDC 电机轻松评估电机控制能力。 本产品支持绝对式编码器和增量式编码器。 与兼容的 CPU 板结合使用，便可立即开始评估电机控制。
支持的 CPU 板：RZ/T2H 评估板套件（P/N：RTK9RZT2H0S00000BJ）
注：本产品不包括 BLDC 电机。 如果需要 BLDC 电机，请购买 RZ/T 系列逆变器板套件（P/N：RTK0EM0000S05010BJ）。
特性
- 电源电压：DC 24V
- 配备逆变电路
- 支持电流感测（3 分流 Delta-Sigma 调制器）
- 支持增量式编码器 x1 和绝对式编码器 x2
- 检测电流过载
设计中的产品
| HIP2101 | 100V/2A Peak High-Frequency Half Bridge Driver with TTL Logic Inputs |
| ISL32177E | QUAD, ±16.5kV ESD Protected, 3.0V to 5.5V, RS-485/RS-422 Receivers |
| ISL32179E | Quad, ±16.5kV ESD Protected, 3.0V to 5.5V, Low Power, RS-422 Transmitters |
| ISL80410 | 40V、低静态电流、150mA 线性稳压器 |
| ISL80510 | High Performance 1A LDO |
| ISL85410 | 宽输入电压 1A 同步降压稳压器 |
| ISL88001 | Ultra Low Power 3 Ld Voltage Supervisors in SC-70 and SOT-23 Packages |
| N0400P | Pch Power MOSFET -40V -15A 40mohm TO-252 / DPAK |
| READ2304G | 高驱动性能、高转换率、全范围输入输出、CMOS 双通道运算放大器，VIO ≤ ±6mV、SR = 8V/μs |
| RJK0656DPB | Nch Power MOSFET 60V 40A 5.6mohm LFPAK56 |
| RV1S9160A | High CMR, 15Mbps CMOS Output, Low Forward Current(IF) 3.3V/5V Operation, 5-PIN SOP Photocoupler |
试用样品与购买
RTK0EM0000B15010BJ
有效附加硬件
RZ/T Series Inverter Board Kit
RZ/T 系列逆变器板套件（P/N：RTK0EM0000S05010BJ）是一款逆变器板，可让用户使用 BLDC 电机轻松评估电机控制能力。 本产品支持绝对式编码器和增量式编码器。 与兼容的 CPU 板结合使用，便可立即开始评估电机控制。
支持的 CPU 板：RZ/T2H 评估板套件（P/N：RTK9RZT2H0S00000BJ）
Bus Board for RZ/T2H
RZ/T2H 总线板是 用于RZ/T 系列逆变器板（P/N：RTK0EM0000B15010BJ 或 RTK0EM0000S05010BJ）和 RZ/T2H 评估板套件（P/N：RTK9RZT2H0S00000BJ）的连接板。 本产品可轻松连接多达九套 RZ/T 系列逆变器板。
支持的 CPU 板：RZ/T2H 评估板套件（P/N：RTK9RZT2H0S00000BJ）
支持的逆变器板：
- RZ/T 系列逆变器板（P/N：RTK0EM0000B15010BJ）
- RZ/T 系列逆变器板套件（P/N：RTK0EM0000S05010BJ）
RZ/T2H 评估板套件
RZ/T2H 评估板套件是用于 RZ/T2H MPU 的一款评测和开发套件。 由于它具有板载仿真器，您只需将附带连线接到 PC 即可开始评测。 该评测板包含千兆以太网 PHY、非易失性存储器和 LPDDR4 存储器等功能丰富的元件，无需扩展板即可评估 RZ/T2H 的各种功能。
此外，通过扩展逆变器板，还可以实现多轴电机控制。
