特性

  • 使用所有 NFET 晶体管的 2 节、3 节或 4 节锂离子电池的降压-升压 NVDC 或混合动力(涡轮升压)充电器
  • 输入电压范围:3.9V 至 23.4V(无死区)
  • 系统/电池输出电压:3.9V 至 18.304V
  • 支持旁路模式,将系统连接到适配器
  • 自动充电选项(自动结束充电)
  • 适配器电流和电池电流监视器(AMON/BMON)
  • PROCHOT# 漏极开路输出,符合 IMVP 标准
  • 系统电源监视器 PSYS 输出,符合 IMVP8/9 标准
  • 内部 8 位 ADC,用于监控关键参数
  • USB-C PD 快速角色交换支持和 PPS 支持
  • 用于正向和反向操作(OTG)模式的独立补偿引脚
  • 支持补充电源(Intel VMIN 主动保护)
  • 电池出货模式:IC 超低功耗状态
  • 支持使用 NTC 的 JEITA 合规性

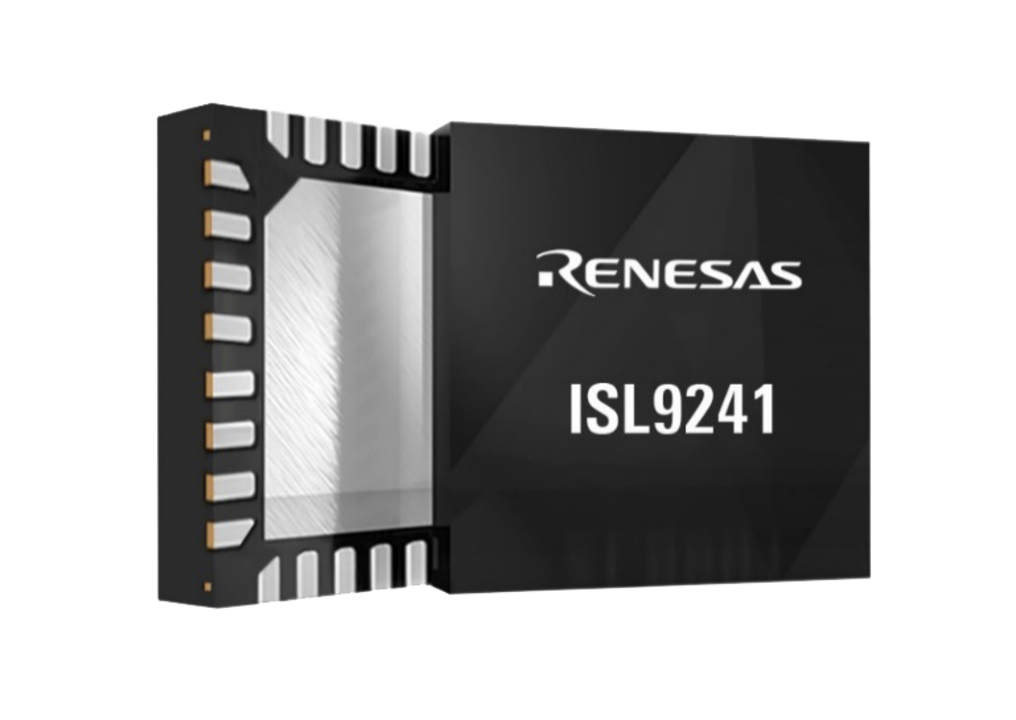

  • 4mm x 4mm 32 Ld TQFN 封装
  • UL2367, IEC 62368-1: File No. E520109

描述

ISL9241 是一款数字可配置的降压-升压电池充电器,可支持窄电压直接充电(NVDC)和混合动力升降压(HPBB/旁路)充电,并使用固件控制在模式之间切换。 使用控制器的固件还支持旁路模式,该模式允许适配器直接为系统供电。 ISL9241 仅使用 NFET 为平板电脑、超极本和笔记本电脑平台提供充电功能、系统总线调节和保护功能。 先进的瑞萨电子 R3™ 技术提供高负载、轻负载高效的充电模式。 ISL9241 从各种直流电源(例如:传统的 AC/DC 充电器适配器、USB Type-C 电源端口和旅行适配器)获取输入电源,并使用多达 4 节串联锂离子电池为电池组安全充电。 系统电源可以由适配器、电池或两者的组合提供。 充电器的可重构内部寄存器允许在 HPBB 模式下使用更小的电感器,以在多个功率级别上实现更高的效率。 ISL9241 可以在仅一个电池、仅一个适配器或二者均连接的情况下运行。 对于符合 Intel IMVP 标准的系统,ISL9241 包括系统电源监视器(PSYS)功能,该功能提供代表总平台功率的模拟信号。 PSYS 输出连接到各种 IMVP 核心稳压器,以提供符合 IMVP 标准的电源域功能。 ISL9241 支持 2 至 4 节电池对适配器端口(OTG 模式)的反向降压、升压或降压-升压操作。 这允许配置支持可编程电源(PPS)端口的 USB-C 供电(PD)输出。 ISL9241 串行通信使用 SMBus/I2C,允许对许多关键参数进行编程,以提供定制的解决方案。

产品参数

属性
Topology [Rail 1] Hybrid Power Buck-Boost
Input Voltage (Min) (V) 3.9
Input Voltage (Max) (V) 23.4
Input Current Limit Accuracy (% (±)) 2.25
Battery Charge Voltage 3.9 to 18.304
Charging Voltage Accuracy (Max) (±%) 0.5
Battery Charge Voltage Adjustment 8mV steps
Charge Current Limit Accuracy ±3
Trickle Charge Current Range 64mA, 96mA, 128mA, 160mA, 192mA, 224mA, or 256mA
Switching Frequency Range (Typical) (kHz) 600 - 1420

封装选项

Pkg. Type Pkg. Dimensions (mm) Lead Count (#) Pitch (mm)
TQFN 4.0 x 4.0 x 0.70 32 0.4

应用方框图

Interactive block diagram of a highly secure drug delivery system features an NFC authentication and rich connectivity.
具有 NFC 身份验证和丰富连接性的高安全性药物投放系统
具有精准剂量和安全功能的药物投放系统,确保正确的药物与投放
Electronic Drug Delivery System Block Diagram
电子药物输送系统
使用双 MCU、BLDC 电机、流量传感器和蓝牙 LE 的精密电子药物输送系统。

其他应用

  • 2 至 4 节电池的平板电脑
  • 笔记本
  • 移动电源
  • 任何需要电池的 USB-C 接口便携式设备

当前筛选条件

Renesas Electronics Corporation today introduced the industry’s first USB-C™ buck-boost battery charger to support both Narrow Voltage Direct Charging (NVDC) and Hybrid Power Buck-Boost (HPBB) charging for notebooks, ultrabooks, tablets, and power banks using the reversible USB Type-C™ connector cable. Through firmware control, the ISL9241 can switch between NVDC and HPBB modes, providing a low-cost and small solution size capable of efficiently processing a full range of power levels.
