概览
描述
RAA211450 是一款 DC/DC 同步降压稳压器，支持 4.5V 至 42V 输入电压范围和可调输出电压。 该器件可提供高达 5A 的连续连续输出电流，具有出色的负载和线性调整率性能。

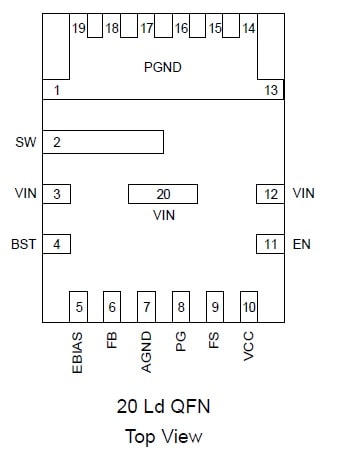

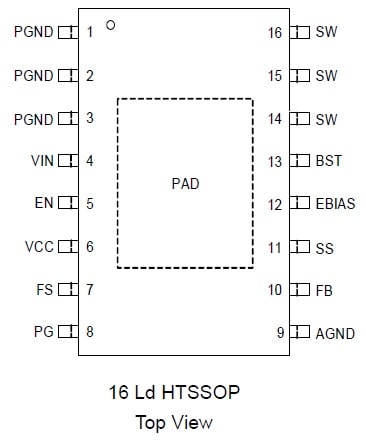

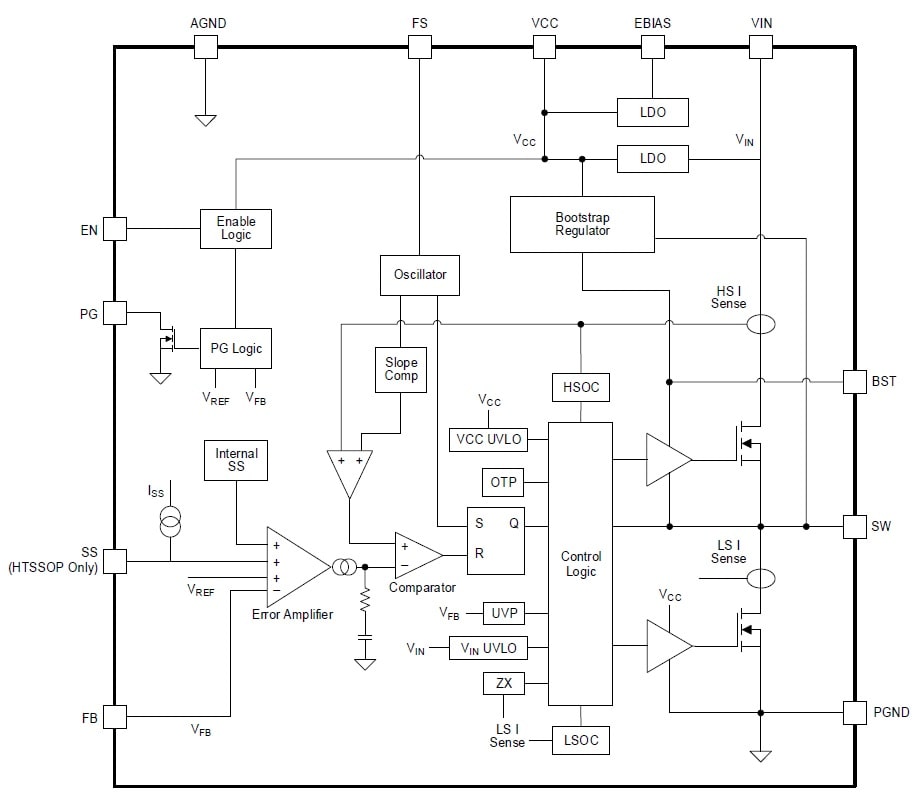

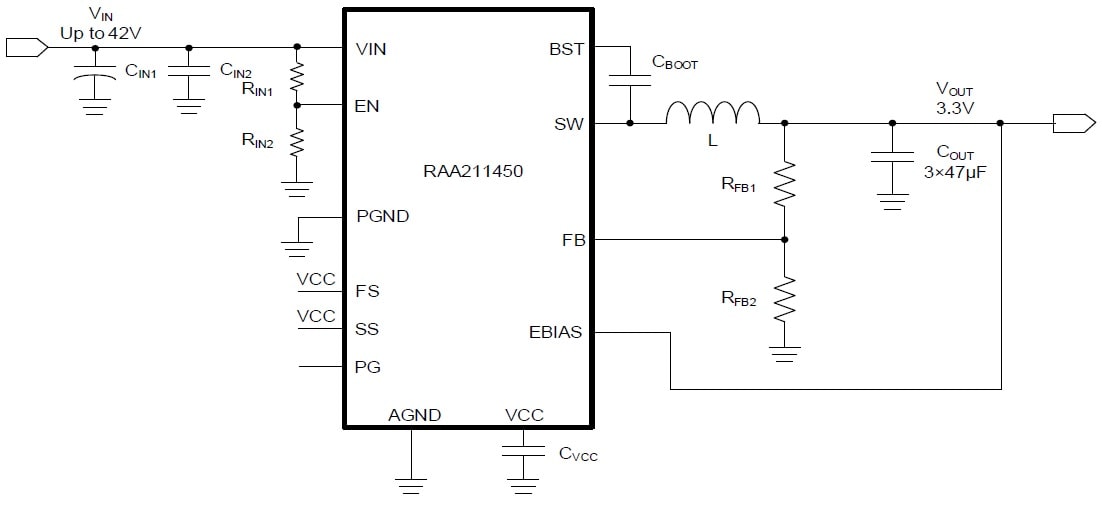

RAA211450 采用峰值电流模式控制架构。 其 PWM 开关频率是可编程的，可在瞬态响应和效率之间实现最佳平衡。 该器件还支持 PFM 操作和 DEM，可最大限度提高轻负载效率，还支持外部偏置 LDO 输入，以进一步降低整个负载范围内的功耗。 该稳压器还有一个内部环路补偿电路，以减少外部元件数量和 BOM 成本。
RAA211450 提供有用的功能，例如：内部或可编程软启动和电源良好指示器。 为确保安全运行，RAA211450 还提供保护功能，例如：逐周期峰值和谷值电流限制、输入电压 UVLO、输出电压欠压（短路）保护以及热关断保护。
特性
- 宽输入电压工作电压范围：4.5V 至 42V
- 可调输出电压范围为 0.8V 至 90% 的输入电压
- 高达 5A 的连续输出电流
- 默认 400kHz 或 200kHz 至 800kHz 的可调开关频率
- -40°C 至 125°C 时负载调节精度为 ±1%，25°C 时负载调节精度为 ±0.5%
- 95μA 典型静态电流
- 内部补偿，QFN 固定 0.5ms SS 和 HTSSOP 可调 SS
- 轻负载时的 PFM 运行和 DEM，带集成式外部偏置 LDO 和电源良好指示器
- 逐周期峰值和谷值电流限制、输入电压欠压锁定、输出电压欠压（短路）保护和热关断功能
产品对比
应用
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| iSim:PE 离线模拟工具 iSim Personal Edition（iSim:PE ）可加快设计周期并降低项目早期风险，确定可用于当前和下一代设计的部件。
|
Simulator | 瑞萨电子 |
1 item
|
||
开发板与套件
评估
RAA211450 Synchronous Buck Evaluation Board with 4.5V to 42V Input Range, 3.3V 5A Output (QFN version)
The RTKA211450DE0000BU board evaluates the RAA211450 (QFN version), a DC/DC synchronous step-down regulator with programmable switching frequency. The RAA211450 supports a wide input voltage range (from 4.5V to 42V) and adjustable output voltage. It delivers up to continuous 5A output current...
Recommended Documents:
评估
RAA211450 Synchronous Buck Evaluation Board with 4.5V to 42V Input Range, 3.3V 5A Output (HTSSOP version)
The RTKA211450DE0010BU board evaluates the RAA211450 (HTSSOP version), a DC/DC synchronous step-down regulator with programmable switching frequency. The RAA211450 supports a wide input voltage range (from 4.5V to 42V) and adjustable output voltage. It delivers up to continuous 5A output current...
Recommended Documents:
评估
RZ/N2L 远程 I/O 解决方案套件
RZ/N2L 远程 I/O 解决方案套件是一款开发套件，采用了 RZ/N2L 网关解决方案电路板，用于评估远程 I/O 应用。该电路板配备了带光电耦合器隔离和模拟输入的数字 IO 接口，并支持 EtherCAT 和 EtherNet/IP 等工业网络通信。 此外，我们还提供用于工业网络通信和 DI/DO 的示例程序。
RZ/N2L 网关解决方案板配备了必要组件，例如：支持 RZ/N2L 电源序列的电源模块、RS485 和 CAN 收发器以及以太网 PHY，可用作参考设计。
Recommended Documents:
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
产品选项
当前筛选条件
视频和培训
Portfolio of 30V-75V Bucks Power the Highest-Precision Loads with Excellent Accuracy
The RAA211x family of bucks are highly scalable due to its unique pin-compatible wide Vin buck variants with integrated FETs that support up to 5A of continuous output current with premium load and line regulation performance. The RAA211835 supports 75V async buck operation of 3A loadings, while RAA211250/450/630/820 support sync buck operation of 30V 5A, 40V 5A, 60V 3A, 75V 2A respectively.
