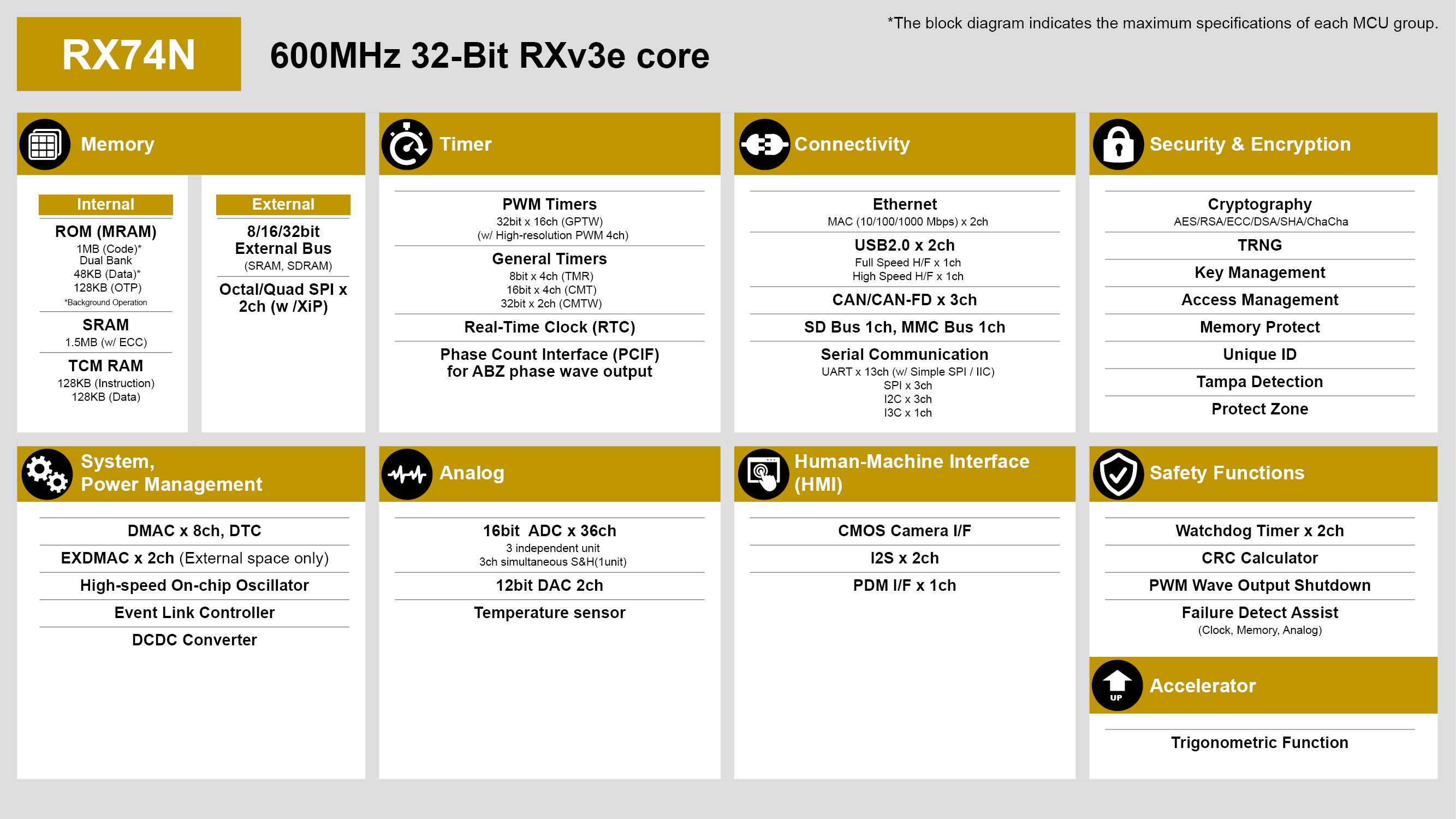

特性
- 600MHz RXv3e 内核（6.01 CoreMark/MHz*），双精度 FPU，可加快中断响应速度的寄存器组保存功能
- *RXv3e 内核的典型值
- 1.62V 至 3.63V 工作电压（系统、USB 和模拟电源可进行分离）
- 结温（Tj）：-40℃ 至 125℃
- 大容量存储器：双库 1MB 代码 MRAM、48KB 数据 MRAM、带 ECC 的 1.5MB SRAM
- 支持从外部八进制闪存和 RAM 进行 XiP（片内执行），并具有即时解密功能

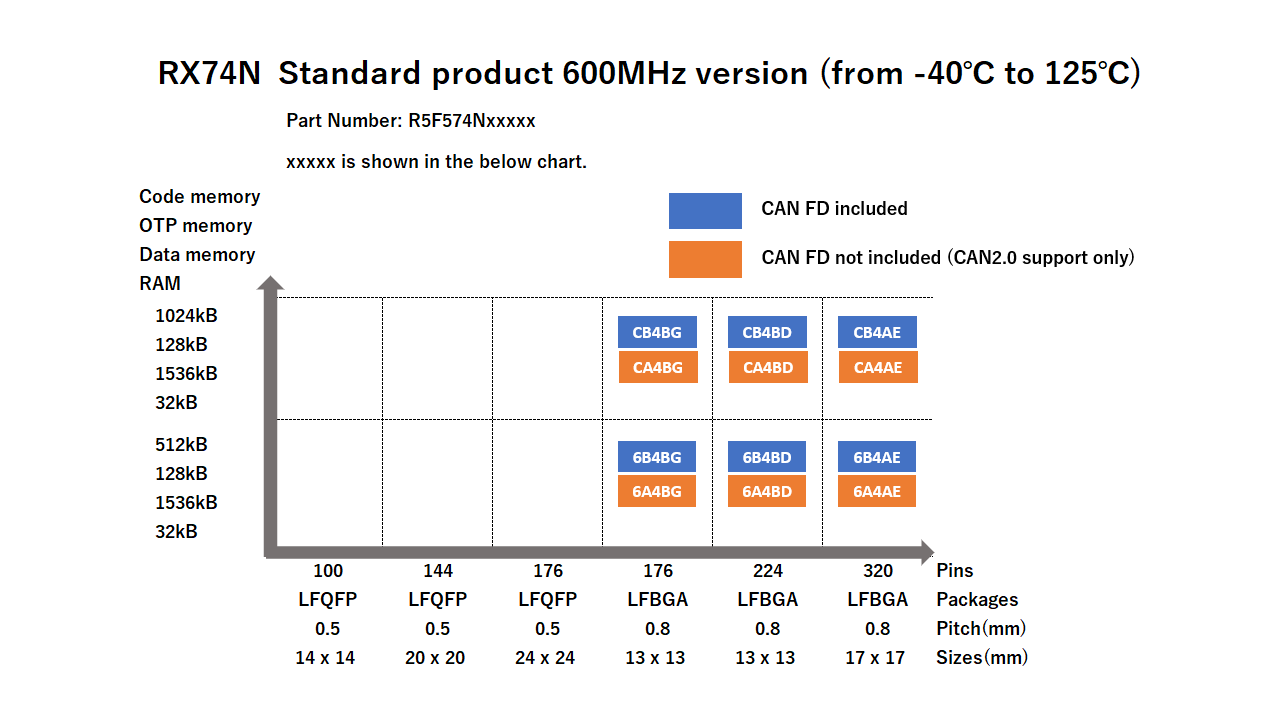

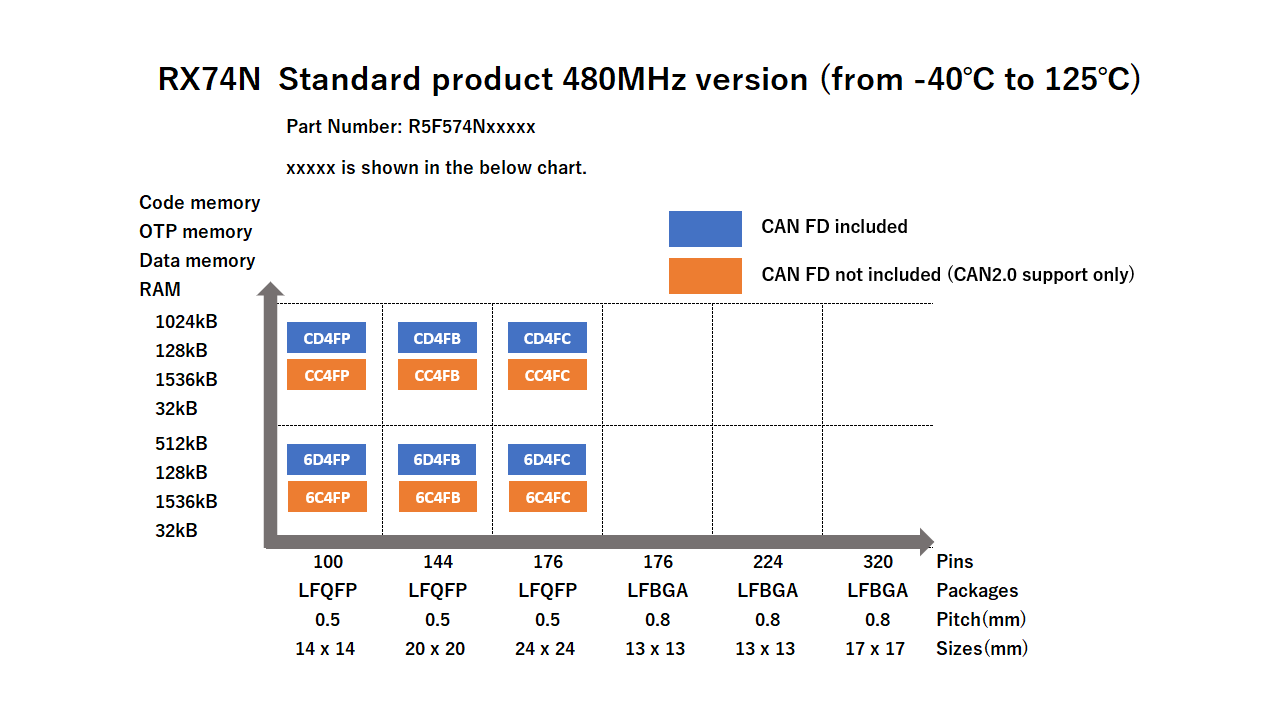

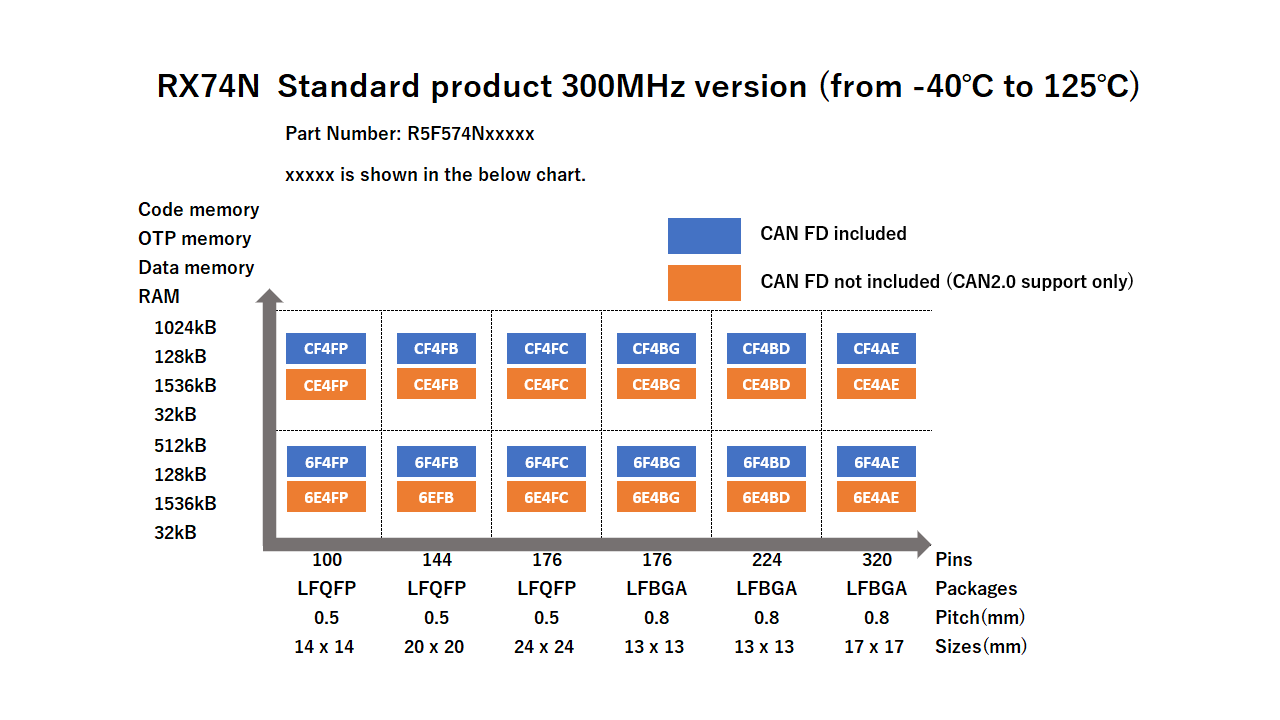

- 封装：100、144、176 引脚 QFP；176、224、320 引脚 BGA
- 多达 197 个 I/O 端口
- SD 主机接口（支持 SD 存储器/SDIO，1 位或 4 位 SD 总线）
- USB 2.0 主机/功能/OTG（支持高速（480Mbps）、全速（12Mbps）、低速（1.5Mbps））
- CAN FD（符合 11898-1-2015 标准，传输速度高达 150Mbps）
- 各种其他连接功能（SCI、I3C、I2S 等）
- 32 位通用 PWM 定时器、8 位 PWM 定时器、16 位/32 位比较匹配定时器、RTC
- 200MHz PWM 控制和高分辨率 PWM
- 16 位 A/D 转换器、12 位 D/A 转换器、温度传感器
- AES、ChaCha2.0、RSA、ECC、SHA512 和 SHA3-512 加密引擎、篡改检测功能、保护区功能
描述
RX74N 是 RX 系列中性能最高的 MCU，专为工业自动化、楼宇自动化以及能源管理应用而设计。 它采用 22nm 工艺技术构建，将工作频率高达 600MHz 的高性能 RXv3e 内核与大容量存储器以及优化型总线架构相结合，提供高速高效的处理效果。
集成式千兆以太网连接能力和丰富的外设功能提，为各类工业嵌入式系统和互联设备提供了所需的灵活性。 保护区（Protect Zone）和高级安全功能可进一步增强互联工业设备的安全性。
与 RX72N 相比，RX74N 具有更强的处理性能和系统能力。 它将高性能处理、工业网络和安全功能集成到了单个 MCU 中，有助于简化系统设计并减少开发工作量。 RX74N 适合用于各种工业设备，包括智能仪表、功率调节器、交流伺服系统、机器人和暖通空调控制器。
产品参数
| 属性 | 值 |
|---|---|
| Main CPU | RXv3e |
| Program Memory (KB) | 512, 1024 |
| RAM (KB) | 1536 |
| Carrier Type | Full Carton (Tray), Full Tray (Tray) |
| Supply Voltage (V) | 1.62 - 3.63 |
| I/O Ports | 75, 103, 123, 162, 200 |
| DRAM I/F | No, SDRAM I/F |
| Temp. Range (°C) | Tj = -40 to +125 |
| Operating Freq (Max) (MHz) | 300, 480, 600 |
| Ethernet speed | 10M/100M, 10M/100M/1G |
| Ethernet (ch) | 1 |
| EtherCat (ch) (#) | 0 |
| USB FS (host ch/device ch) | ( 1 / 1 ) |
| USB HS (host ch/device ch) | ( 0 / 0 ), ( 1 / 1 ) |
| USB SS (host ch/device ch) | ( 0 / 0 ) |
| SCI or UART (ch) | 11, 13 |
| SPI (ch) | 16 |
| I2C (#) | 15, 16 |
| CAN (ch) | 3 |
| CAN-FD (ch) | 0, 3 |
| Wireless | No |
| SDHI (ch) | 1 |
| High Resolution Output Timer | No |
| PWM Output (pin#) | 34 |
| 32-Bit Timer (ch) | 16, 17 |
| 16-Bit Timer (ch) (#) | 4 |
| 8-Bit Timer (ch) | 4 |
| Standby operable timer | No |
| 12-Bit A/D Converter (ch) | 0 |
| 24-Bit Sigma-Delta A/D Converter (ch) | 0 |
| 16-Bit D/A Converter (ch) | 0 |
| 12-Bit D/A Converter (ch) | 1, 2 |
| 8-Bit D/A Converter (ch) | 0 |
| Capacitive Touch Sensing Unit (ch) | 0 |
| Segment LCD Controller | No |
| Security & Encryption | Unique ID, AES, RSA, CHA-CHA20, ECC, SHA-1, SHA-2, SHA-3, HMAC, TRNG, Protect Zone |
产品对比
 |  | | |
| RX74N | RX72N | RX74M | |
| Main CPU | RXv3e | RXv3 | RXv3e |
| Operating Freq (Max) (MHz) | 300, 480, 600 | 240 | 300, 480, 600 |
| Program Memory (KB) | 512, 1024 | 2048, 4096 | 512 |
| RAM (KB) | 1536 | 1024 | 1536 |
| Ethernet speed | 10M/100M, 10M/100M/1G | 10M/100M | 10M/100M, 10M/100M/1G |
| Ethernet (ch) | 1 | 1, 2 | 2 |
| EtherCat (ch) (#) | 0 | 0 | 0, 2 |
| Lead Count (#) | 100, 144, 176, 224, 320 | 100, 144, 145, 176, 224 | 100, 144, 176, 224, 320 |
| I/O Ports | 75, 103, 123, 162, 200 | 79, 112, 137, 183 | 75, 103, 123, 162, 200 |
应用方框图
 | 集成从执行器的智能 HVAC 控制 这种用于 HVAC 系统的从执行器功耗低，能够提供安全双向分组数据流和自动路径选择。 |
 | 智能 HVAC 主执行器 智能 HVAC 主执行器，具有 AI 驱动的设定点、多传感器数据和故障安全冗余。 |
其他应用
- 工业自动化
- 交流伺服
- 机器人
- PLC
- 远程 I/O
- 楼宇自动化
- 暖通空调控制器
- 能源管理系统（EMS）
- 智能电表
- 功率调节器
