概览
描述

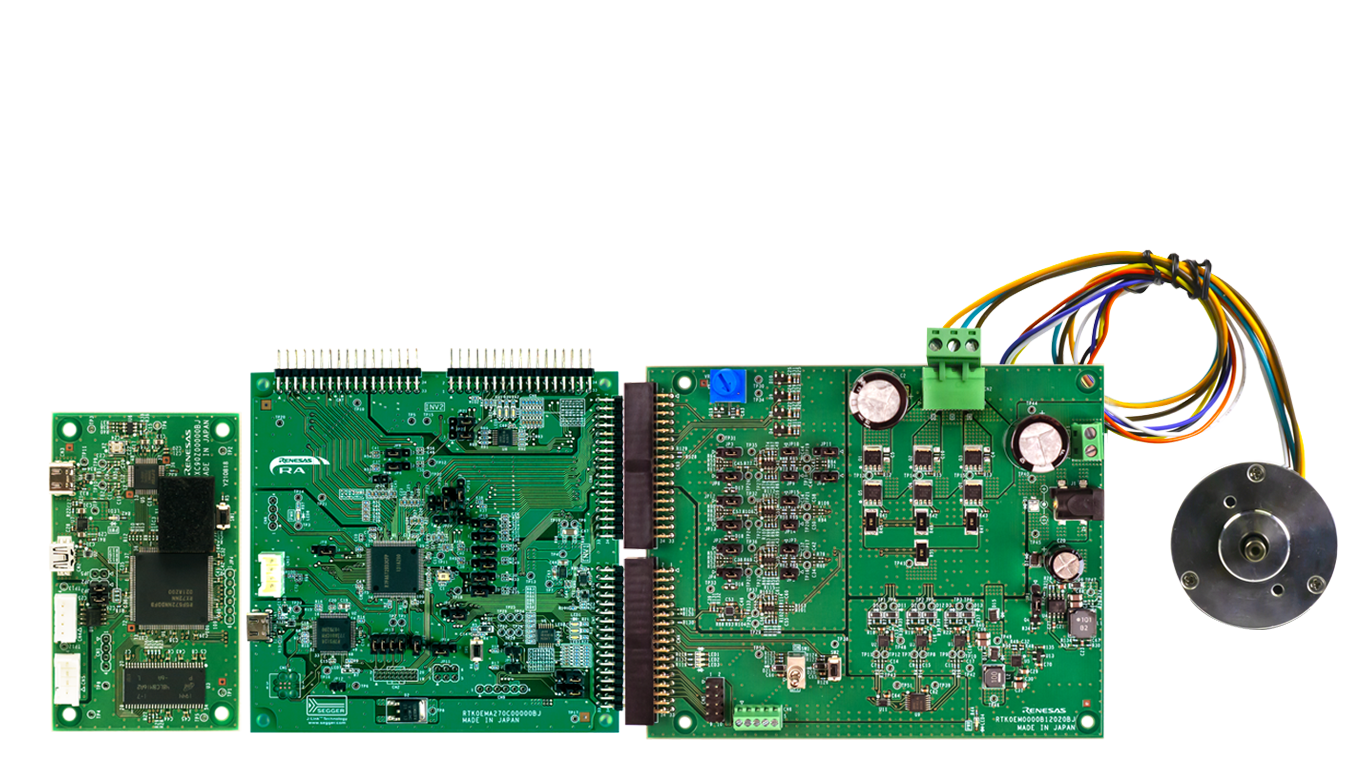

MCK-RA6T2 是一款便于评估使用永磁同步电机（无刷直流电机）的电机控制的开发套件。 通过使用本产品以及可从网站下载的样例程序和QE for Motor，即刻开始使用 RA6T2 进行电机控制评估。
特性
- CPU 板搭载 RA6T2 作为电机控制 MCU。
- 用于 3 相 BLDC 电机（额定功率 48V/10A）的变频器电路板
- 用于 RA6T2 闪存编程的板载调试器
- 支持单分流/三分流方式电流检测
- 过载电流检测
- 支持电机控制开发支持工具“Renesas Motor Workbench”（介绍如何使用 Motor Workbench（附视频））
- 通过将 PC 和 CPU 板进行电隔离的通信板，实现安全的电机控制评估和调试工作
- 支持霍尔传感器、编码器和感应式位置传感器
- 包含的组件
应用
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| QE: Tools for Particular Applications A group of utilities which extends integrated development environment (Tools for Particular Applications: USB, TCP/IP, Bluetooth® low energy, Camera, LCD, Capacitive Touch Sensors, and Current Consumption Tuning etc.)
|
Solution Toolkit | 瑞萨电子 |
| Renesas Motor Workbench Renesas Motor Workbench is a development support tool for debugging, analyzing, and tuning motor control programs.
|
Solution Toolkit | 瑞萨电子 |
| Reality AI Utilities 用于 AI 开发和性能验证的往返工作流程，允许收集数据、优化模型并直接部署到 Renesas 硬件
|
Solution Toolkit | 瑞萨电子 |
3 items
|
||
样例程序
相关评估板和套件
开发
开发
MCB-RA6T2
有效
Renesas Flexible Motor Control CPU Board for RA6T2 MCU Group
本产品是一款配备 RA6T2 的 电机控制 CPU 板。 将 RA6T2 与支持的逆变器板结合使用，可轻松使用 RA6T2 控制电机。
使用支持的通信板，将 CPU 板与 PC 电气隔离，以安全地进行电机控制评估和调试。
支持的逆变器板（套件）
- MCI-LV-1（部件编号： RTK0EM0000S04020BJ）
- MCI-HV-1（部件编号： RTK0EM0000B14030BJ）
- MCI-HV-2-3PH（部件编号：...
Recommended Documents:
开发
MCI-HV-1
有效
Renesas Flexible Motor Control Inverter Board for 100V/200V Three-Phase BLDC/Induction Motor
这是一款逆变器板，使用高压（100V/200V）BLDC/感应电机便可轻松评估电机控制。 与兼容的 CPU 板结合使用，便可立即开始评估电机控制。
支持的CPU板：MCB-RA6T2（P/N：RTK0EMA270C00000BJ）
支持的通信板：MC-COM（P/N：RTK0EMXC90S00000BJ）
Recommended Documents:
开发
MCI-HV-2-3PH
有效
Flexible Motor Control Inverter Board for Three-Phase BLDC/Induction Motor for Industrial Application, 200-240VAC 3PH Input
An inverter board that allows users to evaluate motor control using a high-voltage brushless DC (BLDC)/Induction motor at ease. By combining with a compatible CPU board, users can immediately start the evaluation of motor control.
This product supports only 3-phase AC200 - 240V 50Hz/60Hz of input...
Recommended Documents:
产品选项
当前筛选条件
视频和培训
Detecting Motor Failures at Startup with AI and Signal Processing
Motor failure can be costly, and traditional detection methods often require adding external sensors, increasing system complexity and cost. Renesas introduces a new approach that combines AI and signal processing to detect motor anomalies at startup without the need for additional sensors.
Using the RA6T2 Motor Control Kit, this video demonstrates how this innovative solution helps detect potential failures early, offering a cost-effective and efficient motor monitoring strategy.
