概览
描述
ISL80505 是一款单输出低压差稳压器（LDO），能够提供高达 500mA 的输出电流。 该 LDO 在输入电压为 1.8V 至 6V 的条件下运行。 ISL80505 的输出电压可在 0.8V 至 5.5V 范围内编程。 该产品系列采用亚微米级的 BiCMOS 流程来提供一流的模拟性能和总体价值。 这种 CMOS LDO 的作为负载功能的静态电流显著低于双极 LDO，因此可提供更高的效率和更小的封装。 先进的内部补偿可实现极快的负载瞬态响应和出色的 PSRR。 ISL80505 在所有负载、电压和温度变化（TJ = -40°C 至 +125°C）范围内提供 ±1.8% VOUT 精度。 软启动引脚上的外部电容可提供输出电压斜升的可调节软启动以控制涌入电流。 ENABLE 功能可将部件置于低静态电流关断模式。
特性
- 在整个线路、负载和 TJ = -40°C 至 +125°C 范围内保证 ±1.8% VOUT 精度
- 极低的 45mV 压差（VOUT = 2.5V 时）
- 使用 4.7µF 输出陶瓷电容器可保持稳定
- 极快的瞬态响应
- 可编程输出软启动时间
- 在宽频率范围内具有出色的 PSRR
- 限流保护
- 热关断功能
- 采用 8 引脚 DFN 封装
- 无铅（符合 RoHS）
产品对比
应用
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 数据手册 | PDF 1007 KB | |
| 宣传手册 | PDF 12.71 MB 日本語 | |
| 宣传手册 | PDF 6.07 MB | |
| 产品变更通告 | PDF 169 KB | |
| 白皮书 | PDF 1.10 MB English | |
| 产品变更通告 | PDF 326 KB | |
| 应用说明 | PDF 509 KB | |
| 应用说明 | PDF 397 KB | |
8 项目
|
||
设计和开发
开发板与套件
评估

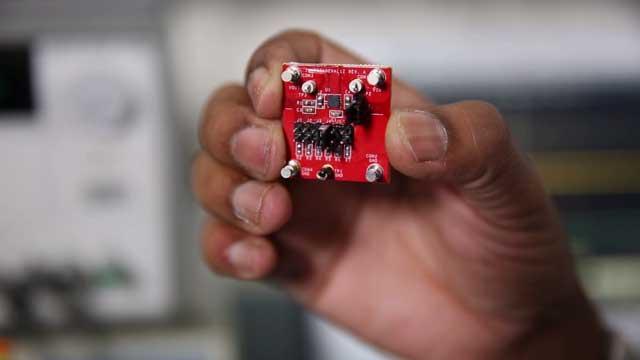

High Performance 1A LDO Evaluation Board
参考设计
点读笔演示套件
点读笔解决方案读取打印在纸上的代码，并播放相应的音频。使用业界最低功耗 RL78/G14 微控制器、ID 解码器和图像传感器可再现与扫描内容相对应的声音文件。可以使用 USB 电缆将音频数据从 PC 保存到 Micro SD 卡。采用的 ISL80505 单路输出低压差线性稳压器（LDO），能够在 1.8V 至 6V 的输入电压范围内提供高达 500mA 的输出电流。电池充电控制由 ISL6294 高输入电压充电器执行。
参考设计
无线门铃演示套件
无线门铃解决方案使用 sub-GHz 无线通信技术，可在有人按下门铃时通知远程接收器。发射器和接收器都包含内置的 RL78/G1H sub-GHz 无线通信模块，使用 RL78/G11 进行控制。按下发射器按钮后，其 LED 灯点亮，无线通信开始。接收器接收到来自发射器的信号后，其 LED 灯开始闪烁，扬声器发出声音。无线门铃解决方案适用于家庭或办公室使用。
ISL80505 单路输出低压差稳压器（LDO）用于接收器的电源管理。ISL80505 可以输出高达 500 毫安的输出电流，输入电压从1.8V 至 6V，提供的电压极为稳定。
