概览

描述

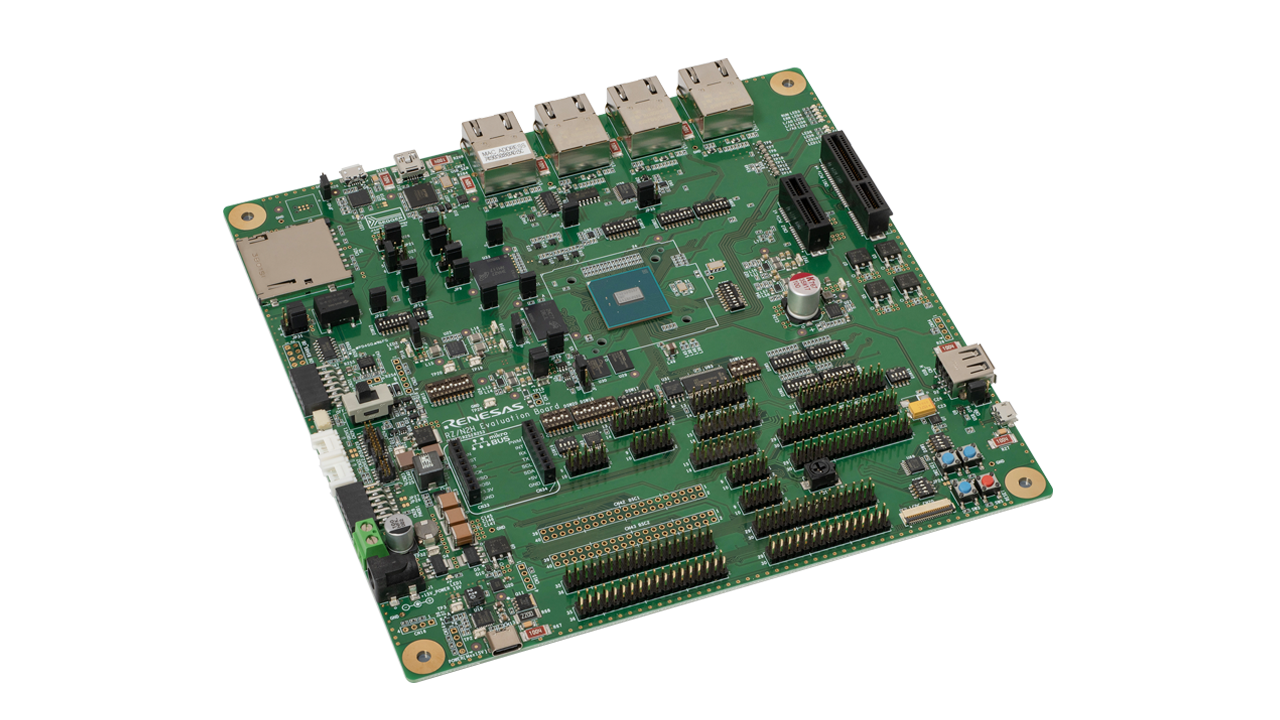

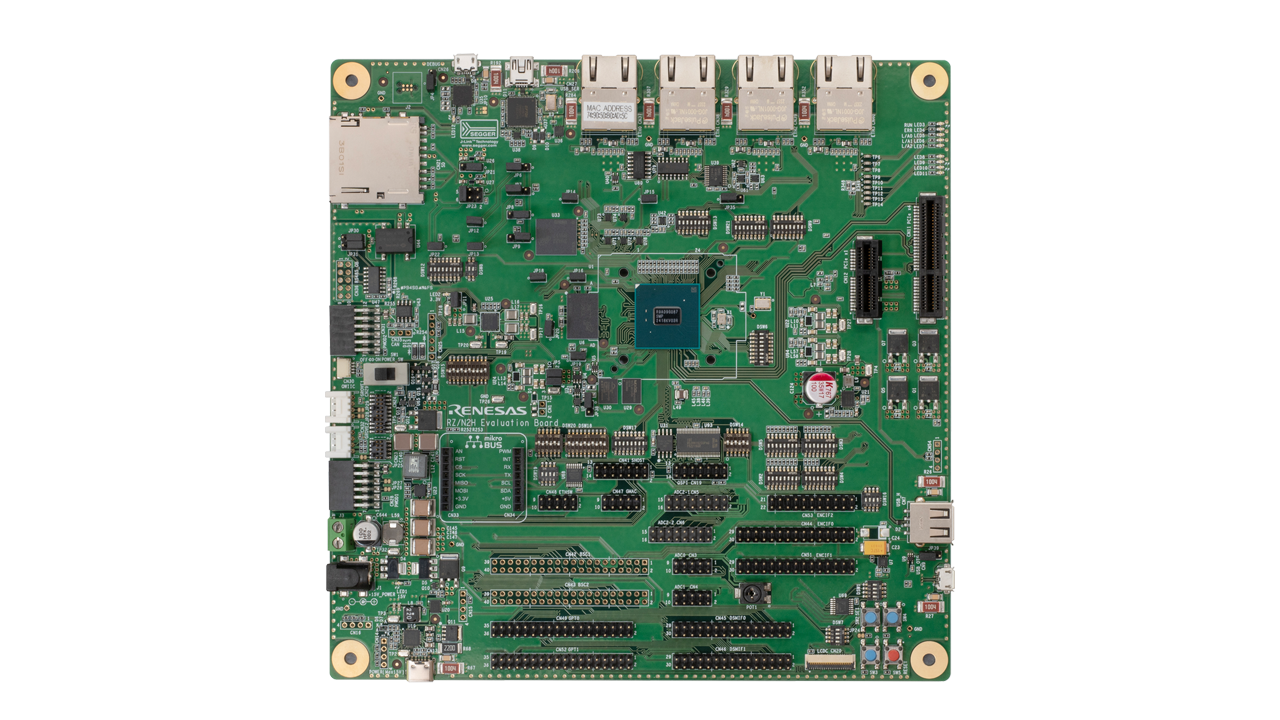

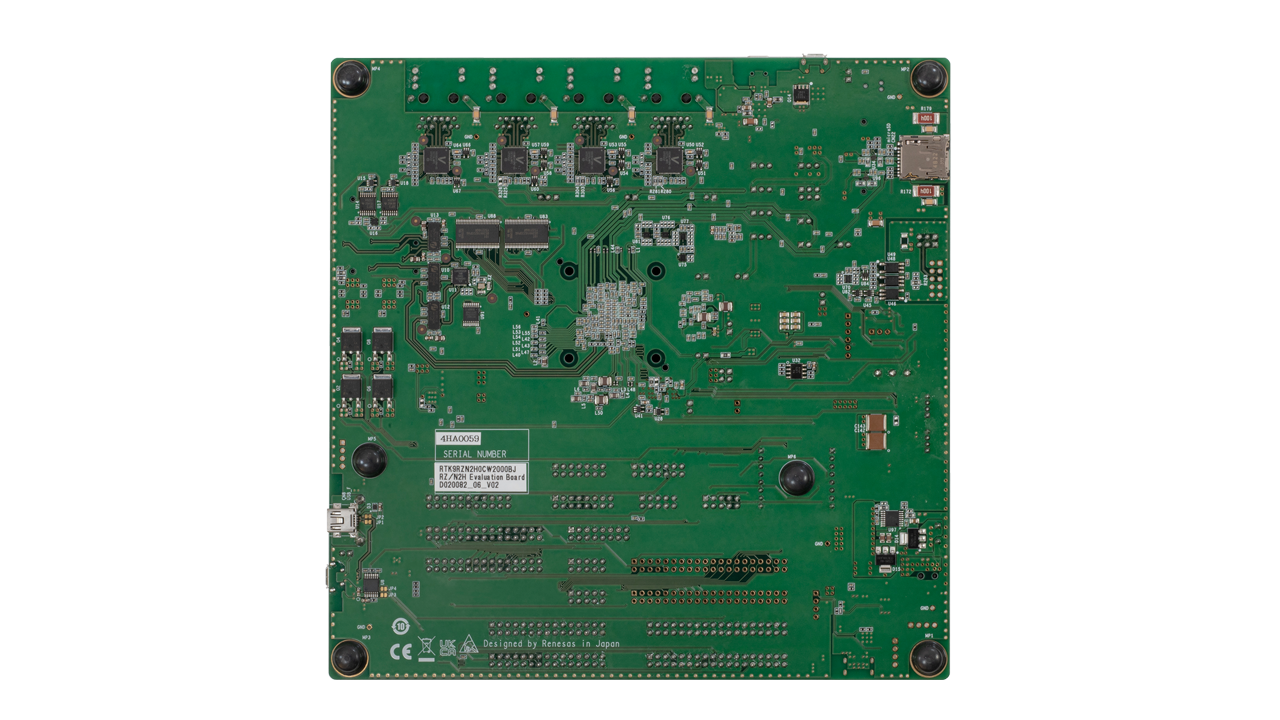

RZ/N2H 评估板套件是用于 RZ/N2H MPU 的一款评测和开发套件。 由于它具有板载仿真器,您只需将附带连线接到 PC 即可开始评测。 该评测板包含千兆以太网 PHY、非易失性存储器和 LPDDR4 存储器等功能丰富的元件,无需扩展板即可评估 RZ/N2H 的各种功能。

此外,通过扩展逆变器板,还可以实现多轴电机控制。

特性

  • 板载 RZ/N2H MPU 576 引脚 (R9A09G087M44GBG)
  • 具备千兆以太网 PHY、非易失性存储器(QSPI 闪存、Octa 闪存、eMMC)和 DDR 等功能丰富的元件,可充分评估目标 MPU 的功能
  • 微型 SD 卡插槽、SD 卡插槽和 PCIe 连接器
  • Pmod™/Grove®/QWIIC®/mikroBUS™ 等通用接口
  • 通过引脚接口,用户可以自由组合自有硬件系统,对 RZ/N2H 进行评测。
  • 搭载仿真器电路,只需连接 USB 线即可启动程序调试:附带三根 USB 线用于供电(Type C,15V)、板载仿真器连接(Micro B)和端子调试(Mini B)。
    • *请自行准备 USB PD 电源(45W = 15V-3A 或更高)。
  • 瑞萨的 IDE e² studio 和 FSP 可用于 RZ/N2

应用
