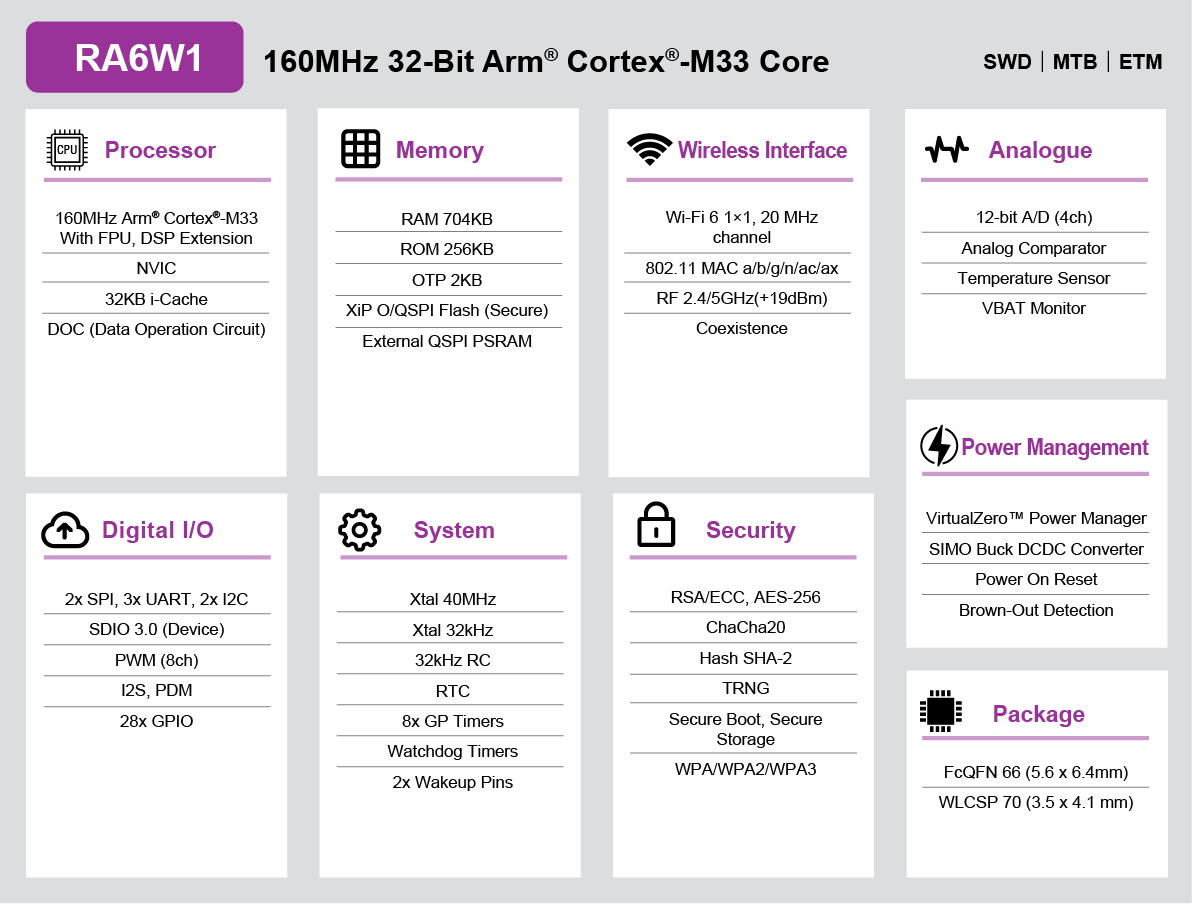

特性
- Arm® Cortex®-M33：160MHz
- 704KB SRAM
- Wi-Fi 6，802.11a/b/g/n/ac/ax 2.4/5 GHz，1x1，20MHz，MCS9 115Mbps，OFDMA，TWT
- WPA/WPA2-企业版/个人版、WPA2 SI、WPA3 SAE 和 OWE
- O/QSPI Flash 控制器 (XiP)
- QSPI PSRAM 控制器
- 2x SPI, 3x UART, 2x I2C, SDIO 3.0（设备）
- 12 位 ADC，I2S，PDM，PWM
- TRNG
- 多达 28 个 GPIO
- 加密：AES、DES/3DES、CHACHA、SHA1/224/256、RSA、DH、ECC
- 封装：FCQFN：66 引脚，5.6mm × 6.4mm，0.4mm 间距，WLCSP：70 引脚，3.47mm x 4.06mm，0.424mm 间距
- 工作温度范围：-40°C 至 85°C
描述
RA6W1 是一款高度集成、超低功耗的 Wi-Fi MCU，集成了 Arm® Cortex®-M33 系统处理器、支持双频段的 802.11a/b/g/n/ax Wi-Fi 子系统、片上存储器、灵活的外设接口以及先进的电源管理功能。 这为需要 Wi-Fi 网络连接的复杂低功耗 IoT 应用提供了一套独立的单芯片解决方案。 通过动态关闭未使用的 MCU 模块，RA6W1 实现了超低功耗运行，使其在未进行数据收发时能够将功耗降至近乎零的水平 如此低功耗的运行方式，可根据具体应用将电池续航时间延长至一年甚至更长。 RA6W1 面向物联网（IoT）应用而设计，非常适用于智能门锁、恒温器、各类传感器、宠物追踪器、资产追踪器、喷灌系统、联网照明、智能家居、家用电器、可视门铃、可穿戴设备以及其他 IoT 装置。
产品参数
| 属性 | 值 |
|---|---|
| Main CPU | Arm Cortex-M33 |
| Program Memory (KB) | 0 |
| RAM (KB) | 704 |
| Carrier Type | Reel, Tape & Reel |
| Supply Voltage (V) | 1.62 - 3.6 |
| I/O Ports | 28 |
| DRAM I/F | No |
| Temp. Range (°C) | 0 to 70°C, Ta = -40 to +85 |
| Operating Freq (Max) (MHz) | 160 |
| Ethernet speed | No |
| EtherCat (ch) (#) | 0 |
| USB FS (host ch/device ch) | ( 0 / 0 ) |
| USB HS (host ch/device ch) | ( 0 / 0 ) |
| USB SS (host ch/device ch) | ( 0 / 0 ) |
| SCI or UART (ch) | 3 |
| SPI (ch) | 2 |
| I2C (#) | 2 |
| CAN (ch) | 0 |
| CAN-FD (ch) | 0 |
| Wireless | Wi-Fi 4 2.4GHz, Wi-Fi 6 2.4/5GHz, Wi-Fi 6 2.4GHz |
| SDHI (ch) | 0 |
| High Resolution Output Timer | No |
| PWM Output (pin#) | 8 |
| 32-Bit Timer (ch) | 1 |
| 16-Bit Timer (ch) (#) | 0 |
| Standby operable timer | Yes |
| Asynchronous General Purpose Timer / Interval Timer (ch) | 0 |
| 16-Bit A/D Converter (ch) | 0 |
| 14-Bit A/D Converter (ch) | 0 |
| 12-Bit A/D Converter (ch) | 4 |
| 24-Bit Sigma-Delta A/D Converter (ch) | 0 |
| 12-Bit D/A Converter (ch) | 0 |
| 8-Bit D/A Converter (ch) | 0 |
| Capacitive Touch Sensing Unit (ch) | 0 |
| Image Codec | No |
| Segment LCD Controller | No |
| Security & Encryption | 128bit Unique ID, AES 128/192/256, ChaCha20, ECC/RSA-4K, HMAC, SHA224/256), TRNG, DLM |
产品对比
应用方框图
 | 自动宠物门与追踪系统 带标签系统的智能宠物门，可通过近距离检测技术实现宠物自动进出与走失追踪功能。 |
 | 通用型蓝牙低功耗到达角定位器，用于资产定位追踪 ATLAS 系统通过灵活的功能和连接性，能够实时、高精度地跟踪定位数千种资产。 |
 | 支持 Matter 的传感器模块，配备 Wi-Fi 和蓝牙 支持 Matter 的 Wi-Fi 多功能传感器，兼具互操作性、电池/太阳能供电与多传感器支持。 |
 | 适用于低功耗蓝牙网状网络的网络网关 网关设计采用双核 MPU、低功耗蓝牙 Mesh、Wi-Fi、本地/云存储、警报和安全通信。 |
 | 智能多合一高压锅 智能高压锅提供分步指导、Wi-Fi 更新、精确烹饪和能源效率。 |
 | 便携式 Wi-Fi 控制 RGBW 照明 便携式 RGBW 照明系统，带 Wi-Fi 控制、USB-C 电源，安装简便且灵活。 |
其他应用
- 智能家居电器
- 智能家居
- 家庭自动化
- 可穿戴设备
- 门禁控制
- 智能传感器
- 互联农业
- IP 摄像机
- 智能医疗
- 工业传感器
