特性
- VDSS = 150V
- 标准栅极驱动电压：VGS(th) = 2.2~3.7V
- 超低导通电阻：RDS(on) = 3.4mΩ（最大值）
- ID = 200A
- 低输入电容
- 低热阻

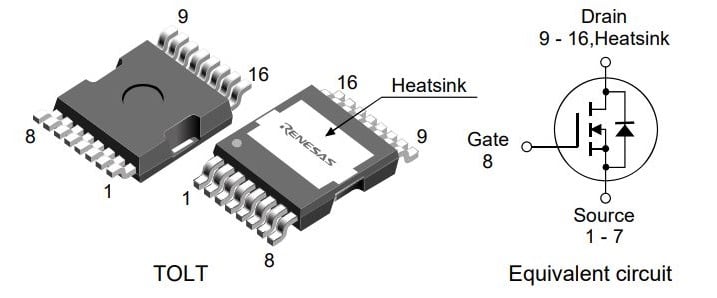

- 封装：TOLT
- 100% 通过雪崩测试
- 无铅电镀：符合 RoHS 标准
- MSL1(依据IPC/JEDEC J-STD-020)
描述
RBE034N15R1SZPW N 沟道功率 MOSFET 采用 REXFET-1 分离栅技术，提供 TOLT 封装。TOLT 封装采用顶部散热设计，实现超紧凑结构与卓越的散热性能。
瑞萨电子的 REXFET-1 分离栅技术非常适合需要低 RDS(on) 和重视开关性能的场景，是大功率和高频应用的理想选择。
产品参数
| 属性 | 值 |
|---|---|
| Qualification Level | Industrial |
| Nch/Pch | Nch |
| Channels (#) | 1 |
| Standard Pkg. Type | TOLT |
| Simulation Model Available | Yes |
| VDSS (Max) (V) | 150 |
| ID (A) | 200 |
| RDS (ON) (Max) @10V or 8V (mohm) | 3.4 |
| RDS (ON) (Typical) @ 10V / 8V (mohm) | 2.8 |
| Pch (W) | 366 |
| Vgs (off) (Max) (V) | 3.7 |
| VGSS (V) | 20 |
| Ciss (Typical) (pF) | 6200 |
| Qg typ (nC) | 86 |
| Mounting Type | Surface Mount |
| Function | Power MOSFETs |
封装选项
| Pkg. Type | Lead Count (#) |
|---|---|
| TOLT | 16 |
应用方框图
|
电动自行车系统
集成先进微控制器、电源和 BMS 器件的完整电动自行车系统，可延长续航里程并提升操控性能。
|
其他应用
- 电机控制
- 能源基础设施
- 工业自动化
- DC/DC 电源转换
- 电动工具
- 机器人
