特性
- 降压转换器
- 4.5V 至 72V 输入电压
- 可调输出电压范围：1.25V 至 VIN×Dmax
- 500mA 输出负载能力
- 0.6Ω 高压侧 MOSEFT rDS(ON)
- 固定开关频率：350kHz（CCM 操作）
- DCM 操作中的脉冲跳跃模式
- 通过外部组件实现 6V 待机功能
- 高压侧 OCP、UVP、UVLO、OTP 故障保护
- 5V LDO稳压器
- 6V 至 12V 输入电压
- 固定输出电压 5V
- 100mA输出负载能力
- 电流限制折返功能
- 3.3V LDO 稳压器
- 4.5V 至 12V 输入电压
- 固定输出电压 3.3V
- 50mA 输出负载能力
- 电流限制折返功能
- SOIC8-E 封装

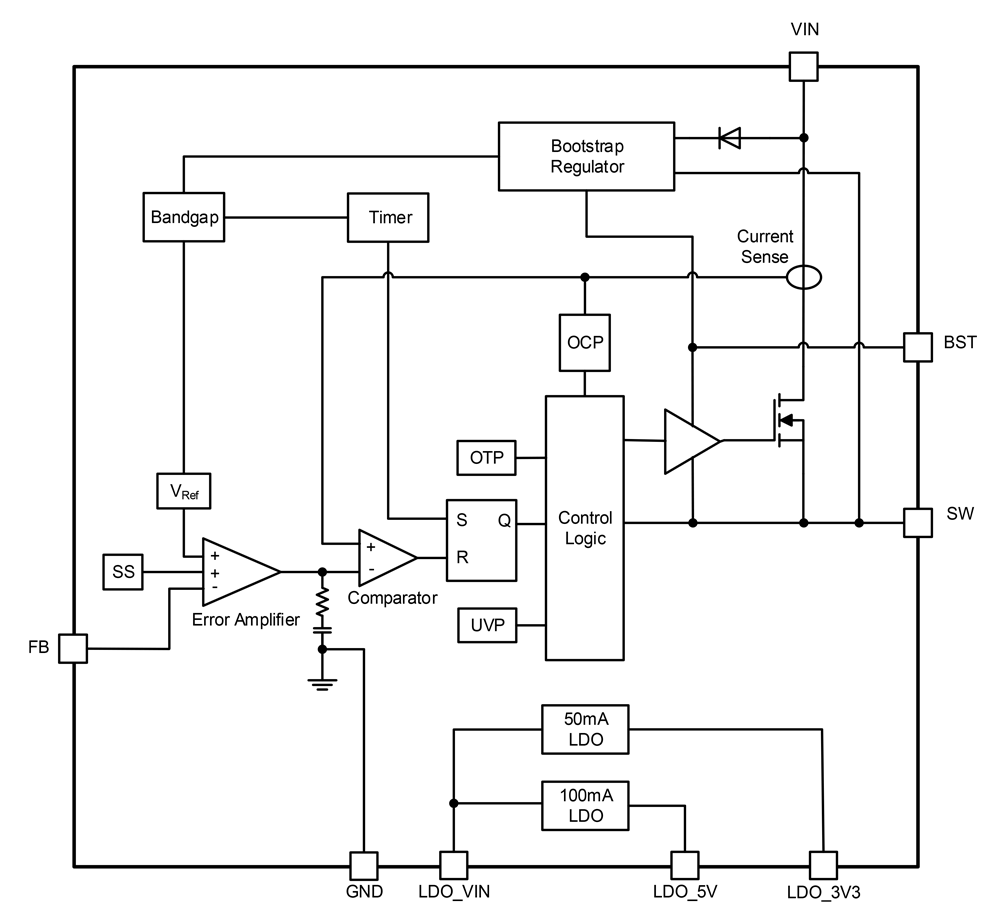

描述
RAA212831 是一款三路输出稳压器，结合了一个 4.5V 至 72V 输入、0.5A 降压稳压器和两个低压差线性稳压器（LDO）输出。 降压稳压器在连续导通模式（CCM）下具有 350kHz 的固定开关频率，当进入断续导通模式（DCM）时，在较轻负载下以脉冲跳跃模式运行。 两个 LDO 的输入电压为 12V（或更低）。 LDO 的额定输出电流为 100mA 和 50mA。 降压稳压器输出可设置为 1.25V 至 VIN×Dmax。 LDO 可支持 6V 至 12V 的输入电压范围，输出电压固定为 3.3V 和 5V。 该 IC 旨在提供一种小型且高度集成的电源管理解决方案。 其集成的降压稳压器和 LDO 输出最大限度地减少了系统组件数量。
产品参数
| 属性 | 值 |
|---|---|
| Topology [Rail 1] | Buck |
| Outputs (#) | 3 |
| Input Voltage (Min) [Rail 1] (V) | 4.5 |
| Input Voltage (Max) [Rail 1] (V) | 72 - 72 |
| Output Voltage (Min) [Rail 1] (V) | 1.25 |
| Output Voltage (Max) [Rail 1] (V) | 65 |
| Output Current (Max) [Rail 1] (A) | 0.5 |
| Switching Frequency Range (Typical) (kHz) | 350 - 350 |
| Control Type | Current Mode |
| Peak Efficiency (%) | 91 |
| IQ [Rail 1] (µA) | 325 |
| SYNCH Capability | No |
| Qualification Level | Standard |
| Temp. Range (°C) | -40 to +125°C |
封装选项
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) | Pitch (mm) |
|---|---|---|---|
| SOICN-EP | 4.9 x 3.9 x 1.40 | 8 | 1.3 |
应用方框图
|
电锯系统
配有 FOC 的电锯系统具备出色的扭矩、可靠性和效率，可加快上市速度。
|
|
住宅 AFCI 跳闸断路器
带有 Wi-Fi 和 AI 功能的 AFCI 跳闸断路器系统通过检测电弧防止火灾发生。
|
|
用于低压电池组的主动电池平衡模块
使用这款用于低压电池组的主动电池平衡模块延长电池寿命并减少发热。
|
|
带 BMS 的纯正弦波家用逆变器
高性能正弦波家用逆变器系统可提供稳定的电力、降低成本并确保灵活性。
|
其他应用
- 电动自行车电源管理
- 电机驱动控制板电源
