特性

  • 单输出降压-升压转换器
  • 130nA 输入静态电流
  • 96% 峰值效率 (VIN = 3.6V; VOUT = 3.3V)
  • 输出电流:高达 400mA (VIN > 2.5V,VOUT = 3.3V)
  • 输入电压范围:1.8V 至 5.5V,支持单节锂离子电池、2 节或 3 节 1.5V AA/AA 电池
  • 输出电压范围:1.8V 至 5.0V
  • 可选输入电流限制
  • 具有可设置斜率控制的动态电压调节 (DVS)
  • 可选强制旁路省电模式
  • PWM/PFM 和降压/升压,无缝转换
  • 超声波模式,用于抑制可闻噪声
  • I2C 控制和电压可调,具有标准、快速和高速模式
  • 10 引脚 DFN 封装
  • 无铅(符合RoHS)

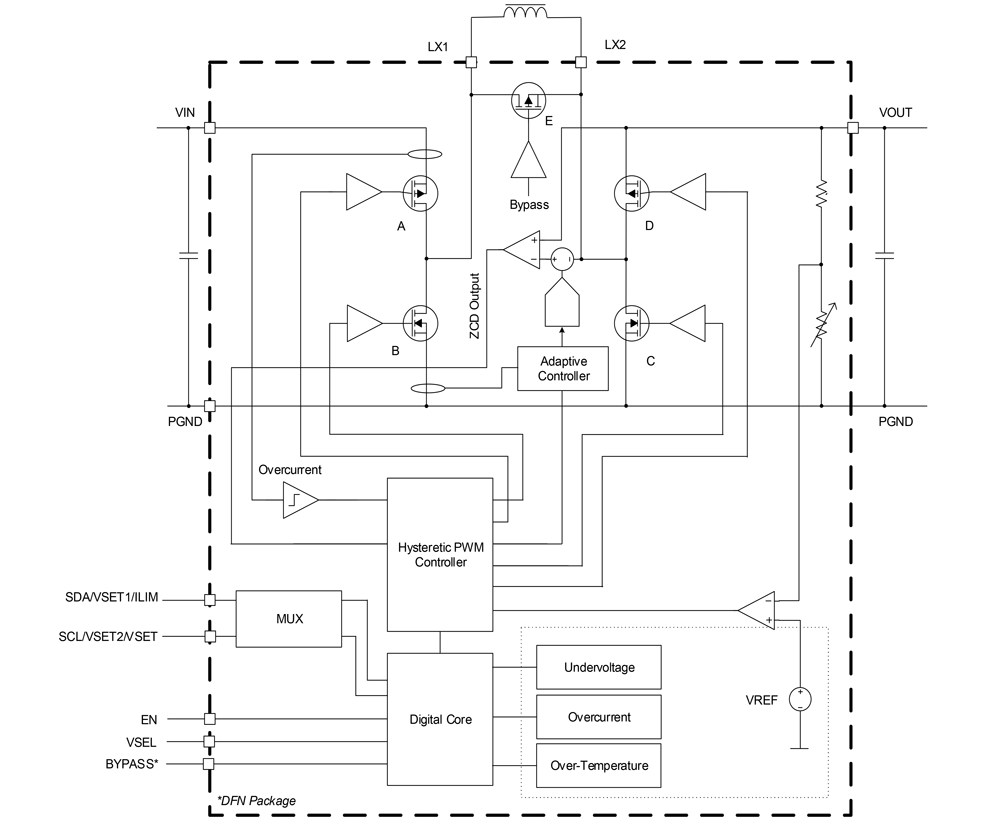

描述

RAA236100 是一款高效、集成的同步降压-升压稳压器。 它在正常调节模式下具有 130nA 的超低输入静态电流,禁用时小于 22nA。 它可以编程为强制旁路模式,其中电流消耗为 105nA,非常适合在不需要电压调节时省电。 此模式可通过 I2C 接口总线访问,以便快速进入和退出。 该器件支持 1.8V 至 5.5V 的输入电压,专为独立应用而设计,在上电复位 (POR) 时提供各种默认输出电压选项。 POR 之后,可以使用 I2C 接口总线独立调节输出电压。

该器件提供高达 400mA 的输出电流 (当 VIN > 2.5V 时),并具有引脚控制的动态电压调节 (DVS) 和可编程转换速率选项。 I2C 接口允许以 50mV 的步长调整输出电压。 它只需要一个 0603 尺寸的电感器和两个外部电容器来提供满载支持。 RAA236100采用 2.5mm × 2.5mm 10 引脚 DFN 封装,间距为 0.5mm,额定工作环境温度范围为 -40 °C 至 +85 °C。

产品参数

属性
Topology [Rail 1] Buck-Boost
Outputs (#) 1
Input Voltage (Min) [Rail 1] (V) 1.8
Input Voltage (Max) [Rail 1] (V) -
Output Voltage (Min) [Rail 1] (V) 1.8
Output Voltage (Max) [Rail 1] (V) 5
Output Current (Max) [Rail 1] (A) 0.4
IQ [Rail 1] (µA) 0.1
Switching Frequency Range (Typical) (kHz) -
Control Type Hystertic PWM control
POR No
SYNCH Capability No
Peak Efficiency (%) 96
BOM Total Footprint (mm2) 6.25
Qualification Level Standard

封装选项

Pkg. Type Pkg. Dimensions (mm) Lead Count (#) Pitch (mm)
DFN 2.5 x 2.5 x 0.85 10 0.5

应用方框图

LoRa and Bluetooth Low Energy Sensor Node Block Diagram
LoRa 和低功耗蓝牙传感器节点
可定制的 LoRa 和蓝牙 LE 传感器节点,用于远距离数据传输和本地监控。
Ki Wireless Power Receiver System (Rx) Block Diagram
Ki 无线电源接收器系统(Rx)
具有 NFC、智能控制和可扩展设计的高效 Ki 无线电源接收器系统(Rx)。
Thermometer with Wireless Sensor Block Diagram
智能烧烤温度计
智能烧烤温度计提供实时温度监测和无线连接功能,可更安全、更完美地烹制美食。
Single Antenna Proximity and Tracking Tag Block Diagram
低功耗蓝牙标签,用于近程和资产定位追踪
超精确、超低功耗蓝牙 LE 资产定位追踪器标签
Insulin pump interactive block diagram features a precise motor control, closed loop system with a CGM sensor, NFC and Bluetooth LE connectivity.
胰岛素泵
胰岛素泵集成了 CGM,可实现自动、精准的胰岛素输送,从而更好地控制血糖。
Interactive block diagram of the Matter-ready multi-sensor with Wi-Fi and Bluetooth connectivity.
支持 Matter 的传感器模块,配备 Wi-Fi 和蓝牙
支持 Matter 的 Wi-Fi 多功能传感器,兼具互操作性、电池/太阳能供电与多传感器支持。
Smart Water Shutdown Valve Block Diagram
智能关水阀
智能断水系统通过自动关闭、智能警报和太阳能操作防止水溢出损害。
Smart Water Leakage Sensor Block Diagram
智能漏水传感器
智能漏水传感器可以检测泄露现象,触发截止阀,并通过 Wi-Fi 和蓝牙发出提醒。

其他应用

  • 智能手表和腕带设备
  • 无线耳机
  • 物联网(IoT)设备
  • 水表、气表和油表
  • 能量采集
