特性
- VDSS = 100V
- 标准栅极驱动电压：VGS(th) = 2.0~4.0V
- 低导通电阻：RDS(on) = 21mΩ（最大值）
- ID = 20A
- 低输入电容
- 低热阻

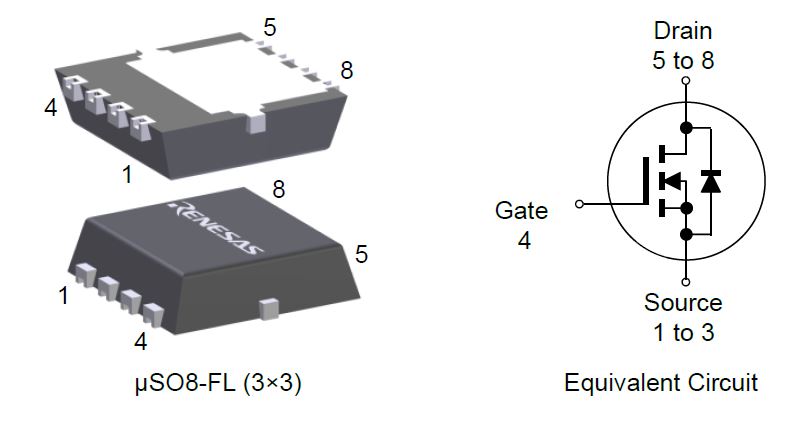

- 封装：μSO8-FL (3x3)
- 100% 通过雪崩测试
- 符合 AEC-Q101 标准
- 支持PPAP(生产件批准程序)
- 无铅电镀：符合 RoHS 标准
- MSL1（依据 IPC/JEDEC J-STD-020）
描述
RBA20N10EANS-5UA21 N 沟道功率 MOSFET 采用 REXFET-1 分离栅技术，提供 μSO8-FL(3x3) 封装。相较于传统DPAK，超紧凑封装尺寸减少约90%，有助于节省电路板空间并提升设计灵活性。此外，其采用可润湿侧翼引脚，提供卓越的可焊性并支持可靠的光学检测。
瑞萨电子的 REXFET-1 分离栅技术非常适合需要低 RDS(on) 和重视开关能力的场景，是大功率和高频应用的理想选择。
产品参数
| 属性 | 值 |
|---|---|
| Qualification Level | Automotive |
| Nch/Pch | Nch |
| Channels (#) | 1 |
| Standard Pkg. Type | μSO8-FL |
| VDSS (Max) (V) | 100 |
| ID (A) | 20 |
| RDS (ON) (Max) @10V or 8V (mohm) | 21 |
| RDS (ON) (Typical) @ 10V / 8V (mohm) | 18.1 |
| Pch (W) | 37 |
| Vgs (off) (Max) (V) | 4 |
| VGSS (V) | 20 |
| Ciss (Typical) (pF) | 930 |
| Qg typ (nC) | 16 |
| Mounting Type | Surface Mount |
| Function | Power MOSFETs |
封装选项
| Pkg. Type | Lead Count (#) |
|---|---|
| μSO8-FL | 8 |
应用方框图
|
12V/48V 电车/混动电车系统双向 DC/DC 转换器
高效率双向 DC/DC 转换器，非常适合 12V/48V 的电车和混动电车的系统。
|
其他应用
- DC/DC 车载充电
- Zone ECUs
- 电机控制
- 电子保险丝
- 风扇
- 泵
- 摄像头/传感器电源
- 无线充电模块
- 热模块驱动
- 开关
- LED 照明
