概览
描述

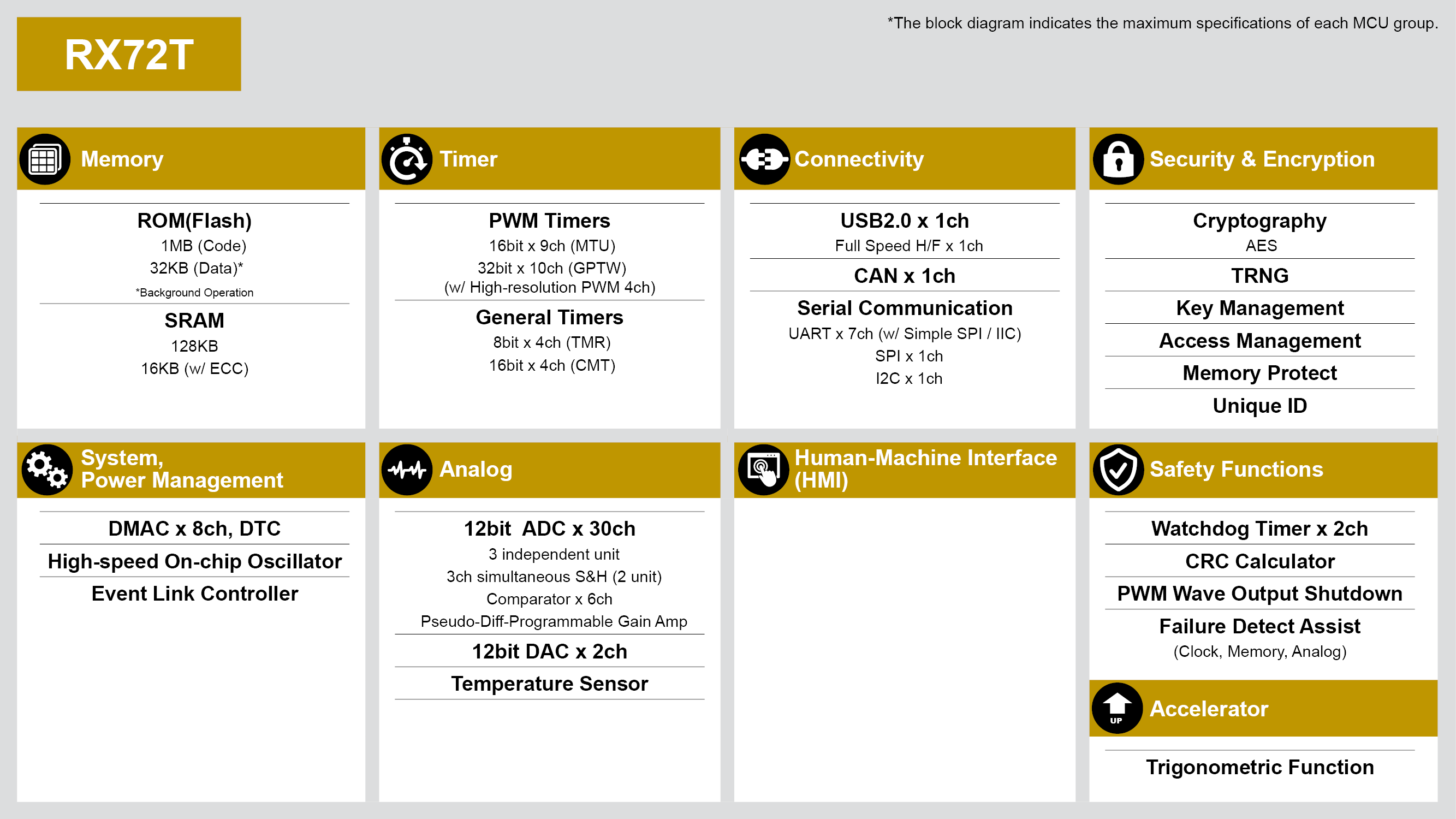

RX72T 系列微控制器是搭载RXv3第三代RX CPU内核的产品，是电机控制应用的最佳选择。 RX72T系列可通过最大200 MHz工作频率的CPU内核和电机控制外设，能同时控制多达四台电机。 内置的加密和安全特性还为变频控制应用提供了新的附加价值。
特性
- RXv3 内核 200 MHz (5.8 CoreMark/MHz)
- 2.7 至 5.5 V
- 工作温度 -40 至 105 °C
- 程序闪存最高 1 MB，SRAM 最高 128 KB
- 专用加速器
- RXv3寄存器批量保存
- 三角函数计算器
- 模拟增强
- 12 位 A/D 转换器 x 30通道， 3 单元；12 位 D/A 转换器 x 2 通道
- 6 通道比较器, 6 通道伪差分 PGA
- 200 MHz PWM
- 可支持3种模式切换: 4 通道 3 相互补，2 通道 5 相互补，10 通道单相互补
- 4 通道高分辨率 PWM，实现最小时间调节 195 ps
- 可信安全 IP Lite (AES/TRNG)
产品对比
应用
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| RI600PX Real-time OS for RX Family μITRON4.0/PX Specification real-time OS for RX Family [Required IDE : CS+] * RI600PX is not generally promoted to U.S. and European customers. Customers in U.S. and Europe who are interested in RI600PX are requested to contact our regional marketing departments for details.
|
ITRON OS | 瑞萨电子 |
| RI600V4 Real-time OS for RX Family μITRON4.0 Specification real-time OS for RX Family [Required IDE : e2 studio, CS+] * RI600V4 is not generally promoted to U.S. and European customers. Customers in U.S. and Europe who are interested in RI600V4 are requested to contact our regional marketing departments for details.
|
ITRON OS | 瑞萨电子 |
| Trusted Secure IP Driver Trusted Secure IP driver software: this software supports AES with 128- and 256-bit keys), AES-GCM, AES-CMAC, and random number generation. Safely executes AES key management, secure updating of firmware, and secure booting at high speeds.
|
Security / Crypto | 瑞萨电子 |
| RX Driver Package Device driver set for the RX Family (including major middleware). Target devices : RX130, RX23W, RX231, RX24U, RX64M, RX65N, RX66T, RX71M, RX72M etc.
|
Software Package | 瑞萨电子 |
| C/C++ Compiler Package for RX Family [CC-RX] C/C++ Compiler Package for RX Family [IDE: CS+, e² studio, High-performance Embedded Workshop]
|
Compiler/Assembler | 瑞萨电子 |
| RX Family Renesas FreeRTOS FreeRTOS™ software platform for RX MCUs that makes it easy to create applications using FreeRTOS™ with Firmware Integration Technology (FIT).
|
FreeRTOS | 瑞萨电子 |
| SPI/QSPI Serial Flash Memory, QSPI Serial Phase Change Memory Driver Device Driver for SPI and QSPI Serial Flash Memory and QSPI Serial Phase Change Memory
|
Serial Memory | 瑞萨电子 |
| SPI Serial EEPROM Driver Device Drivers for SPI Bus Serial EEPROM R1EX25xxx Series and HN58X25xxx Series
|
Serial Memory | 瑞萨电子 |
| USB Drivers Device drivers for USB communication using USB interface with built-in microcomputer and USB ASSP
|
USB | 瑞萨电子 |
| E2 emulator [RTE0T00020KCE00000R] On-chip debugging emulator. Also available as a flash memory programmer. [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
|
Emulator | 瑞萨电子 |
| E20 emulator [R0E000200KCT00] On-chip debugging emulator. Also available as a flash memory programmer. For RX600 or RX700 Series MCU, trace functions and Real-time RAM monitor functions available. For MCUs other than RX600 or RX700, the available debugging function corresponds to that of E2 Emulator Lite. [Support MCU/MPU: RX, RL78, RH850, V850, 78K0R, 78K0, R8C]
|
Emulator | 瑞萨电子 |
| E2 emulator Lite [RTE0T0002LKCE00000R] On-chip debugging emulator. Also available as a flash memory programmer. [Support MCU/MPU: RA, RE, RL78, RX, RISC-V MCU]
|
Emulator | 瑞萨电子 |
| PG-FP6 Flash memory programmer [Programming software: Dedicated GUI-based software, the "FP6 Terminal"] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, Power Management, Renesas USB Power Delivery Family, ICs for Motor Driver/Actuator Driver, SuperH RISC engine, V850, 78K, R8C]
|
Programmer (Unit/SW) | 瑞萨电子 |
| Renesas Flash Programmer (Programming GUI) 闪存编程软件【支持 MCU/MPU 和设备：RA、RE、RX、RL78、RH850、RISC-V MCU Renesas Synergy、DA1453x、DA1459x、DA1469x、DA1470x、电源管理、Renesas USB Power Delivery 系列、电机驱动器/执行器驱动器 IC、V850、78K0R、78K0】
|
Programmer (Unit/SW) | 瑞萨电子 |
| CS+ 瑞萨电子集成开发环境（IDE）[支持 MCU/MPU：RH850、V850、RX、RL78、78K0R、78K0]
（注意：CS+ 通常不会向美国和欧洲客户推广。
（注意：要在 CS+ 上对 RL78/G23 和 RX 系列 MCU 使用智能配置器，请为每个 MCU 系列安装智能配置器，从“设计和支持”>“开发工具”>“智能配置器”下载）
|
IDE and Coding Tool | 瑞萨电子 |
| DSP Library for RX Family Software library that implements numeric operation function used in DSP with general purpose MCU
|
DSP / FFT | 瑞萨电子 |
| RX Smart Configurator RX Smart Configurator is a utility for combining software in ways that meet your needs. It simplifies the embedding of Renesas drivers in your systems through supports for importing middleware and drivers and configuring pins.
|
Solution Toolkit | 瑞萨电子 |
| Security Key Management Tool Key wrapping tool for key management systems using Renesas security IP. Enables secure installation and update of user application and device lifecycle management (DLM) keys.
|
Solution Toolkit | 瑞萨电子 |
| QE for Display: Development Assistance Tool for Display Applications This development assistance tool supports the development of embedded systems which use the LCD display functions of display controllers from Renesas. [Plugin for Renesas IDE "e² studio"] [Standalone Version] [Support MCU/MPU:RZ, RX, RA]
|
Solution Toolkit | 瑞萨电子 |
| e² studio - Information for the RX Family Eclipse-based Renesas integrated development environment (IDE).
|
IDE and Coding Tool | 瑞萨电子 |
| EZ-CUBE3 EZ-CUBE3（CYRCNEZCUBE03）是具有Flash存储器编程功能的片上调试仿真器，可以用于调试MCU程序或将程序烧写到MCU的内置Flash中。
|
Emulator | 瑞萨电子 |
| Renesas Motor Workbench Renesas Motor Workbench is a development support tool for debugging, analyzing, and tuning motor control programs.
|
Solution Toolkit | 瑞萨电子 |
| Renesas IAR Embedded Workbench Device-Support-Packages Renesas IAR Embedded Workbench Device-Support-Packages include all device-specific files to be used with the Embedded Workbench IDE.
|
IDE and Coding Tool | 瑞萨电子 |
| Crypto Library Robust encode library to ensure security for all types of system developments
|
Security / Crypto | 瑞萨电子 |
| Reality AI Utilities 用于 AI 开发和性能验证的往返工作流程，允许收集数据、优化模型并直接部署到 Renesas 硬件
|
Solution Toolkit | 瑞萨电子 |
| I²C Serial EEPROM Driver Device Drivers for I²C Bus Serial EEPROM R1EX24xxx Series, R1EV24xxx Series and HN58X24xxx Series
|
Serial Memory | 瑞萨电子 |
| JPEG Encode/Decode Software Library for RX Family JPEG Encode/Decode Software Library that comprises the JPEG Decoder and the JPEG Encoder
|
Imaging | 瑞萨电子 |
| SD Card Driver for RX Family SD Card Driver for RX Family (SDHI)
|
SD Card | 瑞萨电子 |
|
28 项目
|
||
样例程序
开发板与套件
入门
电机控制 CPU 卡
用户可以将电机控制 CPU 卡用于无刷直流（BLDC）电机评估系统。 通过 CPU 卡和评估系统，用户可以利用瑞萨电子提供的相应微控制器轻松评估电机控制。
该页面的 CPU 卡尚未确认是否符合 RoHS2 标准。
入门
Renesas Starter Kit for RX72T
The Renesas Starter Kit for RX72T is the perfect starter kit for developers who are new to the RX72T (Code Flash 1MB, Pin Count 144-pin). The kit includes an LCD display module and an on-chip debugging emulator. The integrated development environment is provided by Renesas Web, so you can start...
入门
Evaluation System for BLDC Motor
瑞萨电子提供的 BLDC 电机评估系统是一种低压永磁同步电机（无刷直流电机）解决方案，任何人都可以轻松评估电机。购买后，您可以从网站下载该软件并立即开始评估。
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
产品选项
当前筛选条件
支持
支持社区
-
RX72T寄存器详细说明
目前使用RX72T有几个关于寄存器的说明，还请帮忙确认，感谢！ 1.内核的10个特殊寄存器在中断流程中执行、操作顺序是如何 ...
2021年11月23日 -
RX72T CANOPEN协议站
请帮忙确认一下关于RX72T的问题： 1. 请支持一下RX移植好的CANOPEN协议栈代码； 2. MCU详细的启动流程，有没有文档guaid？ 谢谢！
2021年11月23日 -
RX72M 固件bin文件过大问题
想请问下，有没有办法裁剪掉E2生成的bin文件过大问题，因为升级使用的到这个文件，生成的bin文件都是4M大小。
2023年4月22日
常见问题
-
电机控制RX微控制器
... 和RX23T(40MHz)支持单电机控制, RX24T(80MHz)和RX24U (80MHz) 支持双电机控制, RX66T(160MHz)和 RX72T(200MHz)支持多电机和高精度控制。RX13T : https://www.renesas.com/products/microcontrollers-microprocessors ...
2021年3月15日 -
电机控制评估系统
我们提供"24V Motor Control Evaluation System for RX23T"。可搭配单独购买的多种选件板（CPU卡），对RX多种型号的微控制器进行电机控制评估。"24V Motor Control Evaluation System ...
2021年3月12日 -
电机控制样例程序
提供用于无传感器矢量控制，编码器矢量控制，霍尔120度传导控制和无传感器120度传导控制的样例程序和应用笔记。有关 ...
2021年3月15日
视频和培训
本视频介绍用于逆变器控制的 RX-T 系列的产品特性
https://www.renesas.com/rx-motor-control
