概览

描述

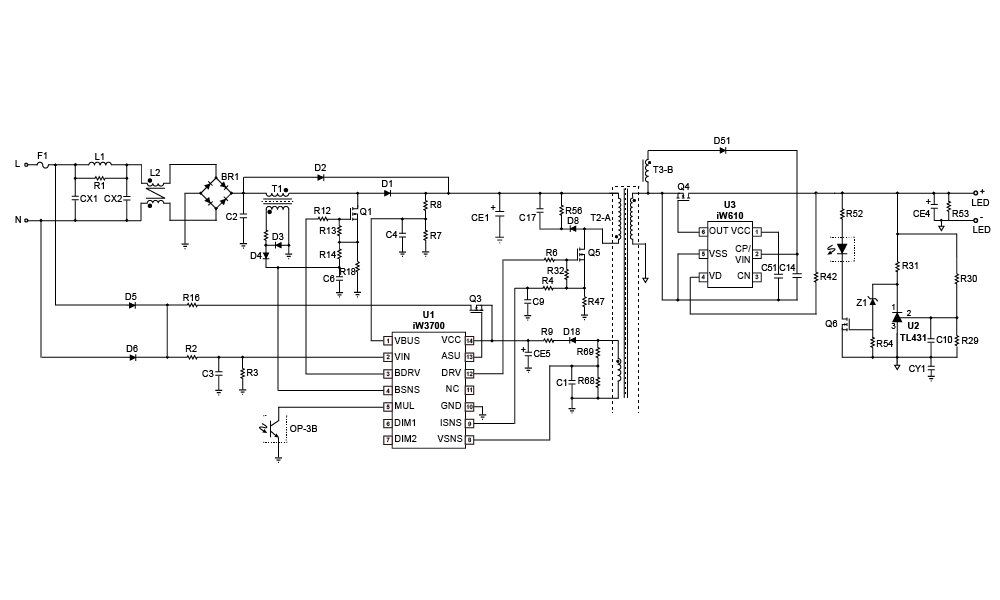

iW610 数字同步整流控制器适用于所有瑞萨电子 AC/DC 转换器和任何反激式转换器拓扑,包括在 DCM 和 CCM 模式下运行的准谐振 (QR)、 零电压开关 (ZVS) 和有源钳位反激式 (ACF)。 iW610 还可与谐振 LLC 转换器配合使用。 该装置可在低侧或高侧配置下运行,无需外部辅助绕组。 可灵活配置整流器和磁性元件,用于反激式设计,并且不会在高侧配置中使用时增加成本。

iW610 可以在 MOSFET 整流器的高压漏极上感应高达 140V 的电压,从而实现高达 28V 的输出电压范围,并且无需任何外部箝位电路。

特性

  • 针对多种反激式拓扑进行了优化,包括 QR、ZVS、ACF,并支持 CCM 和 DCM 模式
  • 支持谐振 LLC 转换器
  • 高侧配置,无辅助绕组
    • 专属VVCC充电拓扑
  • 支持低侧配置
  • 宽输出电压范围:3V 至 28V
  • 无损VDS传感电路和驱动控制
  • 小型6引脚SOT23封装
