特性
- 具有两种不同 UVLO（欠压锁定）特性的产品组合
- RV1S9291A：VUVLO = 最大 9.6V
- RV1S9292A：VUVLO = 最大 13.4V
- 体积小，爬电距离长（8.2mm， LSSO5 封装）
- 峰值输出电流（最大 4A）
- 高速开关（tPLH、tPHL = 最大 95ns）
- 脉宽失真（|tPHL - tPLH| = 最大 35ns）
- 高共模瞬态抗扰度（|CMH|、|CML| = 最小 100kV/μs）
- 工作环境温度（最高 125℃）
- 高隔离电压（BV = 5000 Vr.m.s.）
- 压纹胶带产品
- RV1S9291ACCSP-10Yx#KC0：3500 件/卷
- RV1S9292ACCSP-10Yx#KC0：3500 件/卷
- 无铅产品
- 安全标准
- UL：UL1577，双重保护
- cUL：CSA Component Acceptance Service Notice No.5A
- VDE：DIN EN IEC 60747-5-5、DIN EN IEC 62368-1，增强绝缘（可选）
描述

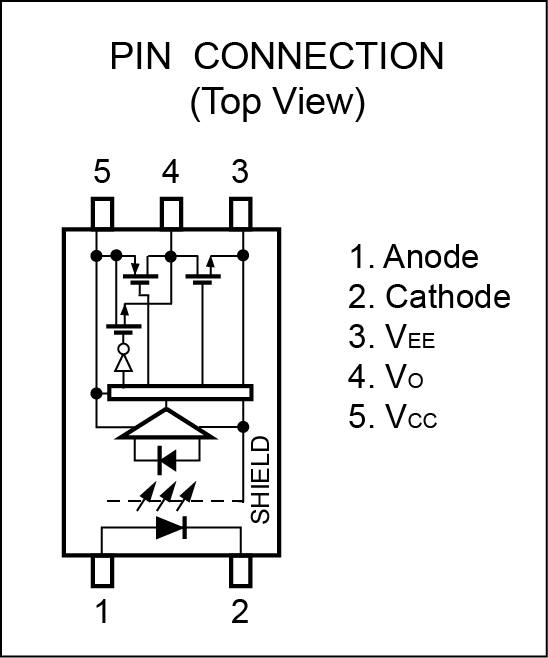

RV1S9291A 和 RV1S9292A 为光电耦合隔离器，在输入侧集成了一个 AlGaAs LED，在输出侧将一个光电二极管、一个信号处理电路和功率 MOSFET 集成在单个芯片中。 这些器件专为高共模瞬态抗扰度（CMTI）、高速开关以及在高达 TA = 125 °C 高温环境下可靠运行而设计。 它们适合用于驱动 IGBT、GaN FET、SiC FET 和硅功率 MOSFET 栅极驱动器。
产品参数
| 属性 | 值 |
|---|---|
| Channels (#) | 1 |
| Peak Output Current IPK (A) | 4 |
| Supply Voltage (V) | 15 - 30 |
| Isolation Voltage (Vrms) | 5000 |
| DC IFLH max. (mA) | 6 |
| SW tPLH, tPHL max. (ns) | 95 |
| SW PDD max. (ns) | 35 |
| CMTI min. (kV/µs) | 100 |
| UVLO | Yes |
| CLAMP | No |
| Desat | No |
| Creepage Distance (mm) | 8.2 |
| Safety Standard UL (UL1577) | Approved |
| Safety Standard VDE (EN IEC 60747-5-5) | Approved |
封装选项
| Pkg. Type | Lead Count (#) |
|---|---|
| LSSO5 | 5 |
产品对比
| RV1S9292A | RV1S9291A | |
| Channels (#) | 1 | 1 |
| Isolation Voltage (Vrms) | 5000 | 5000 |
| Supply Voltage | 15 - 30 | 10 - 30 |
| CMTI min. (kV/µs) | 100 | 100 |
| VCC-VEE (Max) (V) | 35 | 35 |
应用方框图
 | 具备工业网络和功能性安全支持的电机控制系统 该电机控制系统集成了 MPU 和 MCU，可实现高效的工业电机控制和联网。 |
