概览
描述
HIP4086 和 HIP4086A（亦称 HIP4086/A）是三相 N 沟道 MOSFET 驱动器。 这两款器件均专门用于 PWM 电机控制。 这些驱动器具有灵活的输入协议，用于驱动所有可能的开关组合。 对于开关磁阻应用，用户甚至可以覆盖击穿保护功能。 HIP4086/A 的可编程死区时间范围较宽（0.5μs 至 4.5μs），因此非常适合电机驱动器通常使用的低频（最高 100kHz）。 HIP4086 和 HIP4086A 的唯一区别是 HIP4086A 禁用了内置电荷泵。 该功能非常有利于需要安静 EMI 性能的应用（电荷泵工作频率为 10MHz）。 HIP4086 的优势在于内置的电荷泵可以无限延长高端驱动器的导通时间。 为确保高端驱动器启动电容器在开启前充满电，在首次应用 VDD 时会激活一个可编程启动刷新脉冲。 激活时，刷新脉冲会打开所有三个低端桥式场效应晶体管，同时关闭三个高端桥式场效应晶体管，以便为高端启动电容器充电。 刷新脉冲清除后，开始正常运行。 HIP4086/A 的另一个实用功能是可编程欠压设定点。 设定点范围从 6.6V 至 8.5V 不等。

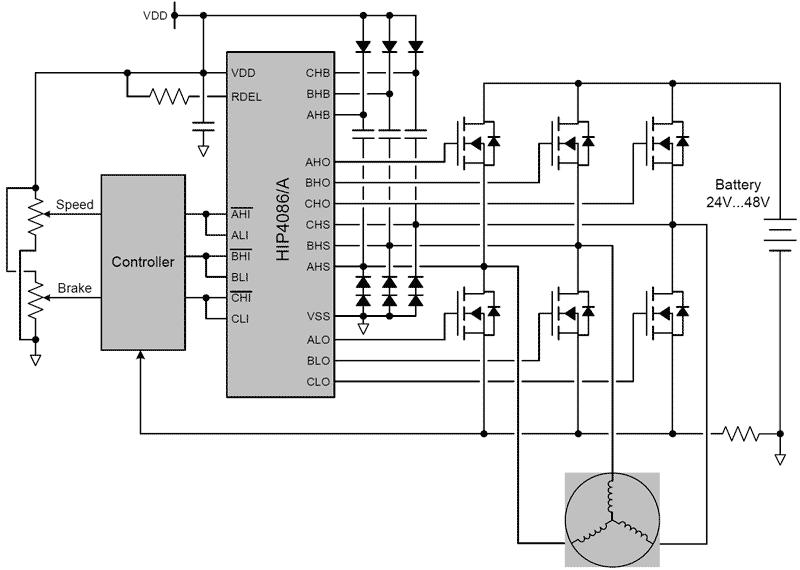

特性
- 在三相桥配置中独立驱动 6 个 N 沟道 MOSFET
- 自举电源最高电压可达 95VDC，偏置电源电压为 7V 至 15V
- 1.25A 峰值关断电流
- 用户可编程死区时间（0.5μs 至 4.5μs）
- 自举和可选电荷泵可保持高端驱动器偏置电压。
- 可编程自举刷新时间
- 驱动 1000pF 负载，典型上升时间为 20ns，下降时间为 10ns
- 可编程欠压设定点
产品对比
应用
设计和开发
软件与工具
开发板与套件
演示
3-Phase MOSFET Driver for BLDC Motors Demonstration Board
The HIP4086DEMO1Z is a general purpose 3-phase BLDC motor drive with a microprocessor based controller. It demonstrates the HIP4086 80V, 500mA, 3-phase MOSFET driver IC.
Hall effect shaft position sensors are used to control the switching sequence of the three 1/2 bridge outputs. The bridge...
Recommended Documents:
入门
Motor Control Evaluation System for RA Family - RA6T1 Group
适用于RA家族RA6T1系列的电机控制评估系统是一款低电压永磁同步电机（无刷直流电机）解决方案，使得任何人轻松进行电机控制评估。 使用可从瑞萨电子网站上下载的硬件和软件套件，立刻进行电机控制评估。
