特性
- VDSS = 80V
- 标准栅极驱动电压: VGS（th） = 2.0V 至 4.0V
- 超低导通电阻：RDS（on） = 5.6mΩ (最大值)
- ID = 90A
- 低输入电容
- 低热阻
- 符合 AEC-Q101 标准
- 支持PPAP(生产件批准程序)
- 无铅电镀：符合 RoHS 标准
- MSL1（依据IPC/JEDEC J-STD-020）
描述

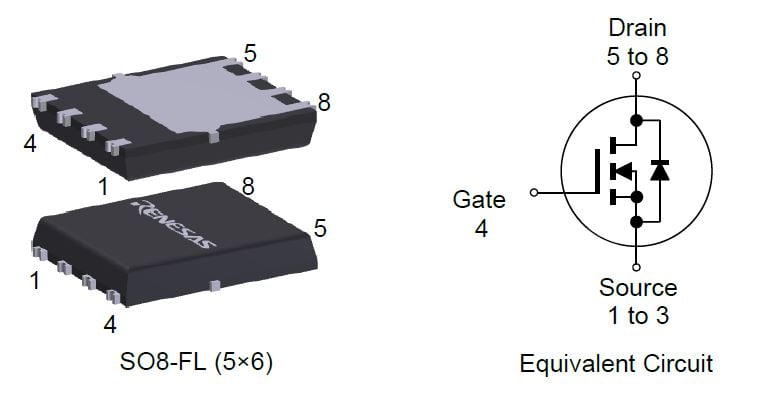

RBA90N08EANS-4UA06 N 沟道功率 MOSFET 采用 REXFET-1 分离栅技术, 提供 SO8-FL (5x6) 封装。 SO8-FL(5x6) 封装采用超紧凑无引脚设计和可润湿侧翼结构，可增强热性能和可靠性并提高组装的便利性。
瑞萨电子的 REXFET-1 分离栅技术非常适合需要低 RDS(on) 和重视开关能力的场景，是大功率和高频应用的理想选择。
产品参数
| 属性 | 值 |
|---|---|
| Qualification Level | Automotive |
| Nch/Pch | Nch |
| Channels (#) | 1 |
| Standard Pkg. Type | SO8-FL 5x6 BSC |
| VDSS (Max) (V) | 80 |
| ID (A) | 90 |
| RDS (ON) (Max) @10V or 8V (mohm) | 5.6 |
| Pch (W) | 100 |
| Ciss (Typical) (pF) | 3100 |
| Qg typ (nC) | 47 |
| Series Name | REXFET-1 |
封装选项
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) |
|---|---|---|
| SO8-FL | 4.90 x 6.10 x 1.00 | 8 |
应用方框图
|
多合一电动汽车单元
可实现高效电机控制、充电和 DC/DC 转换的集成式多合一电动汽车电源系统。
|
其他应用
- DC/DC 车载充电
- Zone ECUs
- 电机控制
- 电池管理系统 (BMS)
- 风扇
- 泵
- 电动座椅
- 天窗
- 电动助力转向系统 (EPS)
- 电动驻车制动器 (EPB)
- 电动压缩机
- 开关
- LED照明
