特性
- VDSS = 80V
- 标准栅极驱动电压：VGS(th) = 2.0~4.0V
- 超低导通电阻：RDS(on) = 5.6mΩ（最大值）
- ID = 90A
- 低输入电容
- 低热阻

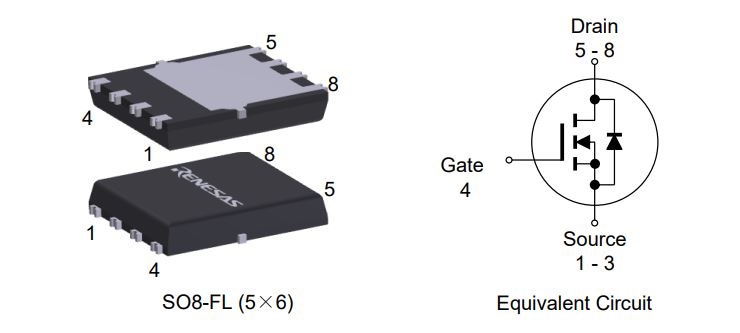

- 封装：SO8-FL (5x6)
- 100% 通过雪崩测试
- 无铅电镀：符合 RoHS 标准
- MSL1（依据IPC/JEDEC J-STD-020）
描述
RBE056N08R1SZN6 N 沟道功率 MOSFET 采用 REXFET-1 分离栅技术，提供 SO8-FL(5x6) 封装。SO8-FL(5x6) 封装采用超紧凑无引脚设计和可润湿侧翼结构，可增强热性能和可靠性并提高组装的便利性。
瑞萨电子的 REXFET-1 分离栅技术非常适合需要低 RDS(on) 和重视开关性能的场景，是大功率和高频应用的理想选择。
产品参数
| 属性 | 值 |
|---|---|
| Qualification Level | Industrial |
| Nch/Pch | Nch |
| Channels (#) | 1 |
| Standard Pkg. Type | SO8-FL 5x6 BSC |
| Gate Level | Standard |
| VDSS (Max) (V) | 80 |
| ID (A) | 90 |
| RDS (ON) (Max) @10V (mohm) | 5.6 |
| Pch (W) | 100 |
| Ciss (Typical) (pF) | 2900 |
| Qg typ (nC) | 44 |
| Series Name | REXFET-1 |
封装选项
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) |
|---|---|---|
| SO8-FL | 5.15 x 6.10 x 1.00 | 8 |
产品对比
| RBE056N08R1SZN6 | RBA90N08EANS-4UA06 | RBE024N08R1SZN6 | RBE031N08R1SZN6 | |
| VDSS (Max) (V) | 80 | 80 | 80 | 80 |
| RDS (ON) (Max) @10V (mohm) | 5.6 | 5.6 | 2.4 | 3.1 |
| ID (A) | 90 | 90 | 175 | 140 |
| Standard Pkg. Type | SO8-FL 5x6 BSC | SO8-FL 5x6 BSC | SO8-FL 5x6 BSC | SO8-FL 5x6 BSC |
| Qualification Level | Industrial | Automotive | Industrial | Industrial |
应用方框图
 | 人形机器人电池管理系统 集成式人形机器人 BMS，可实现安全、实时的功率管理、保护及电池状态控制。 |
 | USB PD 充电器电池管理 高效 USB PD 充电器电池管理系统支持高达 240W 功率输出、多电池组管理及电量计量。 |
 | 配备以太网的 6 轴和 9 轴工业电机控制 高精度高能效的 6 轴和 9 轴电机控制，专为机器人和工业应用设计。 |
 | 扭矩控制系统 精密扭矩控制使用具有高精度 AFE 和可靠传感器的 MCU 确保产品质量。 |
 | 电动工具的多功能电机控制 MCU 驱动的电机控制可提高性能、简化设计并提高电动工具的效率。 |
其他应用
- 电机控制
- 能源基础设施
- 工业自动化
- DC/DC 电源转换
- 电动工具
- 机器人
