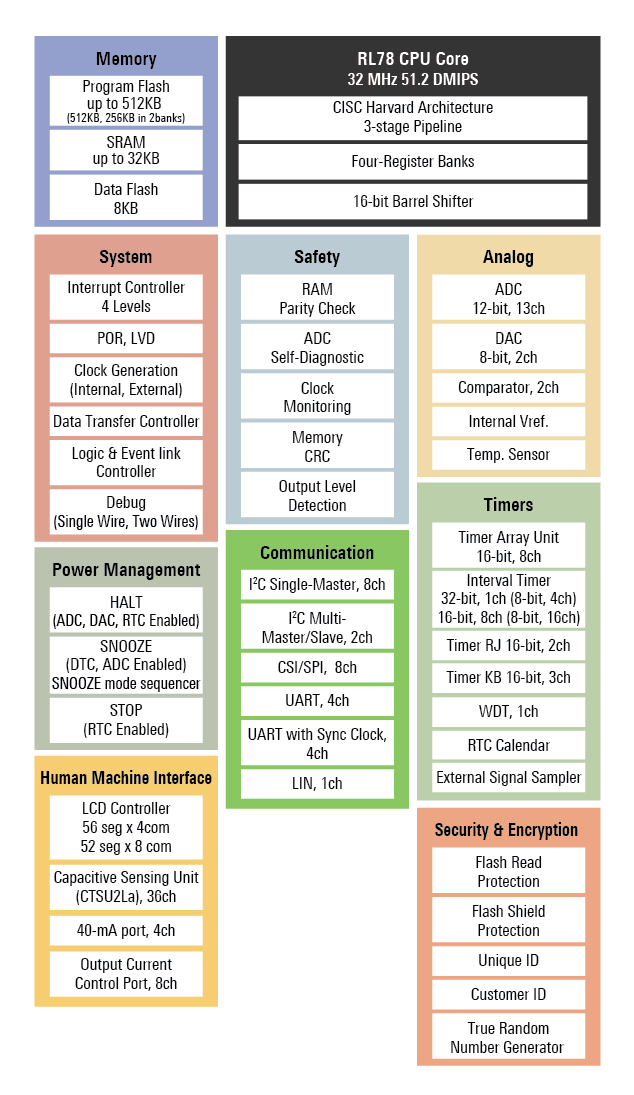

特性
- 32MHz 瑞萨电子 RL78-S3 CPU 内核
- 512KB 闪存（双区闪存）和 32KB SRAM
- 8KB 数据闪存（100,000 次编程/擦除 (P/E) 循环）
- 44 引脚至 100 引脚全系列，提供多种封装选项，包括 LQFP、LFQFP 和 HWQFN
- 内置段码式 LCD 控制器，支持 19 至 56 Seg信号输出和 4 至 8 路COM信号输出
- 支持多达 36 通道的电容式传感单元
- 丰富的定时器功能，包括 16 位通用定时器、32 位和 16 位低功耗翻转定时器、16 位定时器 RJ、16 位定时器 KB 和 RTC
- 12 位 A/D 转换器、8 位 D/A 转换器、比较器和温度传感器
- SCI（UART、简单 SPI、简单 I2C）、SPI 和 I2C 接口
描述

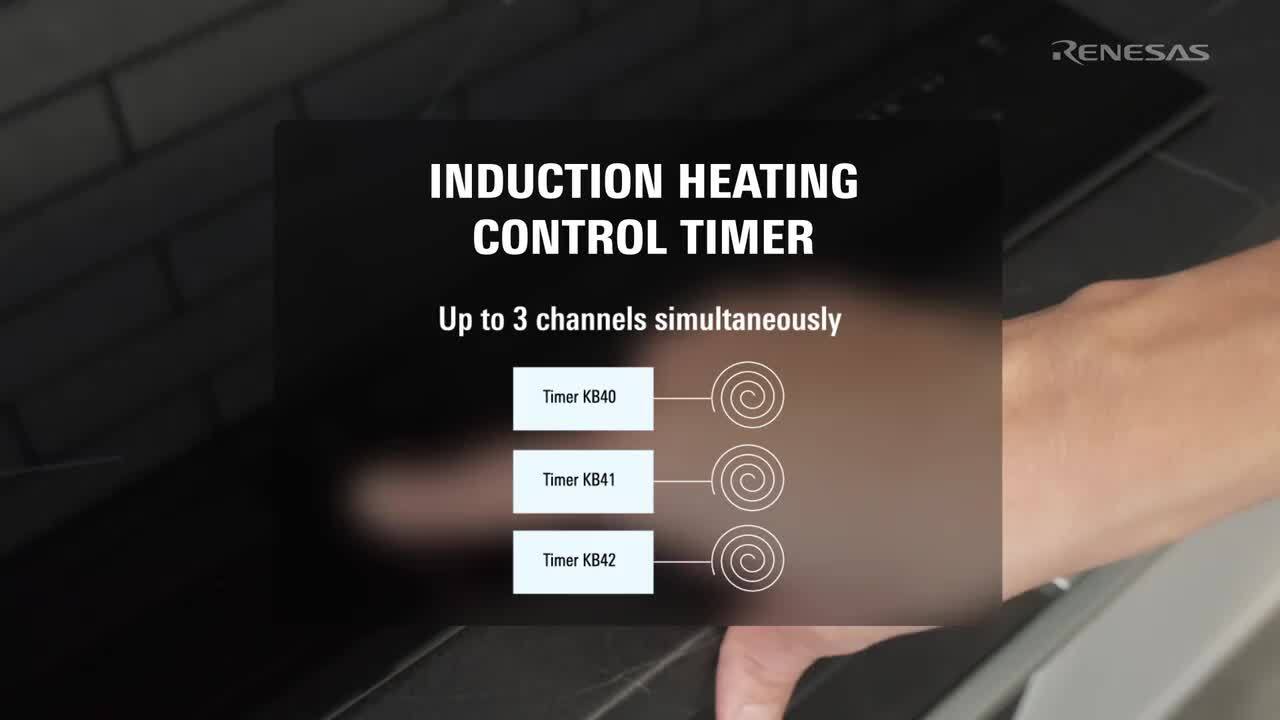

瑞萨电子 RL78/L23 微控制器搭载 RL78-S3 CPU 内核，并具有丰富的外设功能，可提供更好的设计体验。该产品在实现高级系统设计的同时，通过完善的外设功能和低功耗运行特性降低功耗、系统成本和整体占用空间。 RL78/L23 专为满足人机界面 (HMI) 应用场景的灵活要求而设计，具有电容式触摸感应和段码式 LCD 控制等功能。 此外， RL78/L23 的配备了双区闪存，可以在不中断系统运行的情况下持续更新固件，因此 HMI 应用系统可始终保持最新状态。 不仅如此，RL78/L23 还支持丰富的定时器功能，包括 16 位通用定时器、32 位和 16 位低功耗翻转定时器、16 位定时器 RJ、16 位定时器 KB 和 RTC。 定时器 KB 可生成最多 3 个通道的 PWM 信号，适用于电源控制、照明和感应加热 (IH) 控制。
产品对比
| RL78/L23 | RL78/L13 | RL78/L12 | RL78/I1C | |
| Operating Freq (Max) (MHz) | 32 | 24 | 24 | 24, 32 |
| Program Memory (KB) | 128, 256, 512 | 16, 32, 48, 64, 96, 128 | 8, 16, 32 | 64, 128, 256, 512 |
| RAM (KB) | 16, 32 | 1, 2, 4, 6, 8 | 1, 1.5 | 6, 8, 16, 32 |
| Data Flash (KB) | 8 | 4 | 2 | 2 |
| Lead Count (#) | 52, 64, 80, 100 | 64, 80 | 32, 44, 48, 52, 64 | 64, 80, 100 |
| Capacitive Touch Sensing Unit (ch) | 20, 25, 34, 36 | 0 | 0 | 0 |
| 16-Bit Timer (ch) (#) | 11 | 9 | 8 | 8, 10 |
| Asynchronous General Purpose Timer / Interval Timer (ch) | 11, 14 | 1 | 1 | 3 |
产品参数
| 属性 | 值 |
|---|---|
| Program Memory (KB) | 64, 128, 256, 512 |
| Data Flash (KB) | 8 |
| RAM (KB) | 16, 32 |
| Carrier Type | Full Carton (Tray), Full Tray (Tray), Tape & Reel |
| Supply Voltage (V) | - |
| I/O Ports | 40, 44, 48, 60, 76, 95 |
| Temp. Range (°C) | Ta = -40 to +105 |
| Operating Freq (Max) (MHz) | 32 |
| USB FS (host ch/device ch) | ( 0 / 0 ) |
| SCI or UART (ch) | 5, 6, 7, 8 |
| SPI (ch) | 5, 6, 7, 8 |
| I2C (#) | 8, 9, 10 |
| CAN (ch) | 0 |
| CAN-FD (ch) | 0 |
| Wireless | No |
| LIN (#) | 1 |
| 16-Bit Timer (ch) (#) | 9, 11 |
| 12-Bit A/D Converter (ch) | 8, 9, 10, 13 |
| 10-Bit A/D Converter (ch) | 0 |
| 24-Bit Sigma-Delta A/D Converter (ch) | 0 |
| 12-Bit D/A Converter (ch) | 0 |
| 10-Bit D/A Converter (ch) (#) | 0 |
| 8-Bit D/A Converter (ch) | 2 |
| Capacitive Touch Sensing Unit (ch) | 16, 18, 20, 25, 34, 36 |
| Segment LCD Controller | Yes |
| Security & Encryption | Unique ID, TRNG |
封装选项
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) | Pitch (mm) |
|---|---|---|---|
| LFQFP | 7 x 7 x 1.7 | 48 | 0.5 |
| LFQFP | 10 x 10 x 1.7 | 64 | 0.5 |
| LFQFP | 12 x 12 x 1.7 | 80 | 0.5 |
| LFQFP | 14 x 14 x 1.7 | 100 | 0.5 |
| LQFP | 10 x 10 x 1.6 | 44 | 0.8 |
| LQFP | 10 x 10 x 1.7 | 52 | 0.65 |
| LQFP | 12 x 12 x 1.7 | 64 | 0.65 |
| LQFP | 14 x 14 x 1.7 | 80 | 0.65 |
| LQFP | 14 x 20 x 1.6 | 100 | 0.65 |
| QFN | 7 x 7 x 0.8 | 48 | 0.5 |
应用方框图
|
智能触摸面板
搭载低功耗 MCU 的智能触摸面板可实时监测空气质量与温度数据，并支持触摸控制。
|
|
数字控制空气炸锅烤箱
此款智能空气炸锅设计支持传感器技术，并采用触控式 HMI，可快速烹制出健康美味的食物。
|
|
数字控制烤面包机/电热水壶/电烤盘系统
本系统通过直观的触控键和显示屏实现更快、更精确的烹饪。
|
|
有线台式搅拌机（数字控制版）
智能搅拌系统，搭载集成 MCU 芯片，提供直观用户界面与高效电机控制。
|
|
感应加热电饭煲
智能 IH 电饭煲，具有精确的温度控制、紧凑型 MCU 和节能设计。
|
|
LoRaWAN 煤气表
LoRaWAN 网络可实现煤气表的自动高效关闭，具有低功耗和远程控制的优势。
|
|
4G 模块智能电表的电源系统
智能电表系统高效利用能源，确保始终在线运行。
|
其他应用
- 家用电器
- 表计类产品
- 工业和消费类产品
- 医疗保健
- 楼宇自动化
- 工业自动化
