特性
- 低输出纹波电压 – 120mV（12V 或 5V 输出电压）
- 25V 最大 Vcc 输入电压范围
- 符合 DoE 外部电源和欧盟行为准则第 5 版（第 2 阶段）标准
- 空载功耗小于 50mW
- 主动启动可缩短启动时间，而不会增加空载功耗
- 电缆和连接器中电压损耗的可选电压偏移补偿（5 个选项）
- 可通过接地单电阻器进行选择
- PrimAccurate™，初级侧控制，无需光耦合器
- 低噪声解决方案，在整个工作范围内无可闻噪声
- 自适应多模 PWM/PFM 控制，可在负载范围内实现最佳效率
- EZ-EMI™ 设计可轻松满足全球 EMI 规范
- 快速动态负载响应（DLR）
- SmartDefender™ 智能打嗝技术
- 有助于解决电缆和连接器中的软短路问题，而不会产生闭锁
- 通过将短路期间的平均功率降低至少 50%，以保护电缆和连接器免受过热和损坏
- 全面保护，免受故障条件的影响
- 过压/过温保护（锁存选项）
- 片内内部过热保护
- 输出过压和过流保护
- 输入欠压保护
- 检测电阻短路保护
- 大容量输入电容器放电电路
- 与 iW1760 引脚对引脚和向后兼容

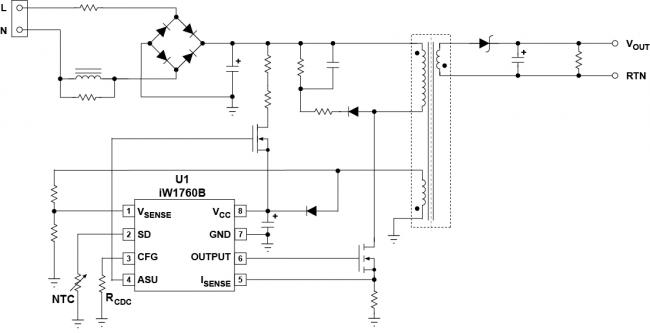

描述
iW1760B 在 12V 输出电压下将输出电压纹波降低至1%，将 Vcc 输入电压范围提高到 25V，并通过额外的保护功能提高稳健性，从而提高了瑞萨电子iW1760 AC/DC 控制器的性能。 iW1760B 符合美国能源部的外部电源标准和欧盟行为准则第 5 版第（第 2 阶段）标准，提供小于 50mW 的空载功耗，同时符合有源模式的最低效率要求。
iW1760B 还采用了瑞萨电子的 SmartDefender™ 智能打嗝技术，有助于解决电缆和连接器中的软短路问题。
iW1760B 与 iW1760 引脚对引脚兼容且向后兼容。
产品参数
| 属性 | 值 |
|---|---|
| Topology Characteristic | Flyback |
| Control Mode | Primary-Side Regulation Peak Current Mode DCM |
| UVLO Rising (V) | 13.7 |
| UVLO Falling (V) | 5.5 |
| VBIAS (Max) (V) | 20 |
| PWMs (#) | 1 |
| FET Driver Output Current (Max) (A) | 1 |
| Output Power Max (W) | 45 |
| Switching Frequency (KHz) | 79 - 79 |
| No Load Power (mW) | 50 |
| Controller / Integrated | Controller |
| Advanced Features | 1% Ripple, EZ-EMI, Fast DLR, PrimAccurate |
| Simulation Model Available | diaSIM |
| Temp. Range (°C) | -40 to +125°C |
| Qualification Level | Standard |
封装选项
| Pkg. Type | Lead Count (#) | Pitch (mm) |
|---|---|---|
| SOIC-8 | 8 | 1.27 |
应用方框图
|
混合逆变器
该混合逆变器系统采用混合架构和 MPPT 算法，可实现高效的能源存储。
|
|
用于小型工业机器人的旋转变压器电机控制
小型机器人系统提供精确的运动控制、坚固的设计并缩短开发时间。
|
其他应用
- 网络设备
- 显示器
- 超级本
- 提供 DiaSIM™ 仿真模型
