阻抗感应 IC 评估套件
RAA2S4704 评估板 （EVB） 为 RAA2S4704 多通道阻抗测量前端 IC 提供编程、仿真和测试功能，支持多达 7 个通道。 评估套件包包括硬件、 瑞萨电子 IC Toolbox （RICBox） 和 RAA2S4704 插件。
概览
简介
RAA2S4704 属于 Renesas 混合信号传感器集成电路系列，专为高性能场景而设计。 该设备从测量阻抗中获取电容和电导信息，可用于宽频率范围内的精确评估。 这种灵活性使测量同相和正交相位传感器组件成为可能，并根据特定的环境和应用条件进行定制。
该设备具有可配置的测量方案，可根据所连接的传感器或信号源最大限度地提高测量速率。 测量可按需启动，使用的是预定义的配置集。 采集的 IQ 数据通过 SPI 接口传输。
该 RAA2S4704 具有出色的电磁兼容性和一系列诊断功能，使其成为苛刻的汽车环境的理想选择。 其传感器输入具有短路保护功能，可承受汽车应用中常见的过压条件。

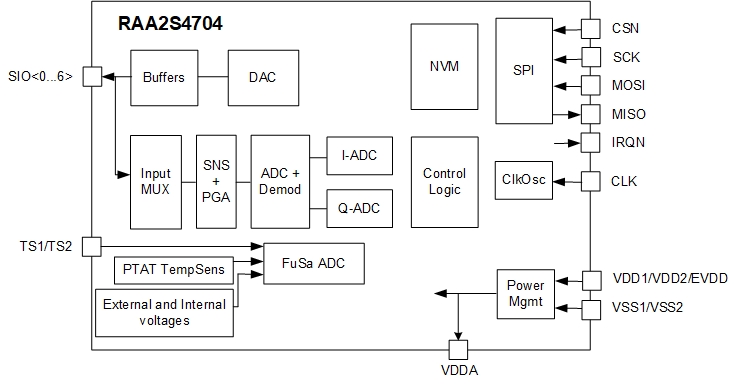

特性
- 提供用于阻抗计算的数据，测量结果与最多七个测量通道 (SIO) 上的阻抗同相和正交相分量成正比
- 所有 7 个通道都是等效的;最多可同时激活三个通道
- 可调节的测量频率范围为 50kHz 至 150kHz
- 配备内部和外部温度传感器
- 提供多达 16 种灵活的测量方案，包括 SIO 输入、增益、平均值和激励频率选项
- 十个可扩展测量范围，可测量高达 3200pF 的电容
- 线性度高，精度可达 ±1.5% FS，包括温度补偿 (TC)
- 灵敏度最高可达 5fF/LSB（无平均值）
- 支持 3.3V 和 5V 电源以及省电模式
- 稳定可靠的输入通道，可承受高达 18V 的过压（最长使用寿命 1hr）
- 符合 ISO 26262：2018 ASIL-B 对传感器和自我监控的要求
- 后台数据采集可实现自我监控和传感器诊断
- 内置 RC 振荡器，可选择外部时钟输入
- 用于集成电路校准和可追溯性数据的 NVM
- 环境温度范围在 -40 °C 至 105 °C 之间
- 符合 AEC-Q100 标准的 QFN24 封装
产品对比
应用
- 离手检测 (HOD)
- 电容感应和阻抗测量
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| 瑞萨电子集成电路工具箱 (RICBox) 借助瑞萨集成电路工具箱 (RICBox) 软件平台，客户可在连接到运行该软件的计算机时，将瑞萨设备配置到评估套件上。
|
Software Package | 瑞萨电子 |
1 item
|
||
开发板与套件
模型
ECAD 模块
Schematic symbols, PCB footprints, and 3D CAD models from SamacSys can be found by clicking on products in the Product Options table. If a symbol or model isn't available, it can be requested directly from the website.
Processing table
| VFQFPN | 24 | 4.0 x 4.0 x 0.9 | -40 to 105°C | 获取样片, |
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
视频和培训
RAA2S4704 Multi-Channel Impedance Measurement IC Overview
The RAA2S4704 is a mixed-signal sensor IC, designed for high-performance applications. It derives capacitance and conductance information from measured impedance, allowing for accurate assessments across a wide frequency range. It offers excellent electromagnetic compatibility and a range of diagnostic features, making it ideal for demanding automotive environments.
Video List
新闻和博客
| 直观的HMI和增强的安全性（离手检测） | 博客 | 2025年2月21日 |
