概览
描述

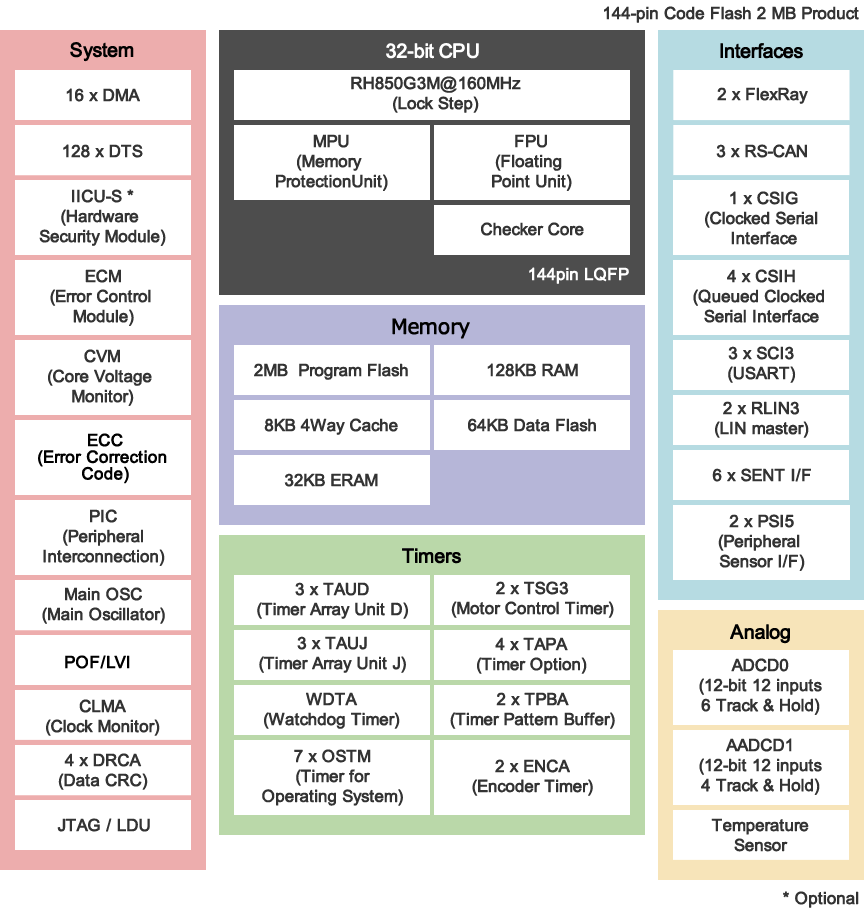

RH850/P1M 微控制器功耗低，闪存容量高达 2 MB，RAM 容量高达 128 KB，具有增强型电机控制定时器、CAN 接口、SENT 和 PSI5 等传感器数字接口以及锁定 CPU、ECC、BIST（内置自检）和 ECM（错误控制模块）等安全功能，适用于底盘系统。 此外，仅 2 MB 的闪存产品是作为选件的内置 ICU-S（硬件安全模块）。
特性
- CPU：G3M 内核，最大 160MHz
- 电压：3V 到 5.5V
- 封装：100 至 144 引脚 LFQFP
- 内存：SRAM 最大 128KB，程序闪存最大 2MB
- 定时器：12 路 32 位定时器、48 路 16 位定时器、1 路看门狗定时器、TSG3 x 2 单位、ENCA x 2 单位、OSTM x 7 单位、TPBA x 2 单位
- PWM：PWM 输出 x 32，三相 PWM 输出功能
- 模拟功能：24 路 12 位 A/D 转换器
- 片上振荡器 兆赫（MHz）：8 MHz
- 其他：PLL、上电复位、低电压检测
产品对比
应用
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| E2 emulator [RTE0T00020KCE00000R] On-chip debugging emulator. Also available as a flash memory programmer. [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
|
Emulator | 瑞萨电子 |
| Renesas Flash Programmer (Programming GUI) 闪存编程软件【支持 MCU/MPU 和设备：RA、RE、RX、RL78、RH850、RISC-V MCU Renesas Synergy、DA1453x、DA1459x、DA1469x、DA1470x、电源管理、Renesas USB Power Delivery 系列、电机驱动器/执行器驱动器 IC、V850、78K0R、78K0】
|
Programmer (Unit/SW) | 瑞萨电子 |
| Automotive BMS Application Model & Software BMS application models and software reduce the effort and time required to develop applications to estimate State Of Charge and State Of Health.
|
Software Package | 瑞萨电子 |
| 瑞萨 MCAL 瑞萨的 MCAL（微控制器抽象层）软件驱动程序可作为独立软件包获取。
|
Software Package | 瑞萨电子 |
| Green Hills Multi 多开发环境：快速开发、调试、测试以及优化嵌入式应用和实时应用。Green Hills 优化编译器：使用 C、C++ 和 Ada 生成最小和最快的代码。
|
IDE and Coding Tool | Green Hills Software LLC |
| IAR Embedded Workbench for Renesas RH850 IAR Embedded Workbench 可为 RH850 设备提供广泛支持。 IAR Embedded Workbench 是一套具备领先优化技术的完整开发工具，可用于创建强大的汽车应用程序。
|
IDE and Coding Tool | IAR Systems |
| Green Hills MULTI Device-Support-Packages Green Hills MULTI Device-Support-Packages include all device specific files to be used with the MULTI IDE.
|
IDE and Coding Tool | 瑞萨电子 |
|
7 items
|
||
样例程序
开发板与套件
开发
汽车级多芯锂离子电池管理器开发套件
ISL78714BMS5XBEKIT1Z 是一款开发套件，有助于测试汽车电池管理系统 (BMS) 解决方案的 ISL78714 锂电池组模拟前端 IC 和瑞萨电子 RH850 微控制器 (MCU)。RH850 与 ISL78714 设备通信，以监控电池电压、电池组温度和电流，记录重大故障检测及控制电池平衡。ISL78714 包含菊花链硬件以在电池之间提供稳定、隔离的通信。RH850 能通过接口连接到多个 CAN、LIN、UART 和 RS-485 总线，并控制多个 PWM 输出。
这款开发套件可作为一个完整的汽车电池管理系统，监控多达 70 块串联锂电池。
Recommended Documents:
评估
RH850/P1X 100pin Piggyback Board of RH850 Evaluation Platform
The Y-RH850-P1X-100PIN-PB-T1-V2 Piggyback Board supports all devices of the RH850/P1M and RH850/P1M-E series in 100pin-package. It can be used standalone or in combination with a mainboard of the RH850 evaluation platform. The modular RH850 evaluation platform consisting of mainboards and...
Recommended Documents:
评估
RH850/P1X 144pin Piggyback Board of RH850 Evaluation Platform
The Y-RH850-P1X-144PIN-PB-T1-V2 Piggyback board supports all devices of the RH850/P1M and RH850/P1M-E series in 144pin (0.4mm pin pitch) package. It can be used standalone or in combination with a mainboard of the RH850 evaluation platform. The modular RH850 evaluation platform consisting of...
Recommended Documents:
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
