概览

瑞萨电子 RA4L1 MCU 产品组，低功耗 32 位微控制器 (MCU)，基于支持 TrustZone^® 的 Arm^® Cortex^®-M33 (CM33) 内核，实现了低工作电压、低功耗与高性能的理想平衡。 RA4L1 的工作电压低至 1.6V，待机电流低至 1.65µA，并具有多种低功耗功能，用户能够根据应用要求来动态优化功耗/性能。

RA4L1 MCU 具有低功耗功能，例如段码 LCD 显示驱动器和高级安全引擎，以及 RTC、ADC 和定时器。这些 MCU 集成了 CAN FD、USB 2.0 FS、I2C/I3C 和低功耗 UART 等通信接口，因此非常适合用于工业自动化、家电、智能家居、消费品、楼宇/家居自动化和医疗/保健应用。

RA4L1 提供一系列标准 LQFP 和 QFN 封装选项，以及多种节省尺寸的 BGA 和 CSP 选项，可支持 -40 到 125 °C 的工作温度。 RA4L1 MCU 提供瑞萨电子灵活软件包 (FSP) 和一整套软硬件开发工具的全面支持。

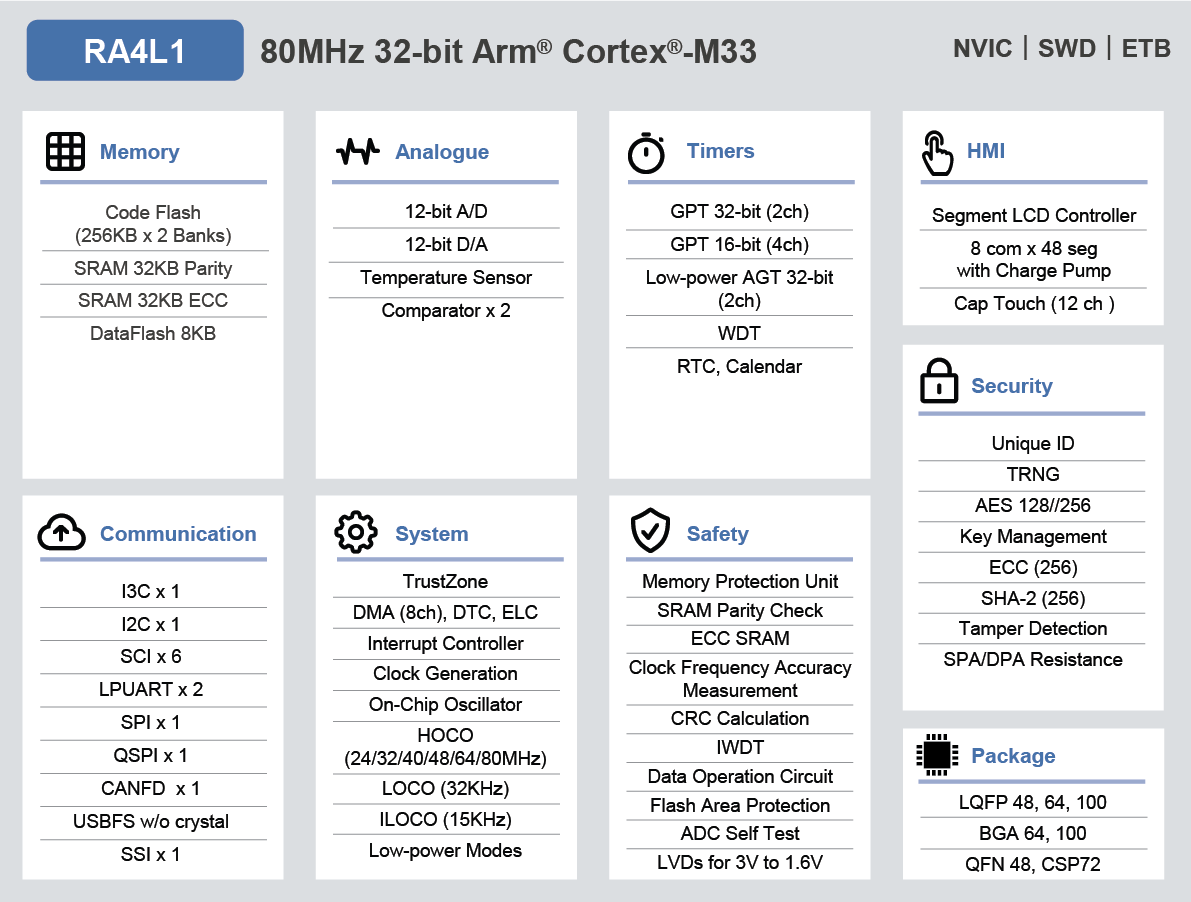

支持 TrustZone 的 80MHz Arm Cortex-M33
支持 BGO 的 512KB 双区块闪存
支持 32KB 奇偶校验和 32KB ECC 的 64KB SRAM
8KB 数据闪存
168µA/MHz 工作电流、1.65µA 待机电流
3.5µS 内快速唤醒（从 MOCO）
6 个 SCI 多功能串口（UART、简单 SPI、简单 I²C）
2 个支持 32kHz 的低功耗 UART 接口
独立SPI/I²C 多主接口
I3C 接口
USB 2.0 FS
CAN FD
支持 XIP 的四线 SPI
32 位和 16 位定时器，32 位超低功耗定时器
2 x 看门狗定时器
实时时钟 (RTC)
12 位 ADC 和 12 位 DAC
低功耗模拟比较器
温度传感器
8 x 48 段码 LCD 驱动器
12 通道电容式触摸
串行音频接口 (SSI)
高级安全引擎支持：TRNG、唯一 ID、AES、ECC、SHA

电器、小型电器、家电
智能家居和楼宇自动化：门禁系统、内部通话系统、恒温器、安全面板、警报传感器、智能锁、语音识别
办公自动化：资产管理、打印机、二维码读取器、指纹扫描器
医疗保健：心率监测仪、血糖仪、血氧仪、血压监护仪
人工智能语音识别应用

文档

设计和开发

软件与工具

Software title	Software type	公司

RA 可扩展性强的配置软件包 (FSP) FSP 是一款增强型软件包，旨在为使用瑞萨电子 RA 系列 Arm 微控制器的嵌入式系统设计提供简单易用且可扩展性强的高质量软件。	Software Package	瑞萨电子
e² studio - RA 产品家族信息基于 Eclipse 的瑞萨集成开发环境（IDE）。	IDE and Coding Tool	瑞萨电子
QE for Capacitive Touch: Development Assistance Tool for Capacitive Touch Sensors In developing embedded system using the capacitive touch sensor of MCUs, you can easily setup initial configurations of the touch interface as well as process the tuning of sensors, and reduce development time. [Plugin for Renesas IDE "e2 studio"] [Standalone Version] [Support MCU/MPU:RA, RL78, RX, Renesas Synergy™] 下载电容传感器微控制器 QE for Capacitive Touch “ 高级模式"调整的参数设置指南电容传感微控制器触摸入门指南 RA4L1 Group Capacitive Touch Evaluation System Example Project RA4L1 Group Capacitive Touch Evaluation System Example Project - Sample Code	Solution Toolkit	瑞萨电子
E2 emulator [RTE0T00020KCE00000R] On-chip debugging emulator. Also available as a flash memory programmer. [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]	Emulator	瑞萨电子
E2 emulator Lite [RTE0T0002LKCE00000R] On-chip debugging emulator. Also available as a flash memory programmer. [Support MCU/MPU: RA, RE, RL78, RX, RISC-V MCU]	Emulator	瑞萨电子
RA Smart Configurator The Renesas RA Smart Configurator (RA SC) is a desktop application that helps you in configuring software systems (including a Board Support Package (BSP), drivers, RTOS, and middleware) for RA-Family MCUs when you are using a third-party IDE and toolchain.	Solution Toolkit	瑞萨电子
PG-FP6 Flash memory programmer [Programming software: Dedicated GUI-based software, the "FP6 Terminal"] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, Power Management, Renesas USB Power Delivery Family, ICs for Motor Driver/Actuator Driver, SuperH RISC engine, V850, 78K, R8C]	Programmer (Unit/SW)	瑞萨电子
Renesas Flash Programmer (Programming GUI) 闪存编程软件【支持 MCU/MPU 和设备：RA、RE、RX、RL78、RH850、RISC-V MCU Renesas Synergy、DA1453x、DA1459x、DA1469x、DA1470x、电源管理、Renesas USB Power Delivery 系列、电机驱动器/执行器驱动器 IC、V850、78K0R、78K0】	Programmer (Unit/SW)	瑞萨电子
Security Key Management Tool Key wrapping tool for key management systems using Renesas security IP. Enables secure installation and update of user application and device lifecycle management (DLM) keys.	Solution Toolkit	瑞萨电子
+ 添加 2 个隐藏项目 9 items

软件下载


类型	文档标题	日期
软件和工具 - 其他	RTK0EG0057S01001BJ - Design Package ZIP 3.36 MB	2025年2月19日
1 item

EK-RA4L1

Evaluation

了解更多

RA4L1 MCU 群组评估套件

EK-RA4L1 评估套件可通过瑞萨电子的灵活软件包 (FSP) 和 e² studio IDE，帮助用户轻松评估 RA4L1 MCU 产品组的特性，并开发嵌入式系统应用程序。用户可利用丰富的板载功能及其自选的热门生态系统插件，将创意变为现实。

入门指南

运行快速入门示例项目

EK-RA4L1...

特色文件:

EK-RA4L1 v1 Quick Start Guide

EK-RA4L1 v1 User's Manual

EK-RA4L1 v1 - Design Package

RTK0EG0057S01001BJ

Evaluation

了解更多

RA4L1 电容式触摸评估系统

RA4L1 电容式触摸评估系统使用户能够轻松评估瑞萨电子提供的触摸解决方案。您可以使用套件中的电路板和软件即刻开始评估，开箱即用。

特色文件:

RA4L1 Capacitive Touch Evaluation System User's Manual

ECAD 模块

Schematic symbols, PCB footprints, and 3D CAD models from SamacSys can be found by clicking on products in the Product Options table. If a symbol or model isn't available, it can be requested directly from the website.

扩展 ECAD 模块

产品选项

Processing table

	Longevity	Carrier Type	Family Name	Series Name	Group Name	CPU Architecture	Main CPU	Sub CPU	Floating Point Unit	Bit Length	Program Memory (KB)	Data Flash (KB)	RAM (KB)	ECC SRAM	Lead Count (#)	Pkg. Type	Pitch (mm)	Pkg. Dimensions (mm)	Number of Supply Voltage(s) (#)	Supply Voltage (V)	I/O Ports	DMAC or DTC	DMA (ch)	Temperature Sensor (ch) (#)	Power-On Reset	Watchdog Timer (ch)	External Memory Bus (bit)	DRAM I/F	3D GPU	Accelerator	Temp. Range	External Interrupt Pins (#)	LVD or PVD	Operating Freq (Max) (MHz)	Operating Freq of Sub CPU (Max)	Sub-clock (32.768 kHz)	On-chip Oscillator	Ethernet speed	Ethernet (ch)	EtherCat (ch) (#)	USB Ports (#)	USB FS (host ch/device ch)	USB HS (host ch/device ch)	USB SS (host ch/device ch)	PCI Express (generation and ch)	SCI or UART (ch)	SPI (ch)	QSPI (ch)	OSPI (ch)	I2C (#)	I3C (ch)	CAN (ch)	CAN-FD (ch)	Wireless	IrDA	LIN (#)	SDHI (ch)	High Resolution Output Timer	PWM Output (pin#)	32-Bit Timer (ch)	16-Bit Timer (ch) (#)	8-Bit Timer (ch)	Standby operable timer	Asynchronous General Purpose Timer / Interval Timer (ch)	RTC	16-Bit A/D Converter (ch)	14-Bit A/D Converter (ch)	12-Bit A/D Converter (ch)	10-Bit A/D Converter (ch)	24-Bit Sigma-Delta A/D Converter (ch)	16-Bit D/A Converter (ch)	12-Bit D/A Converter (ch)	10-Bit D/A Converter (ch) (#)	8-Bit D/A Converter (ch)	Analog Comparator (ch)	OPAMP (ch) (#)	PGA (ch)	Capacitive Touch Sensing Unit (ch)	Graphics LCD Controller	MIPI Interfaces (DSI) (ch)	MIPI Interfaces (CSI) (ch)	Camera I/F (Parallel)	Image Codec	2D Drawing Engine	Segment LCD Controller	SSI (ch)	Security & Encryption	Debug Interface	Moisture Sensitivity Level (MSL)	Price (USD) \| 1ku	购买 / 样片
(9) 有效 (4) 无效/NRND/LTB	最大值 The duration date of a product in the Product Longevity Program (PLP). 最小值 The duration date of a product in the Product Longevity Program (PLP).	Full Carton (Tray) Full Tray (Tray)	RA	RA4	RA4L1	Arm	Arm Cortex-M33	No	Single	最大值最小值	最大值最小值	最大值 Data Flash memory size. 最小值 Data Flash memory size.	最大值 Random access memory size. 最小值 Random access memory size.	是	最大值最小值	BGA LQFP QFN	最大值 Spacing between package leads, from center to center. 最小值 Spacing between package leads, from center to center.	5.5 x 5.5 x 1.22 7 x 7 x 0.8 7 x 7 x 1.7 7 x 7 x 1.31 10 x 10 x 1.7 14 x 14 x 1.7	最大值最小值	最大值 Power supply voltage or voltage range of the device. 最小值 Power supply voltage or voltage range of the device.	最大值 Number of input/output ports. 最小值 Number of input/output ports.	DMAC&DTC	最大值最小值	最大值最小值	是	最大值最小值	No	No	No	No	Ta = -40 to +105°C Ta = -40 to +125°C	最大值最小值	是	最大值 Operating frequency range. 最小值 Operating frequency range.	最大值最小值	是	是	No	最大值最小值	最大值最小值	最大值最小值	( 1 / 1 )	( 0 / 0 )	( 0 / 0 )	No	最大值最小值	最大值最小值	最大值最小值	最大值最小值	最大值 Number of I2C channels. 最小值 Number of I2C channels.	最大值最小值	最大值 Number of controller area netowork (CAN) interface channels. 最小值 Number of controller area netowork (CAN) interface channels.	最大值最小值	No	是	最大值 Number of local interconnect network (LIN) channels. 最小值 Number of local interconnect network (LIN) channels.	最大值最小值	No	最大值最小值	最大值最小值	最大值最小值	最大值最小值	是	最大值最小值	是	最大值最小值	最大值最小值	最大值最小值	最大值最小值	最大值最小值	最大值最小值	最大值最小值	最大值最小值	最大值最小值	最大值最小值	最大值最小值	最大值最小值	最大值最小值	No	最大值最小值	最大值最小值	No	No	否	Yes	最大值最小值	AES ECC SHA TRNG Unique ID	SWD	3	最大值 1000件估价，价格可能会有变动最小值 1000件估价，价格可能会有变动	获取样片购买 / 报价
器件号	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator					Logical Operator		Logical Operator		Logical Operator				Logical Operator			Logical Operator		Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator		Logical Operator			Logical Operator	Logical Operator	Logical Operator				Logical Operator	Logical Operator	Logical Operator	Logical Operator									Logical Operator	Logical Operator			Logical Operator					Logical Operator		Logical Operator														Logical Operator			Logical Operator	Logical Operator	Logical Operator	Logical Operator		Logical Operator	Logical Operator	Logical Operator		Logical Operator
R7FA4L1BD4CFP#BA0 circle有效 memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 可提供样片	探讨中	Full Carton (Tray)	RA	RA4	RA4L1	Arm	Arm Cortex-M33	No	Single	32	512	8	64	是	100	LQFP	0.5	14 x 14 x 1.7	1	1.6 - 3.6	85	DMAC&DTC	8	1	是	2	No	No	No	No	Ta = -40 to +125°C	16	是	80	0	是	是	No	0	0	1	( 1 / 1 )	( 0 / 0 )	( 0 / 0 )	No	8	1	1	0	1	1	0	1	No	是	1	0	No	12	4	4	0	是	2	是	0	0	16	0	0	0	1	0	0	2	0	0	12	No	0	0	No	No	否	Yes	1	AES, ECC, SHA, TRNG, Unique ID	SWD	3	5.01088	获取样片, 购买 / 报价
R7FA4L1BB4CFP#BA0 circle有效 memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	探讨中	Full Carton (Tray)	RA	RA4	RA4L1	Arm	Arm Cortex-M33	No	Single	32	256	8	64	是	100	LQFP	0.5	14 x 14 x 1.7	1	1.6 - 3.6	85	DMAC&DTC	8	1	是	2	No	No	No	No	Ta = -40 to +125°C	16	是	80	0	是	是	No	0	0	1	( 1 / 1 )	( 0 / 0 )	( 0 / 0 )	No	8	1	1	0	1	1	0	1	No	是	1	0	No	12	4	4	0	是	2	是	0	0	16	0	0	0	1	0	0	2	0	0	12	No	0	0	No	No	否	Yes	1	AES, ECC, SHA, TRNG, Unique ID	SWD	3		购买 / 报价
R7FA4L1BD4CFM#BA0 circle有效 memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 可提供样片	探讨中	Full Carton (Tray)	RA	RA4	RA4L1	Arm	Arm Cortex-M33	No	Single	32	512	8	64	是	64	LQFP	0.5	10 x 10 x 1.7	1	1.6 - 3.6	51	DMAC&DTC	8	1	是	2	No	No	No	No	Ta = -40 to +125°C	14	是	80	0	是	是	No	0	0	1	( 1 / 1 )	( 0 / 0 )	( 0 / 0 )	No	8	1	1	0	1	1	0	1	No	是	1	0	No	12	4	4	0	是	2	是	0	0	12	0	0	0	1	0	0	2	0	0	8	No	0	0	No	No	否	Yes	0	AES, ECC, SHA, TRNG, Unique ID	SWD	3		获取样片, 购买 / 报价
R7FA4L1BB4CFM#BA0 circle有效 memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	探讨中	Full Carton (Tray)	RA	RA4	RA4L1	Arm	Arm Cortex-M33	No	Single	32	256	8	64	是	64	LQFP	0.5	10 x 10 x 1.7	1	1.6 - 3.6	51	DMAC&DTC	8	1	是	2	No	No	No	No	Ta = -40 to +125°C	14	是	80	0	是	是	No	0	0	1	( 1 / 1 )	( 0 / 0 )	( 0 / 0 )	No	8	1	1	0	1	1	0	1	No	是	1	0	No	12	4	4	0	是	2	是	0	0	12	0	0	0	1	0	0	2	0	0	8	No	0	0	No	No	否	Yes	0	AES, ECC, SHA, TRNG, Unique ID	SWD	3		购买 / 报价
R7FA4L1BD4CFL#BA0 circle有效 memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 可提供样片	探讨中	Full Carton (Tray)	RA	RA4	RA4L1	Arm	Arm Cortex-M33	No	Single	32	512	8	64	是	48	LQFP	0.5	7 x 7 x 1.7	1	1.6 - 3.6	37	DMAC&DTC	8	1	是	2	No	No	No	No	Ta = -40 to +125°C	13	是	80	0	是	是	No	0	0	1	( 1 / 1 )	( 0 / 0 )	( 0 / 0 )	No	8	1	1	0	1	1	0	1	No	是	1	0	No	12	4	4	0	是	2	是	0	0	10	0	0	0	1	0	0	2	0	0	8	No	0	0	No	No	否	Yes	0	AES, ECC, SHA, TRNG, Unique ID	SWD	3		获取样片, 购买 / 报价
R7FA4L1BB4CFL#BA0 circle有效 memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	探讨中	Full Carton (Tray)	RA	RA4	RA4L1	Arm	Arm Cortex-M33	No	Single	32	256	8	64	是	48	LQFP	0.5	7 x 7 x 1.7	1	1.6 - 3.6	37	DMAC&DTC	8	1	是	2	No	No	No	No	Ta = -40 to +125°C	13	是	80	0	是	是	No	0	0	1	( 1 / 1 )	( 0 / 0 )	( 0 / 0 )	No	8	1	1	0	1	1	0	1	No	是	1	0	No	12	4	4	0	是	2	是	0	0	10	0	0	0	1	0	0	2	0	0	8	No	0	0	No	No	否	Yes	0	AES, ECC, SHA, TRNG, Unique ID	SWD	3		购买 / 报价
R7FA4L1BD4CNE#BA0 circle有效 memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	探讨中	Full Carton (Tray)	RA	RA4	RA4L1	Arm	Arm Cortex-M33	No	Single	32	512	8	64	是	48	QFN	0.5	7 x 7 x 0.8	1	1.6 - 3.6	37	DMAC&DTC	8	1	是	2	No	No	No	No	Ta = -40 to +125°C	13	是	80	0	是	是	No	0	0	1	( 1 / 1 )	( 0 / 0 )	( 0 / 0 )	No	8	1	1	0	1	1	0	1	No	是	1	0	No	12	4	4	0	是	2	是	0	0	10	0	0	0	1	0	0	2	0	0	8	No	0	0	No	No	否	Yes	0	AES, ECC, SHA, TRNG, Unique ID	SWD	3		购买 / 报价
R7FA4L1BB4CNE#BA0 circle有效 memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	探讨中	Full Carton (Tray)	RA	RA4	RA4L1	Arm	Arm Cortex-M33	No	Single	32	256	8	64	是	48	QFN	0.5	7 x 7 x 0.8	1	1.6 - 3.6	37	DMAC&DTC	8	1	是	2	No	No	No	No	Ta = -40 to +125°C	13	是	80	0	是	是	No	0	0	1	( 1 / 1 )	( 0 / 0 )	( 0 / 0 )	No	8	1	1	0	1	1	0	1	No	是	1	0	No	12	4	4	0	是	2	是	0	0	10	0	0	0	1	0	0	2	0	0	8	No	0	0	No	No	否	Yes	0	AES, ECC, SHA, TRNG, Unique ID	SWD	3		购买 / 报价
R7FA4L1BD4CFP#UA0 circle有效 memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	探讨中	Full Tray (Tray)	RA	RA4	RA4L1	Arm	Arm Cortex-M33	No	Single	32	512	8	64	是	100	LQFP	0.5	14 x 14 x 1.7	1	1.6 - 3.6	85	DMAC&DTC	8	1	是	2	No	No	No	No	Ta = -40 to +125°C	16	是	80	0	是	是	No	0	0	1	( 1 / 1 )	( 0 / 0 )	( 0 / 0 )	No	8	1	1	0	1	1	0	1	No	是	1	0	No	12	4	4	0	是	2	是	0	0	16	0	0	0	1	0	0	2	0	0	12	No	0	0	No	No	否	Yes	1	AES, ECC, SHA, TRNG, Unique ID	SWD	3	5.01088	购买 / 报价

Tips for Using This Parametric Table:

Hide Filters button in header: Collapse or expands filters
Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
Reset button in header: Reset all filters to the page default
Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
Export button in header: Export the filtered results of the table to an Excel document
Filter parts search bar in header: Type to filter table results by part number
Hide column button in column headers: Select to hide columns in table
AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
Document icon next to product name in row: View the featured document for this product
Chip icon next to the right of the document icon in row: View the block diagram for this product
Cart icon to the right of the chip icon: Indicates that samples are available for this product
