Synchronous Buck Demo Board with 3.6V to 40V Input Range, 3.3V 1A Output
The ISL85410DEMO1Z board is intended for use in point-of-load applications sourcing from 3V to 40V. The boards are used to demonstrate the performance of the ISL85410...
概览

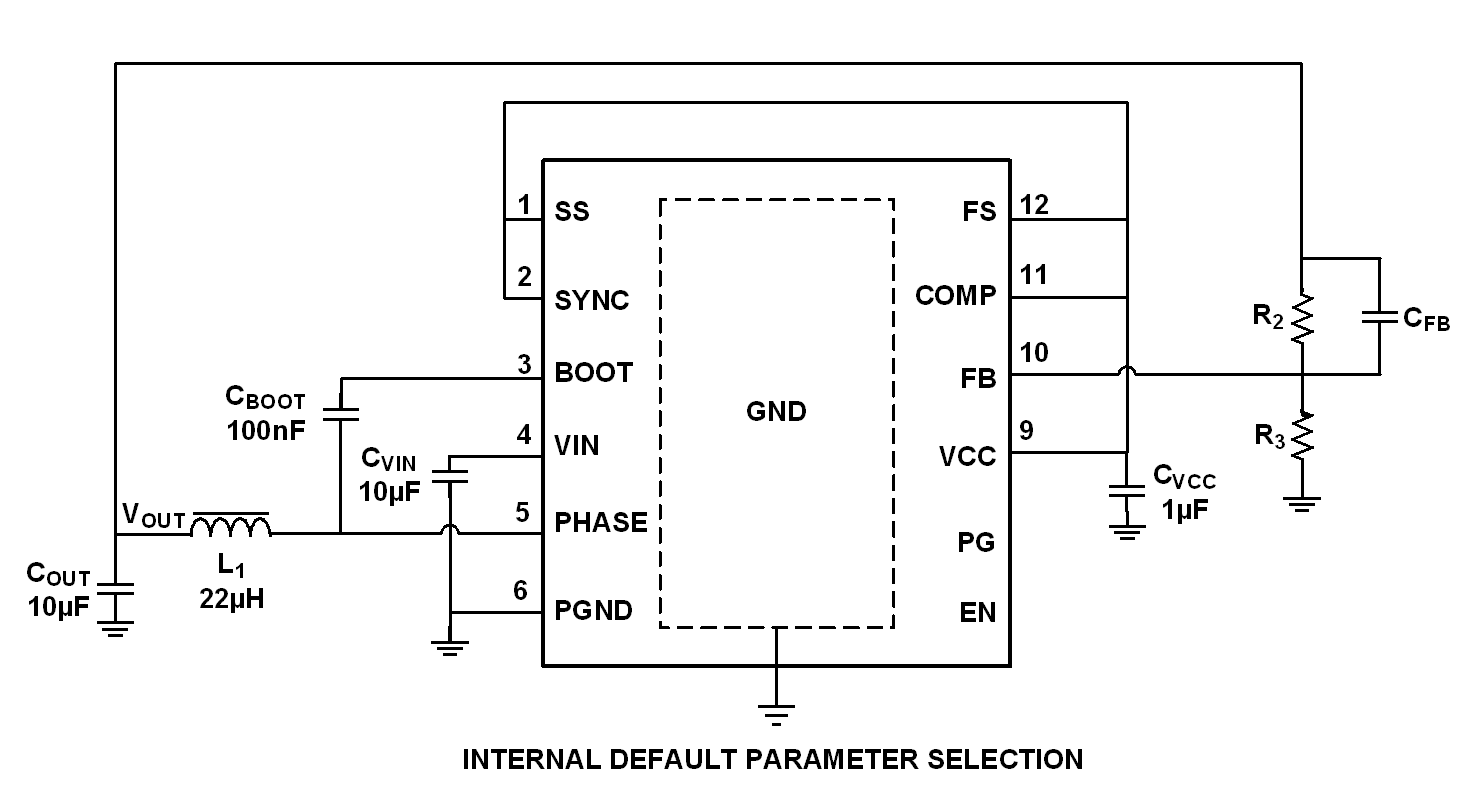

简介
ISL85410 是一款 1A 同步降压稳压器，输入范围为 3V 至 40V。 它为各种应用提供了一种易于使用、高效率、低 BOM 数量的解决方案。 ISL85410 集成了高压侧和低压侧 NMOS FET，并具有 PFM 模式，可提高轻负载时的效率。 如果需要使用强制 PWM 模式，可以禁用此功能。 ISL85410 开关的默认频率为 500kHz；但是，它也可以使用一个外部电阻器在 300kHz 至 2MHz 范围内进行编程。 ISL85410 具有片内补偿和片外补偿的能力。 通过集成两个 NMOS 器件并提供内部配置选项，只需最少的外部元件，从而减少了 BOM 数量和设计复杂性。 ISL85410 具有宽 VIN 范围和更低的 BOM，为各种应用提供了易于实施的设计解决方案，同时提供卓越的性能。 ISL85410 为高压工业应用提供了非常稳妥的设计，并为电池供电应用提供了高效的解决方案。 ISL85410 采用小型无铅 4mm x 3mm DFN 塑料封装，全范围工业温度范围为 -40°C 至 +125°C。
特性
- 宽输入电压范围：3V 至 40V
- 同步操作，实现高效
- 无需补偿
- 集成式高端和低端 NMOS 设备
- 轻载时可选择 PFM 或强制 PWM 模式
- 内部固定频率（500kHz）或可调开关频率（300kHz 至 2MHz）
- 连续输出电流高达 1A
- 内外部软启动
- 需要外部最低补偿
- 电源良好，使所有功能可用
产品对比
应用
- 工业控制
- 医疗设备
- 便携式仪器
- 分布式电源
- 云基础结构
