特性
- 4.5V 至 24V 输入电源范围
- 高达 3A 的输出电流
- 集成高压侧（85mΩ）和低压侧 （45mΩ）MOSFET
- 400μA 静态电流
- 最小导通时间为 60ns，最短关断时间为 275ns
- 0.765V 基准电压，精度为 2%
- 轻负载条件下可启动 PFM 模式
- 带内部补偿的电流模式恒定导通时间（COT）控制
- 内部 0.8ms 软启动时间
- 保护功能：低侧过流（LSOC）限制、输入欠压锁定（UVLO）、过温保护（OTP）、输出欠压保护（OUVP）
- 打嗝模式
- 精确的 EN 阈值
- 6 LD TSOT23 封装

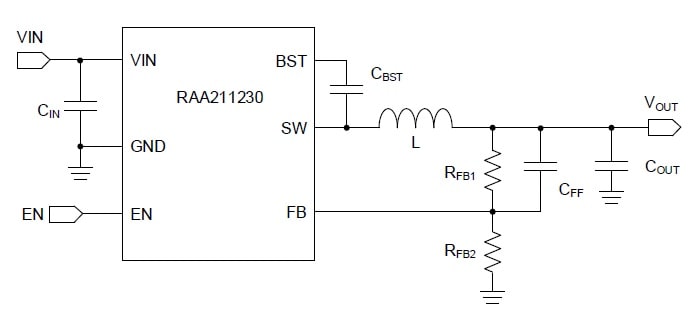

描述
RAA211230 是一款集成式 24V 3A 同步降压稳压器，具有电流模式恒定导通时间（COT）控制。 RAA211230 具有全面的保护功能，包括输入欠压锁定（UVLO）、过流保护（OCP）、输出欠压保护（OUVP）和过温保护（OTP）。
产品参数
| 属性 | 值 |
|---|---|
| Topology [Rail 1] | Buck |
| Outputs (#) | 1 |
| Input Voltage (Min) [Rail 1] (V) | 4.5 |
| Input Voltage (Max) [Rail 1] (V) | 24 - 24 |
| Output Voltage (Min) [Rail 1] (V) | 0.765 |
| Output Voltage (Max) [Rail 1] (V) | 14 |
| Output Current (Max) [Rail 1] (A) | 3 |
| Switching Frequency Range (Typical) (kHz) | 500 - 500 |
| Control Type | COT |
| Peak Efficiency (%) | 96 |
| IQ [Rail 1] (µA) | 400 |
| SYNCH Capability | No |
| Qualification Level | Standard |
| Temp. Range (°C) | -55 to +125°C |
| Simulation Model Available | iSim |
封装选项
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) | Pitch (mm) |
|---|---|---|---|
| TSOT | 2.9 x 1.6 x 0.87 | 6 | 1 |
应用方框图
|
双向 3000W UPS 电源
具有升降压控制器、MCU 和功率器件的双向 3kW 电信 UPS 系统设计。
|
|
扫地机器人
这款智能扫地机器人具有环境映射、防跌落、障碍物检测、自动充电、应用程序控制等功能。
|
|
并网太阳能微型逆变器
太阳能微型逆变器系统，带有高性能MCU、MOSFET和驱动器的并网单元。
|
|
智能垃圾箱
智能垃圾桶可监测环境和垃圾量，并确保高效通信。
|
|
船舶紧急广播系统
该船舶紧急广播系统具有高性能控制、HMI、GNSS 连接、系统加密和自适应太阳能充电功能。
|
其他应用
- 一般用途
- 工业电源
- 嵌入式系统和 I/O 电源
