特性
- 32MHz 瑞萨 RL78-S3 CPU 内核
- 128KB 和 256KB 代码闪存，配备 8KB SRAM
- 4KB 数据闪存
- 提供 20 至 64 引脚封装选项，包括 LSSOP、LQFP 和 LFQFP 封装
- 精度高达 ±1.0% 的高速片上振荡器（HOCO）
- 安全功能：禁止块擦除和改写
- UART、SPI 和 I2C 通信接口

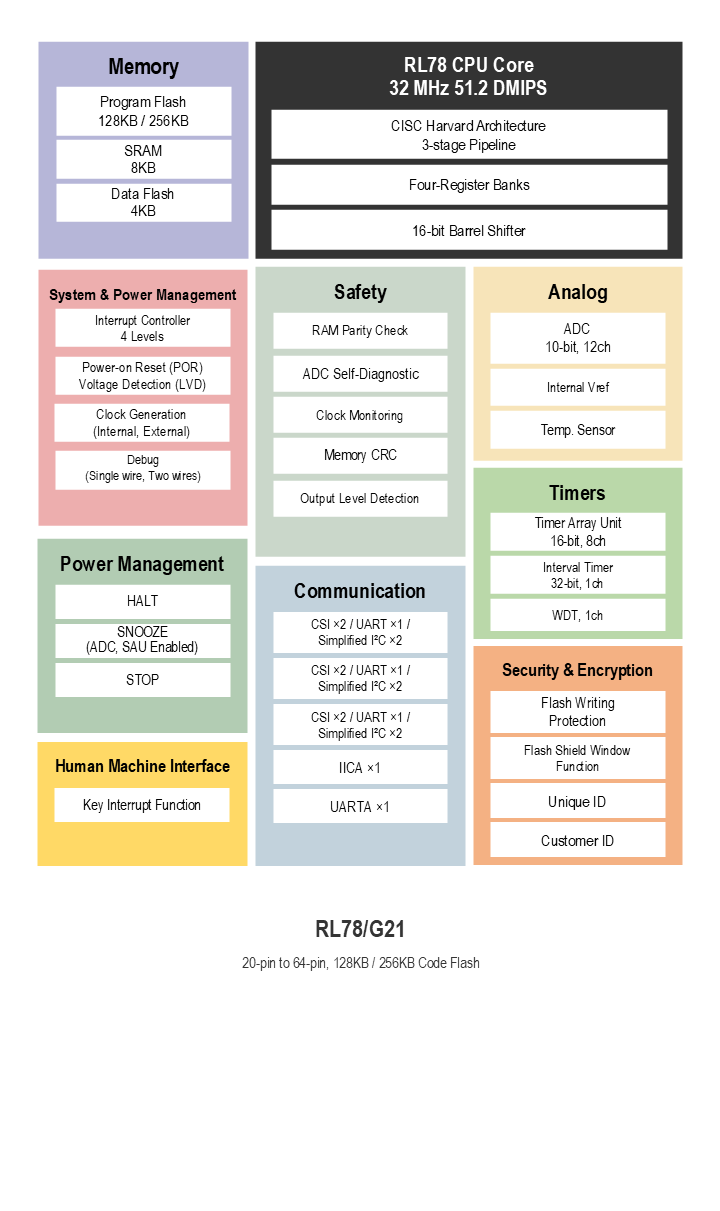

RL78/G21 框图
描述
RL78/G21 微控制器（MCU）具有 RL78 系列中最低的运行电流，可为家电、工业设备和消费类器件提供出色的能效。 RL78/G21 MCU 配备精度高达 ±1.0% 的高速片上振荡器（HOCO）和 4KB 数据闪存，可减少对外部元件的需求，降低整体系统成本。 经过优化的内置外设功能，加上与 RL78/G13 和 RL78/G23 MCU 的软硬件兼容性，可帮助用户高效复用现有设计资源，减少开发工作量并加快产品上市。
产品参数
| 属性 | 值 |
|---|---|
| Program Memory (KB) | 128, 256 |
| Data Flash (KB) | 4 |
| RAM (KB) | 8 |
| Carrier Type | Full Carton (Tray), Full Tray (Tray), Magazine, Tape & Reel |
| Supply Voltage (V) | 1.6 - 5.5 |
| I/O Ports | 17, 29, 41, 45, 59 |
| Temp. Range (°C) | Ta = -40 to +105 |
| Operating Freq (Max) (MHz) | 32 |
| USB FS (host ch/device ch) | ( 0 / 0 ) |
| SCI or UART (ch) | 4 |
| SPI (ch) | 2, 3, 4, 5, 6 |
| I2C (#) | 2, 4, 5, 6, 7 |
| CAN (ch) | 0 |
| CAN-FD (ch) | 0 |
| Wireless | No |
| LIN (#) | 1 |
| 16-Bit Timer (ch) (#) | 8 |
| 12-Bit A/D Converter (ch) | 0 |
| 10-Bit A/D Converter (ch) | 6, 8, 10, 12 |
| 24-Bit Sigma-Delta A/D Converter (ch) | 0 |
| 12-Bit D/A Converter (ch) | 0 |
| 10-Bit D/A Converter (ch) (#) | 0 |
| 8-Bit D/A Converter (ch) | 0 |
| Capacitive Touch Sensing Unit (ch) | 0 |
| Segment LCD Controller | No |
| Security & Encryption | Unique ID, TRNG |
产品对比
 |  |  | |
| RL78/G21 | RL78/G13 | RL78/G23 | |
| Main CPU | RL78-S3 | RL78-S2 | RL78-S3 |
| Operating Freq (Max) (MHz) | 32 | 32 | 32 |
| Supply Voltage | 1.6 - 5.5 | 1.6 - 5.5 | 1.6 - 5.5 |
| Program Memory (KB) | 128, 256 | 16, 32, 48, 64, 96, 128, 192, 256, 384, 512 | 96, 128, 192, 256, 384, 512, 768 |
| RAM (KB) | 8 | 2, 3, 4, 8, 12, 16, 20, 24, 32 | 12, 16, 20, 24, 32, 48 |
| Data Flash (KB) | 4 | 0, 4, 8 | 8 |
| Lead Count (#) | 20, 32, 44, 48, 64 | 20, 24, 32, 48, 80 | 30, 32, 40, 44, 48, 52, 64, 80, 100 |
应用方框图
 | 有线式手持搅拌器 具有智能控制和内置安全功能的高效强劲有线式手持搅拌器系统。 |
 | 智能遥控即热式燃气热水器 无水箱燃气热水器采用远程控制、紧凑型双芯片 MCU 设计和精确的温度控制。 |
 | 家用水泵 智能水泵系统，耗电量低、噪音小、安全性高，可实现高效运行。 |
其他应用
- 家用电器
- 工业自动化
- 消费电子
