概览

简介

RAA211820 是一款 DC/DC 同步降压(Buck)稳压器,支持 4.5V 至 75V 输入电压范围和可调输出电压。 它可以提供高达 2A 的连续连续输出电流,并具有出色的负载和线性调整率性能。

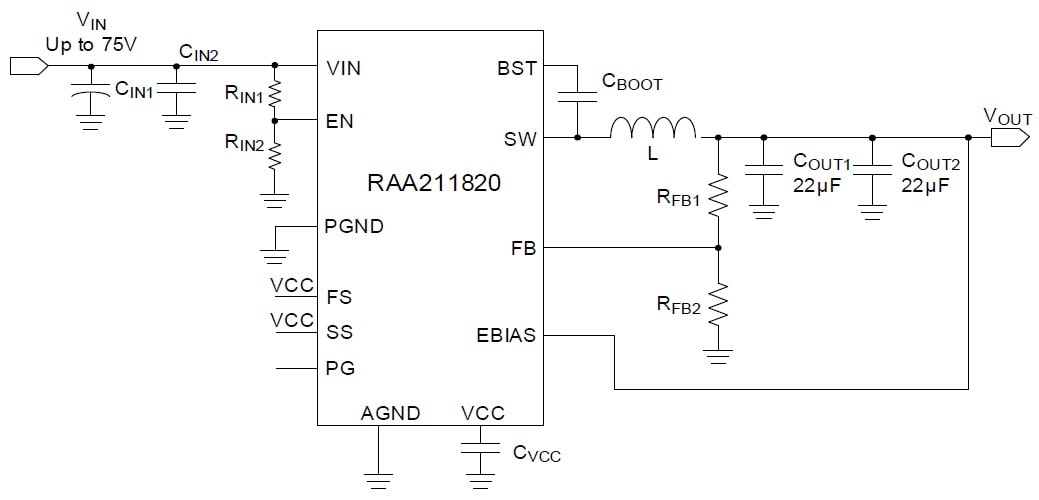

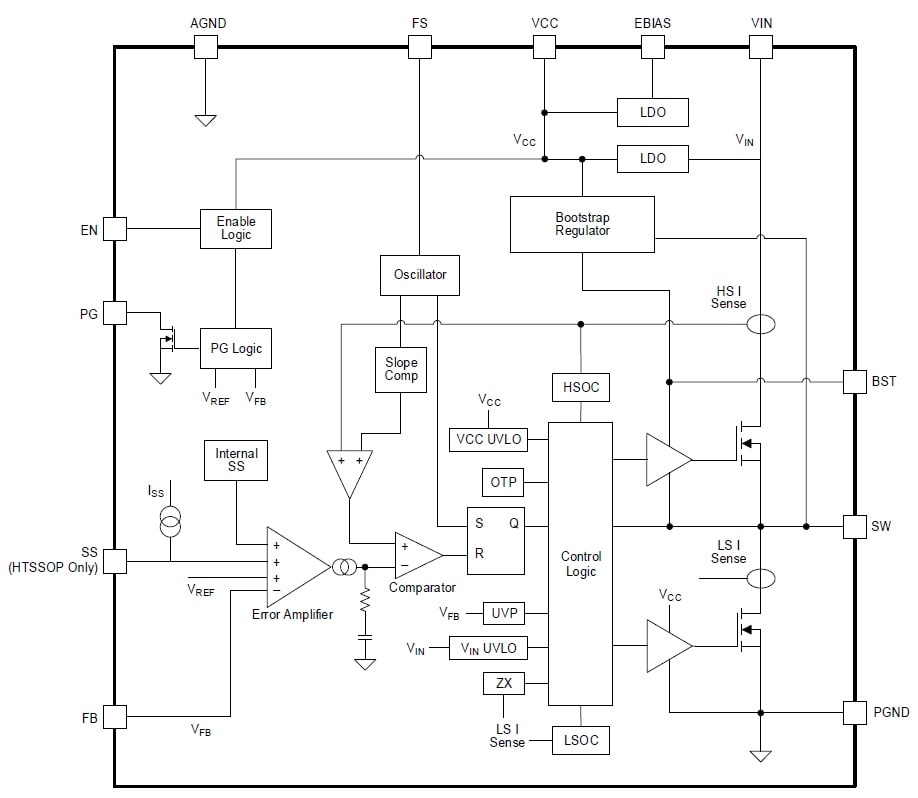

RAA211820 采用峰值电流模式控制架构。 其 PWM 开关频率是可编程的,可以在瞬态响应和效率之间实现最佳平衡。 该器件还支持 PFM 操作和 DEM,可最大限度提高轻负载效率,并且支持外部偏置 LDO 输入,以进一步降低整个负载范围内的功耗。 该稳压器还有一个内部环路补偿电路,以减少外部元件数量和 BOM 成本。

RAA211820 提供好用的功能,如:内部或可编程软启动以及电源良好指示器。 为确保安全运行,RAA211820 还提供保护功能,例如:逐周期峰值和谷值电流限制、输入电压 UVLO、输出电压欠压(短路)保护以及热关断保护。

特性

  • 宽输入电压工作电压范围:4.5V 至 75V
  • 可调输出电压范围为 0.8V 至 90% 的输入电压
  • 高达 2A 的连续输出电流
  • 默认 400kHz,或 200kHz 至 800kHz 的可调开关频率
  • -40°C 至 125°C 时负载调节精度为 ±1%,25°C 时负载调节精度为 ±0.5%
  • 95μA 典型静态电流

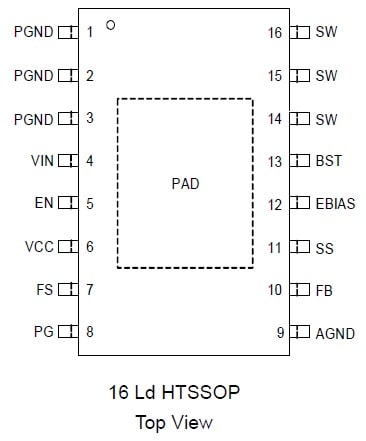

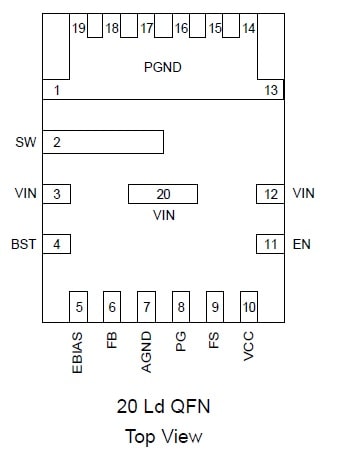

  • 内部补偿,QFN 固定 0.5ms SS 和 HTSSOP 可调 SS
  • 轻负载时的 PFM 运行和 DEM,带集成式外部偏置 LDO 和电源良好指示器
  • 逐周期峰值和谷值电流限制、输入电压欠压锁定、输出电压欠压(短路)保护和热关断功能

产品对比

应用

应用

  • 高达 75V 的分布式电源和通用 POL
  • 电信基站电源
  • 电动工具
  • 监测
  • 便携式移动/机器人设备
  • 工业电力系统
