概览
描述

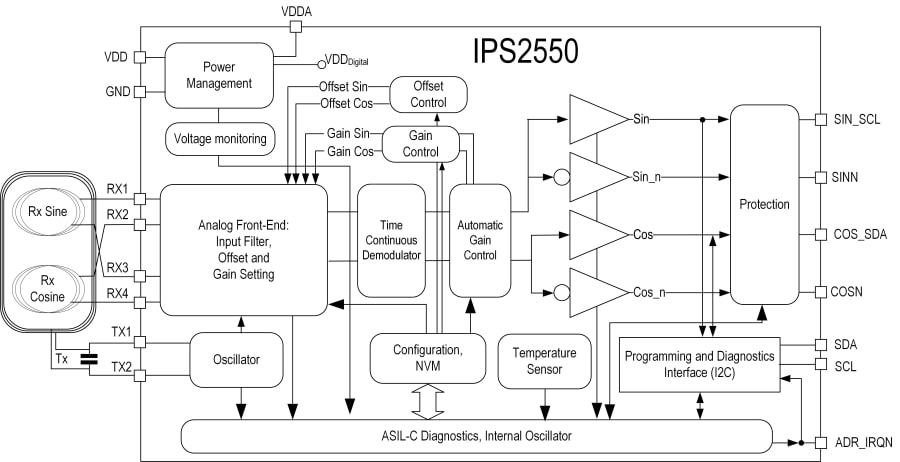

IPS2550 是通过AEC-Q100 0级 汽车认证的电感式位置传感器IC，能够以正弦/余弦信号的形式检测出转子的绝对位置。 此IC利用涡流效应的物理原理，能够检测出在一组由一个发射线圈和两个接受线圈所组成的线圈上方移动的金属目标的位置。 输出接口可以配置为单端输出，以提高系统的成本效益，或者配置为差分输出，以更好地抑制共模干扰。 在对功能安全要求最为严格的汽车应用中，IPS2550 可用于高达电角度600krpm 的高速电机换向。
杂散场免疫、更轻的重量和更小的体积，以及极大的 BOM 优化，使 IPS2550 成为理想的旋转变压器替代品。
特性
- 接口：正弦/余弦 单端或差分的模拟信号
- AEC-Q100 0级 汽车认证
- 单芯片最高可达ISO 26262 ASIL-C (D)
- 环境温度范围：-40 °C 至 160 °C
- 供电电压：3.3V±10% 或 5.0V±10%
- 转速：高达 600,000 rpm（电角度）
- 传输延迟： <5µs
- 正弦/余弦增益失调和偏置补偿
- 过压、反极性、短路保护
- 数字编程接口：I²C

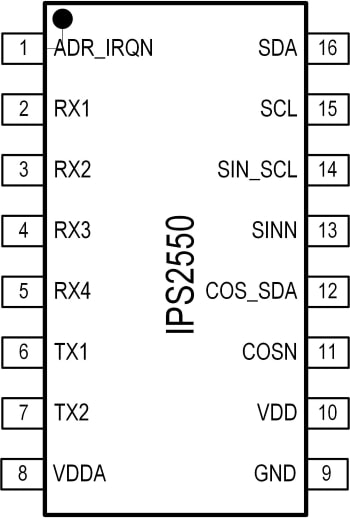

- 带底部焊盘的 16-TSSOP 封装
- 内置的自动增益控制功能 (AGC) 可用于补偿环境的变化
产品对比
应用
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 数据手册 | PDF 1.58 MB 日本語 , English | |
| 宣传手册 | PDF 12.71 MB 日本語 | |
| 培训资料 | PDF 1.71 MB | |
| 手册 - 开发工具 | PDF 1.11 MB | |
| 其他 | PDF 1.25 MB | |
| 应用说明 | PDF 215 KB | |
| 培训资料 | ZIP 95.19 MB | |
| 演示文稿 | PDF 3.17 MB | |
| 传单 | PDF 508 KB | |
9 items
|
||
设计和开发
软件与工具
开发板与套件
评估
IPS2550STKIT
有效
IPS2550 评估套件
IPS2550STKIT 是一款结构紧凑的直观评估套件，能够快速轻松地评估 IPS2550（适用于高速电机换向的电感式位置传感器）。 此评估套件主要由通信板和应用模块构成。 通信板用于运行 IPS2550 GUI 并连接到 IPS2550 应用模块，可以显示电感式位置传感器提供的正弦和余弦信号。 此外，通信板还便于对 IPS2550 位置传感器进行编程。 IPS2550 应用模块设计用于直接连接到电机，并且每机械旋转一圈可提供四个正弦和余弦模拟信号。 此评估套件配备了所有必要的 USB 和扁平连接线缆，实现了即插即用。
入门
使用 RH850/F1KM-S1 的电机控制入门套件
瑞萨电子 RH850/F1KM-S1 BLDC 入门套件 V2 (Y-BLDC-SK-RH850F1KM-S1-V2) 让工程师能够在使用先进的无传感器磁场定向控制算法驱动三相永磁同步电机 (PMSM) 的同时，轻松地在实验室环境中对 RH850/F1KM-S1 的性能进行测试和评估。 此类解决方案的典型应用包括：压缩机、空调、风扇、抽气机、泵、家用电器逆变器和工业用驱动器。
该套件可以通过使用已安装的编码器和电位器在未连接至 PC 的情况下独立驱动电机。 部分参数也可以显示在 OLED 显示器上（该显示器不包含在套件中）...
