RA6M5

有效
产品长期供货: 2039

200MHz Arm Cortex-M33 内核，支持TrustZone、以太网和 CAN FD，具有更高的集成度

立即订购
RA6M5 Group DatasheetRA6M5 Group User's Manual: HardwareNotes on RA6M5 Group High-Temperature Operation

概览

瑞萨电子 RA6M5 产品群采用支持 TrustZone® 的高性能 Arm® Cortex®-M33 内核。 与片内的 安全加密引擎（SCE）  配合使用，可实现安全芯片的功能。 集成带有专用 DMA 的以太网 MAC，可确保高数据吞吐率。 RA6M5 采用高效的 40nm 工艺，由灵活配置软件包 （FSP）这一开放且灵活的生态系统提供支持，FSP 基于 FreeRTOS 构建，并能够进行扩展，使用其他实时操作系统 （RTOS) 和中间件。 RA6M5 可以满足物联网应用的需求，如以太网、面向未来应用的安全功能、大容量嵌入式 RAM 和低功耗（从闪存运行 CoreMark® 算法，低至 107µA/MHz）。

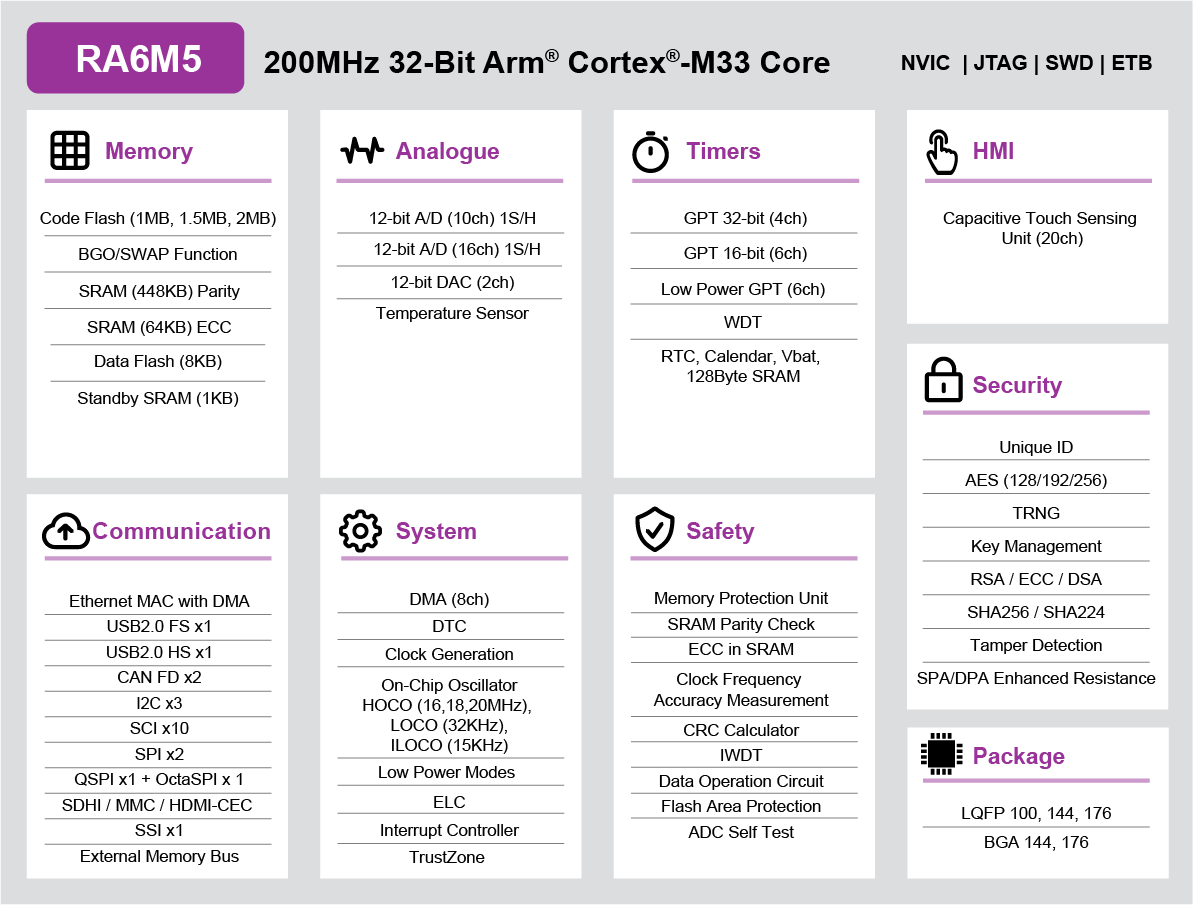

RA6M5 Block Diagram
RA6M5 Block Diagram
  • 支持 TrustZone 的 200MHz Arm Cortex-M33
  • 安全芯片功能
  • 1MB - 2MB 闪存、448KB 支持奇偶校验的 SRAM 和 64KB ECC SRAM
  • 具有后台运行能力的双区闪存，以及存储块交换功能
  • 8KB 数据闪存，提供与 EEPROM 类似的数据存储功能
  •  100 引脚封装至 176 引脚封装
  • 带有专用 DMA 的以太网控制器
  • 电容触摸按键感应单元
  • 高速和全速 USB 2.0
  • CAN FD（也支持CAN 2.0B）
  • QuadSPI 和 OctaSPI
  • SCI多功能串口（UART、简单 SPI、简单 I2C）
  • SPI/ I2C 多主接口
  • SDHI 和 MMC
  • 有线以太网应用
  • 需要增强安全功能的产品（火灾探测、防盗检测、面板控制）
  • 表计类产品（电力，自动抄表）
  • 工业应用（机器人、开门器、缝纫机、自动售货机、UPS）
  • HVAC（供暖、空调、锅炉控制）
  • 一般用途

文档

设计和开发

软件与工具
RA 可扩展性强的配置软件包 (FSP)
FSP 是一款增强型软件包，旨在为使用瑞萨电子 RA 系列 Arm 微控制器的嵌入式系统设计提供简单易用且可扩展性强的高质量软件。
下载
保护 IP 和敏感数据如何解决嵌入式物联网设计的6大安全挑战互联世界的安全用于物联网的安全互联通信在设计中使用 Arm® TrustZone® 的益处
RA Azure IoT Cloud Connectivity Solution瑞萨 RA 产品家族器件生命周期管理密钥安装RA Arm® TrustZone® Tooling PrimerMigrating Projects to New FSP VersionInjecting Plaintext User KeysEstablishing and Protecting Device Identity using SCE9 and Arm® TrustZone®Getting Started with Wi-Fi Modules on FSPEK-RA6M5 Example Project BundleRA FSP MQTT/TLS Azure Cloud Connectivity Solution Application NoteRA AWS MQTT/TLS Cloud Connectivity Solution Application ProjectConverting Applications from e² studio to IAR or Keil for RA – Application NoteRA Family Guidelines for Using the S Cache on the System BusInjecting and Updating Secure User Keys for RA Family – Application ProjectRA6 Basic Secure Bootloader Using MCUboot and Internal Code FlashRenesas RA Family Exception HandlingEK-RA6M5 Example Project BundleGetting Started with ADC Interleaved Mode Application – Application ProjectGetting Started with ADC Interleaved Mode Application – Application ProjectRA Family IEC60730/60335 Self Test Library for RA MCU (CM33 Class-C)RA Family IEC60730/60335 Self Test Library for RA MCU (CM33 Class-C) - Sample CodeEstablishing and Protecting Device Identity using SCE9 and Arm® TrustZone® - Sample CodeRenesas RA Securing Data at Rest Using the Arm® TrustZone® - Sample CodeRenesas RA Securing Data at Rest Using the Arm® TrustZone®RYZ024A and RA MCU Firmware Upgrade from Host MCU - Sample CodeRYZ024A and RA MCU Firmware Upgrade from Host MCUGetting Started with Wi-Fi Modules on FSPRA AWS Cloud Connectivity on CK-RA6M5 with Cellular– Getting Started GuideRA AWS MQTT/TLS Cloud Connectivity Solution – Cellular Application ProjectRA AWS MQTT/TLS Cloud Connectivity Solution – Cellular Application ProjectRenesas RA Family Exception HandlingSecurity Design with Arm® TrustZone® using Cortex-M33Arm TrustZone 的安全设计 - IP 保护RA AWS Cloud Connectivity and Firmware Update OTA on CK-RA6M5 v2 with EthernetRA AWS Cloud Connectivity and Firmware Update OTA on CK-RA6M5 v2 with EthernetInjecting Plaintext User KeysRenesas Security Engine Operational Modes
 Software Package 瑞萨电子
QE for Capacitive Touch: Development Assistance Tool for Capacitive Touch Sensors
In developing embedded system using the capacitive touch sensor of MCUs, you can easily setup initial configurations of the touch interface as well as process the tuning of sensors, and reduce development time. [Plugin for Renesas IDE "e2 studio"] [Standalone Version] [Support MCU/MPU:RA, RL78, RX, Renesas Synergy™]
下载
Using QE and FSP to Develop Capacitive Touch Applications电容式传感器微单片机 CTSU 电容式触摸电极设计指南 Rev.2.00Capacitive Sensor MCU Capacitive Touch Noise Immunity Guide Rev.4.00Capacitive Sensor MCU Capacitive Touch Software Filter Sample ProgramCapacitive Sensor MCU Capacitive Touch Software Filter Sample Program
电容传感器微控制器 QE for Capacitive Touch “ 高级模式"调整的参数设置指南电容传感微控制器触摸入门指南Capacitive Touch Sensor Microcontrollers Overview of Capacitive Touch Software
 Solution Toolkit 瑞萨电子
E2 emulator Lite [RTE0T0002LKCE00000R]
On-chip debugging emulator. Also available as a flash memory programmer. [Support MCU/MPU: RA, RE, RL78, RX, RISC-V MCU]
 Emulator 瑞萨电子
E2 emulator [RTE0T00020KCE00000R]
On-chip debugging emulator. Also available as a flash memory programmer. [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
 Emulator 瑞萨电子
RA Smart Configurator
The Renesas RA Smart Configurator (RA SC) is a desktop application that helps you in configuring software systems (including a Board Support Package (BSP), drivers, RTOS, and middleware) for RA-Family MCUs when you are using a third-party IDE and toolchain.
 Solution Toolkit 瑞萨电子
PG-FP6
Flash memory programmer [Programming software: Dedicated GUI-based software, the "FP6 Terminal"] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, Power Management, Renesas USB Power Delivery Family, ICs for Motor Driver/Actuator Driver, SuperH RISC engine, V850, 78K, R8C]
 Programmer (Unit/SW) 瑞萨电子
Renesas Flash Programmer (Programming GUI)
闪存编程软件【支持 MCU/MPU 和设备：RA、RE、RX、RL78、RH850、RISC-V MCU Renesas Synergy、DA1453x、DA1459x、DA1469x、DA1470x、电源管理、Renesas USB Power Delivery 系列、电机驱动器/执行器驱动器 IC、V850、78K0R、78K0】
 Programmer (Unit/SW) 瑞萨电子
Security Key Management Tool
Key wrapping tool for key management systems using Renesas security IP. Enables secure installation and update of user application and device lifecycle management (DLM) keys.
Solution Toolkit 瑞萨电子
e² studio - RA 产品家族信息
基于 Eclipse 的瑞萨集成开发环境（IDE）。
IDE and Coding Tool 瑞萨电子
EZ-CUBE3
EZ-CUBE3（CYRCNEZCUBE03）是具有Flash存储器编程功能的片上调试仿真器，可以用于调试MCU程序或将程序烧写到MCU的内置Flash中。
 Emulator 瑞萨电子
SEGGER emWin GUI Library for Renesas RA Products
SEGGER's emWin graphics library is a ready-to-use solution that provides a versatile and professional GUI platform for creating interactive and high-quality graphical user interfaces on any type of display for the Renesas RA family.
 Imaging SEGGER
SEGGER J-Link and J-Trace PRO
The J-Link debug probes offer full support for RZ Family MPUs. With their outstanding performance, robustness, and ease of use are widely recognized as the market-leading debug probes today.
 Emulator SEGGER
IAR Embedded Workbench for Arm
IAR Embedded Workbench for Arm (EWARM) provides a complete development environment for Arm - including RA Family MCUs - generating fast, compact code and enabling you to take full control of your code.
 IDE and Coding Tool IAR Systems
Arm® Keil® MDK
Arm® Keil® MDK is a comprehensive software development solution for Arm-based microcontrollers, including RA Family MCUs, containing all the components that you need to create, build, and debug embedded applications.
 IDE and Coding Tool Arm® Keil® MDK Arm®
QE for OTA: Development Assistance for Cloud
QE for OTA is a development assistance tool that enables easy trial of over-the-air (OTA) firmware updates using cloud services. [Plugin for Renesas IDE "e² studio"] [Support MCU/MPU: RX, RL78, RA] [Support clouds service: Amazon Web Services (AWS), Microsoft Azure]
 Solution Toolkit 瑞萨电子
Reality AI Utilities
瑞萨电子 e² studio 插件模块
 Solution Toolkit 瑞萨电子
+ 添加 2 个隐藏项目
16 items
EK-RA6M5 Kit

EK-RA6M5

Evaluation
了解更多

RA6M5 MCU 群组评估套件

EK-RA6M5 评估套件可通过灵活配置软件包 (FSP) 和 e2 studio IDE，帮助用户对RA6M5 MCU 群组的特性进行无缝评估，并对嵌入系统应用程序进行开发。用户可利用丰富的板载功能以及自选的热门生态系统插件来将丰富创意变为现实。

入门

运行快速入门示例项目

  1. EK-RA6M5...
特色文件:
EK-RA6M5 – Quick Start Guide
EK-RA6M5 v1 – User's Manual
EK-RA6M5 v1 - Design Package

CPKIOT-RA6M5

Evaluation
了解更多

RA6M5 MCU 群组云连接评估板

CPKIOT-RA6M5 评估板可通过灵活配置软件包 (FSP) 和 e2 studio IDE，帮助用户对RA6M5 MCU 群组的特性进行无缝评估，并对嵌入系统应用程序进行开发。板上搭载了专为云连接相关应用准备的扩展接口，可以自选各种生态系统插件来将丰富创意变为现实。

套件内容

  1. CPKIOT-RA6M5...
特色文件:
CPKIOT-RA6Mx开发板手册
CK-RA6M5 Baseboard

CK-RA6M5

Development
了解更多

基于 RA6M5 MCU 系列的云套件

CK-RA6M5 云套件让用户安全地连接到云并且了解基于 Cortex-M33® 的 RA6M5 MCU 组 和云服务的功能。 该套件具有多种网络连接选项，可为大多数全球云服务提供商提供流畅的云连接体验。 该套件配备了用于以太网连接的板载以太网物理层器件（PHY），并包括用于无线连接的 DA16600 Wi-Fi-BLE combo...

特色文件:
CK-RA6M5 v2 – Quick Start Guide
Arduino Portenta C33

PORTENTA-C33

Development
了解更多

Arduino Portenta C33，适用于开发高性价比的实时应用程序

Arduino Pro 精简型 Portenta C33 模组具有工业级质量和安全保证，可优化您的自动化之路。 Portenta C33 采用瑞萨电子的 RA6M5 200MHz Arm® Cortex-M33® TrustZone® 微控制器，是开发经济高效的实时应用的理想选择。

订购 Portenta C33

JP177-ROSBODYREFZ Reference Design Board

JP177-ROSBODYREFZ

Reference
了解更多

ROS 机器人本体控制器参考设计

此参考设计支持使用机器人操作系统（ROS）控制多个伺服系统。 我们的 RA6M5 MCU 采用高性能 Arm® Cortex-M33®，集成了以太网和 USB 等通信接口，可在 ROS 节点之间丝滑地传递发布/订阅（Pub/Sub）消息。 我们利用 ISL81401 降压升压控制器和其他功率器件，为每个伺服装置及整个系统提供所需的精确电压。

特色文件:
ROS-Based Robot Body Controller Design Files
ROS-Based Robot Body Controller User's Manual
