Name: RA0L1 - 32MHz Arm Cortex-M23 入门级超低功耗通用微控制器，配备电容式触摸功能
Brand: Renesas Electronics Corporation
SKU: RA0L1 - 32MHz Arm Cortex-M23 入门级超低功耗通用微控制器，配备电容式触摸功能
Availability: OutOfStock

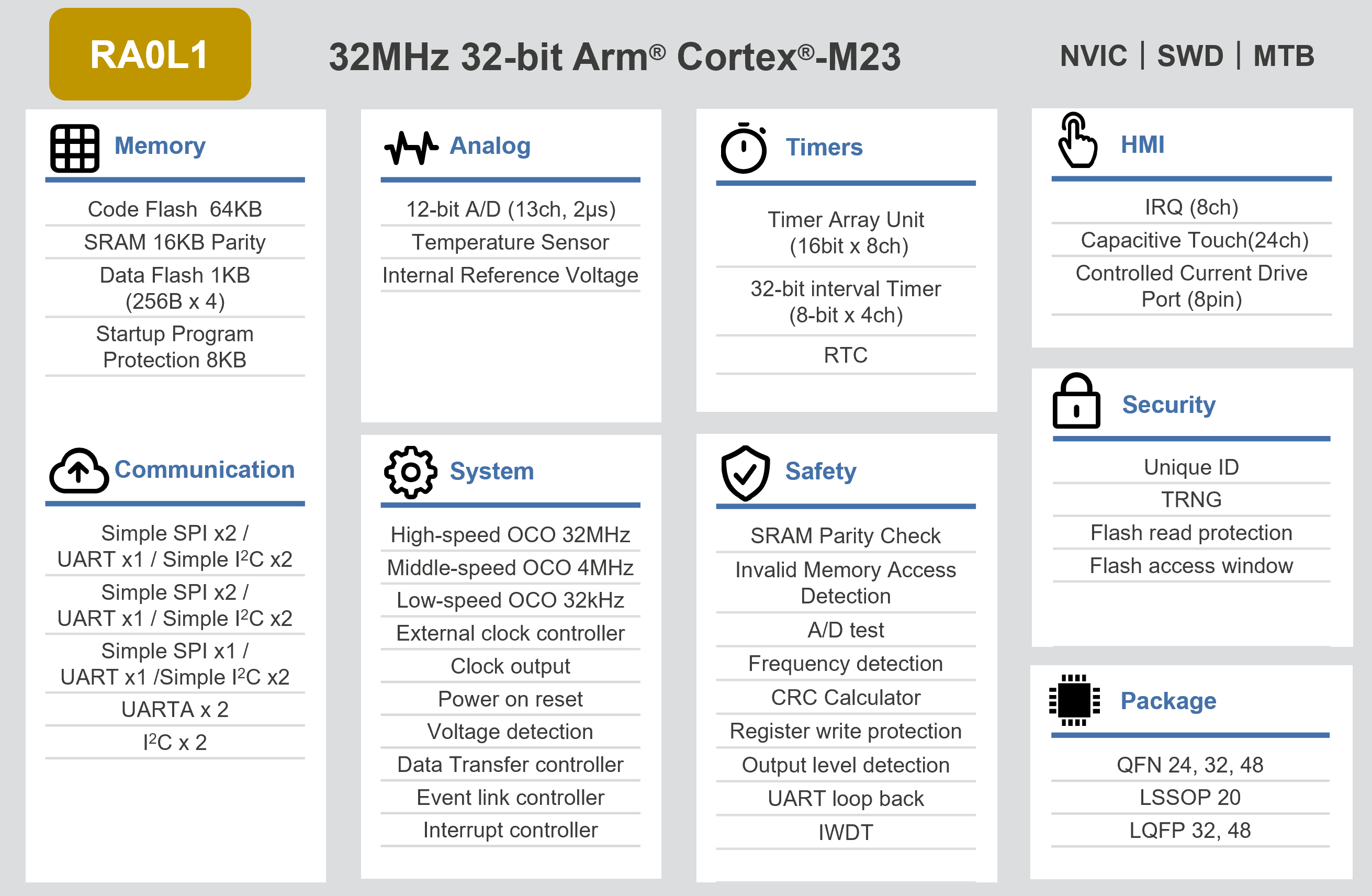

特性

32 MHz Arm Cortex-M23 内核
高达 64KB 闪存和 16KB SRAM
1KB 数据闪存（100,000 次编程/擦除 (P/E) 循环）
20 引脚至 48 引脚封装选项
-40 至 125°C的宽工作温度范围
1.6V 至 5.5V 的宽电压范围
+-1% 高精度、高速片上振荡器
高达 24 通道的电容式触摸功能
可控电流驱动端口
TAU（16 位通用 PWM 定时器）
TML32（32 位间隔定时器）
实时时钟
12 位模数转换器
温度传感器
SAU（UART、简化 SPI、简化 I²C）
UART
I²C 总线
随机数生成器
安全功能
灵活的电源架构，具有快速唤醒功能
一流的HAL 驱动器代码
支持 Arm 生态系统和瑞萨电子原创开发工具

查找RA Arm Cortex-M MCU的其他产品

RA0L1 Ultra-Low Power Arm Core MCU with Cap Touch Overview

描述

RA0L1 系列是 RA0 MCU 系列中首款配备电容式触摸功能的产品。此款产品采用 Arm® Cortex®-M23 内核，具有低功耗特性和经过优化的外设，可降低 BOM 成本并简化设计流程，适用于入门级 MCU 市场。 RA0L1 系列支持高达 64KB 的代码闪存、16KB SRAM 内存、1.6V 至 5.5V 的宽工作电压范围以及 -40°C 至 125°C 的宽工作温度范围。 RA0 系列非常适合经济型应用场景，如低功耗、低成本的消费电子产品、小家电系统控制、工业系统控制和楼宇自动化。

产品参数

属性	值
Main CPU	Arm Cortex-M23
Program Memory (KB)	32, 64
RAM (KB)	16
Carrier Type	Full Carton (Tray), Full Tray (Tray), Magazine, Tape & Reel
Supply Voltage (V)	1.6 - 5.5
I/O Ports	17, 21, 29, 44
DRAM I/F	No
Temp. Range (°C)	Ta = -40 to +105, Ta = -40 to +125
Operating Freq (Max) (MHz)	32
Ethernet speed	No
EtherCat (ch) (#)	0
USB FS (host ch/device ch)	( 0 / 0 )
USB HS (host ch/device ch)	( 0 / 0 )
USB SS (host ch/device ch)	( 0 / 0 )
SCI or UART (ch)	4, 5
SPI (ch)	3, 5
I2C (#)	5, 6, 8
CAN (ch)	0
CAN-FD (ch)	0
Wireless	No
SDHI (ch)	0
High Resolution Output Timer	No
PWM Output (pin#)	7
32-Bit Timer (ch)	0
16-Bit Timer (ch) (#)	8
Standby operable timer	Yes
Asynchronous General Purpose Timer / Interval Timer (ch)	1
16-Bit A/D Converter (ch)	0
14-Bit A/D Converter (ch)	0
12-Bit A/D Converter (ch)	6, 8, 10, 13
24-Bit Sigma-Delta A/D Converter (ch)	0
12-Bit D/A Converter (ch)	0
8-Bit D/A Converter (ch)	0
Capacitive Touch Sensing Unit (ch)	9, 11, 14, 24
Image Codec	No
Segment LCD Controller	No
Security & Encryption	128-bit Unique ID, TRNG

封装选项

Pkg. Type	Pkg. Dimensions (mm)	Lead Count (#)	Pitch (mm)
LQFP	7 x 7 x 1.7	32	0.8
LQFP	7 x 7 x 1.7	48	0.5
LSSOP	6 x 4.4 x 1.45	20	0.65
QFN	4 x 4 x 0.5	24	0.5
QFN	5 x 5 x 0.8	32	0.5
QFN	7 x 7 x 0.8	48	0.5

应用方框图

Interactive block diagram of the touch remote controller features capacitive touch MCU and Bluetooth for smart home control.

电容式触摸遥控器

流线型无按钮遥控器，支持触摸手势和蓝牙连接，专为智能家居控制打造。

其他应用

小型电器：电水壶、烤箱、电动牙刷、剃须刀、吹风机
工业系统：控制面板、电容式传感器
消费电子产品：远程控制器
楼宇自动化：智能锁

当前筛选条件

加载中

筛选

加载中

筛选

加载中

This video provides an overview of the RA0L1 Arm^® Cortex^®-M23 core MCU, which features capacitive touch functionality, low power operation, and peripherals optimized for BOM cost reduction and simplified design in the low-end MCU market.
